工业废气处理立式水洗涤器结构设计

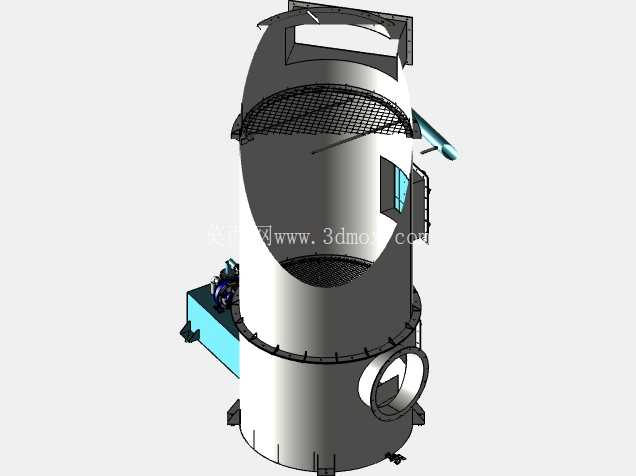

　　这款立式水洗涤器主要应用于铸造、压铸、化工涂装等产生含尘、含油雾或酸碱废气的生产车间，作为废气预处理或终端处理单元，可有效截留废气中的固体颗粒物、可溶性有害组分，避免废气直排造成的厂区职业健康隐患与周边大气污染，尤其适配压铸工序脱模剂烟气、熔炼工序粉尘这类黏性大、温度偏高的废气工况，相比干式除尘设备不会出现滤料糊袋堵塞的问题，运维稳定性更适配连续生产的制造场景。设备主体采用立式圆筒形结构设计，相比方形塔体，圆筒结构的环向受力更均匀，内部气流分布无死角，能在相同处理风量下缩小设备占地面积，适合车间边角区域或楼顶平台的紧凑安装场景。

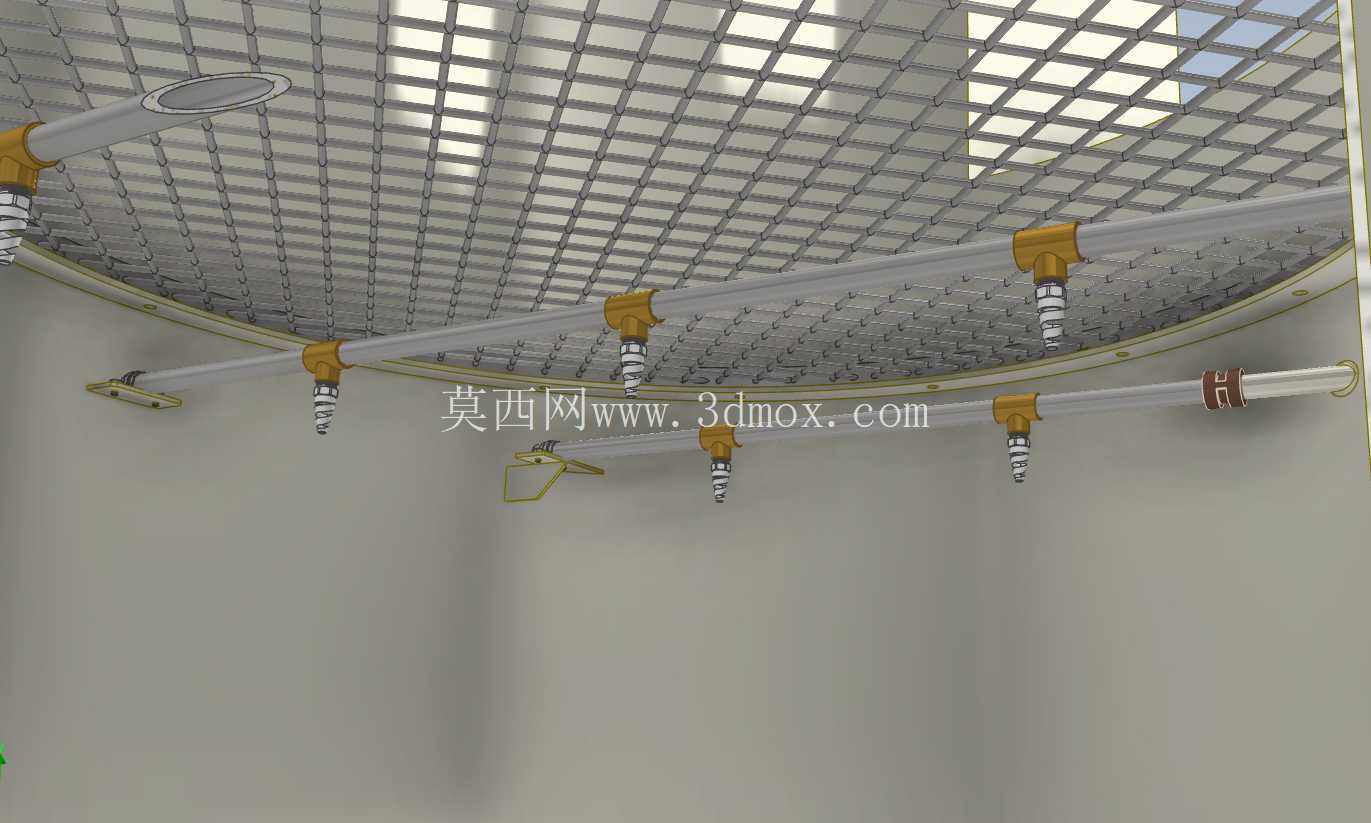

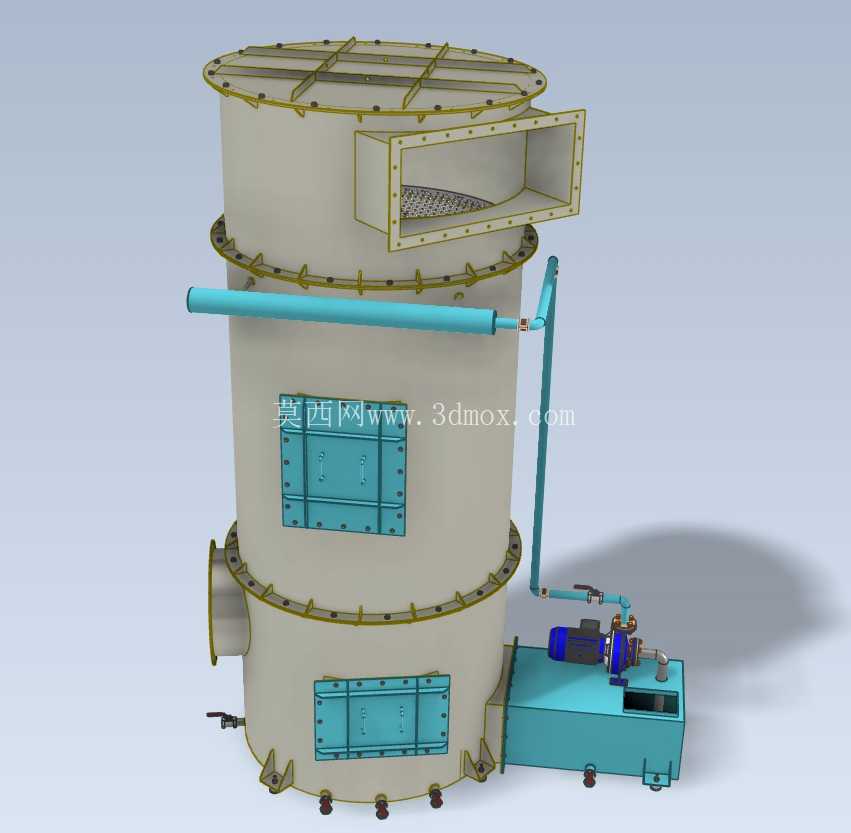

　　主体筒体分三段法兰连接，上下段分别设置检修人孔，人孔采用快开式压条密封结构，无需完全拆卸螺栓即可开启，方便运维人员进入内部清理沉积的污泥、更换喷淋层的堵塞喷嘴，中段筒体预留的侧方方形接口为废气进气口，进气口内部设置导流均布板，避免高速进气直接冲刷对面筒壁造成局部磨损，同时让进入塔内的废气沿筒体截面均匀分布，提升气液接触效率。筒体顶部的方形法兰接口为净化后气体出口，可直接对接后续烟囱或活性炭吸附单元，出口处设置除雾层，可截留废气携带的液滴，避免带水气流腐蚀后续管道或影响末端处理设备的运行效率。

　　筒体外侧设置的循环水管道沿筒壁竖向布置，管道通过管卡固定在筒体加强圈上，避免管道振动产生疲劳开裂，循环水管下端连接侧置的循环水箱与水泵机组，水箱集成了液位计、排污口与补水接口，水泵出口设置压力表与流量调节阀，可根据进气浓度灵活调整喷淋液的循环量，在保证净化效率的前提下降低水泵运行能耗。设计阶段充分考虑了安装与运输的边界限制，筒体分段后的单段长度控制在常规货运车辆的运输尺寸范围内，法兰连接面采用止口定位，现场安装时无需复杂找正即可完成拼接，设备底部设置的支脚带有地脚螺栓孔，可直接固定在混凝土基础或钢制平台上，支脚高度预留了排污管道的安装空间，底部锥形集液段的坡度按5°设计，可让喷淋后携带粉尘的废液自动汇入排污口，不会在筒底形成积料死角。

　　设备配套的循环水箱与主机采用分体式布局，水箱可根据现场场地情况选择左侧或右侧安装，管道接口采用标准法兰连接，现场配管时无需额外定制异形管件，降低现场安装的施工难度。从结构细节来看，筒体所有法兰连接处都设置了密封垫片槽，可适配耐酸碱橡胶垫片或四氟垫片，满足不同腐蚀特性废气的密封需求，筒体外部的加强圈采用等边角钢煨制，沿筒体高度方向每间隔1.2米设置一道，避免筒体在负压运行状态下出现失稳变形。进气口的法兰尺寸按常规通风管道标准设计，可直接对接车间现有排风管道，无需额外做变径处理，降低用户的管道改造成本。在实际运行逻辑上，废气从侧方进气口进入塔内后向上流动，与顶部喷淋层喷出的雾化洗涤液逆向接触，粉尘与有害组分被液滴捕获后随液体流入底部集液段，经循环水泵加压后再次送入喷淋层循环使用，净化后的气体经顶部除雾层去除液滴后从出口排出，整个运行过程可连续进行，仅需定期更换循环液、清理水箱底部沉积的污泥即可维持稳定运行。
