自动捆扎机配套CF模块压制工装结构

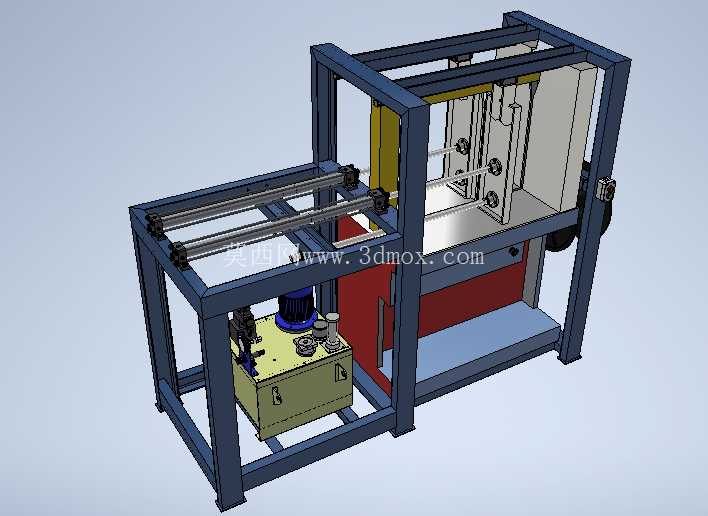

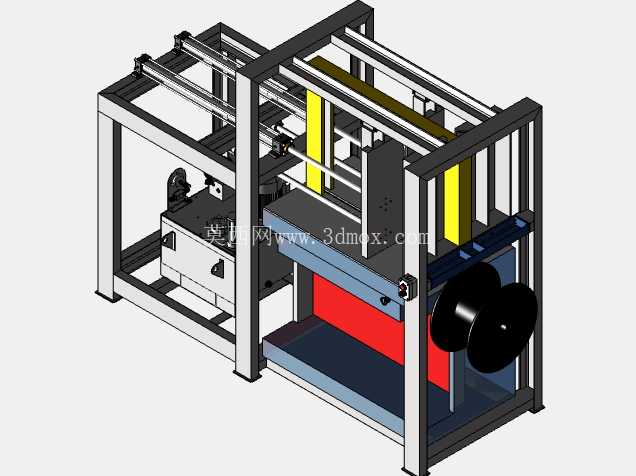

　　这套压制模块主要配套自动捆扎生产线使用，面向耐火保温类CF模块的压制成型工序，常见于工业窑炉内衬材料预制、建筑保温模块批量加工的生产场景中，承担散状纤维类原料的预压定型功能，为后续的自动捆扎工序提供形态规整、密度均匀的成型坯件，避免散料在捆扎过程中出现散落、密度不均导致的成品报废问题。从结构布局来看，整体采用方管焊接的一体式框架作为承载主体，框架的立柱与横梁均采用标准型材拼接，焊接后做时效处理消除内应力，避免长期承受压合载荷出现结构变形，框架的安装底面预留了与生产线工位对接的固定孔位，可直接通过膨胀螺栓或者T型螺栓固定在车间混凝土地面或者生产线型材台面上，整体安装边界控制在长1.8米、宽1.2米、高2.2米的范围内，不会占用过多生产线横向空间，适配多数常规宽度的自动捆扎线工位排布。设备的压合执行部分采用垂直导向的双柱导轨结构，两根平行的直线光轴贯穿压合板两端的直线轴承，保证压头下行过程中全程保持水平状态，不会出现偏载导致的压坯密度差，压合动力单元布置在框架下部的腔体内，采用液压站提供压合力，液压管路沿框架内侧的型材槽布线，避免外露管路被生产现场的散料磕碰损坏，液压站的调压阀预留了外部调节接口，操作人员可根据不同批次CF模块的原料密度、成型厚度要求，灵活调整压合压力，适配不同规格产品的压制作业需求。

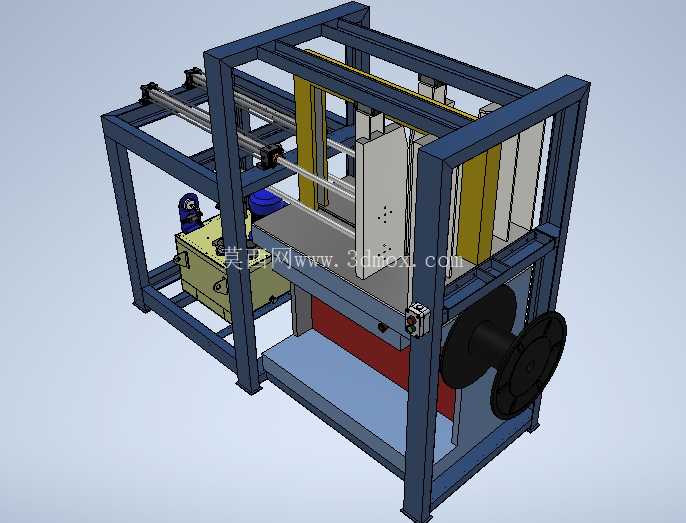

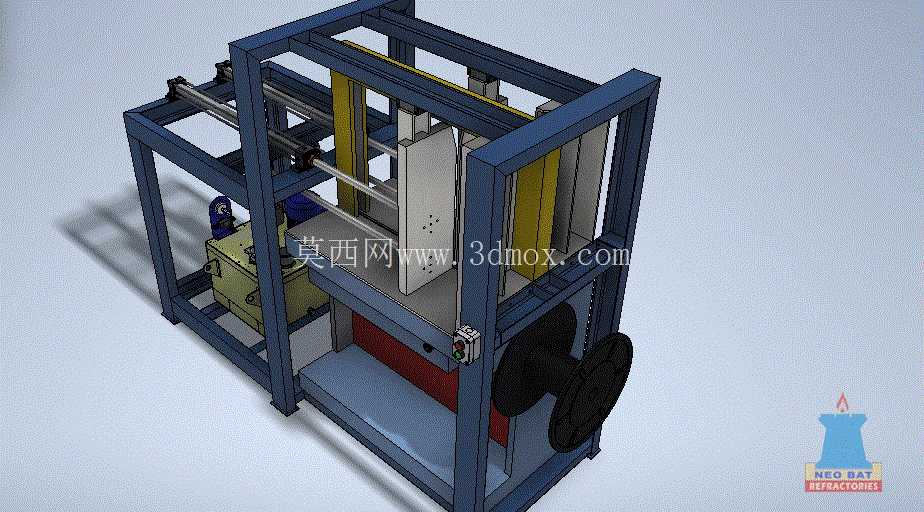

　　在原料进料与成品出料的衔接设计上，框架前后两侧预留了贯通的输送通道，可直接对接生产线的皮带或者辊道输送线，待压的散料装填模具从后侧通道送入压合工位，压合完成后的成型模块随模具从前侧通道送出，直接进入后续的自动捆扎工位，全程无需人工转运物料，减少操作人员的劳动强度，同时也避免人工搬运过程中造成的坯件变形。压合工位的侧面设置了手动操作的急停与点动控制按钮，按钮盒采用倾斜安装的方式固定在框架立柱上，操作人员站在工位侧方即可完成设备的点动调试、急停操作，控制按钮的布置高度距离地面1.1米，符合多数操作人员的站立操作人机工程要求，不需要弯腰或者抬手即可完成操作。框架下部的动力腔外侧设置了可拆卸的防护门板，门板上预留了通风散热孔，既可以避免生产过程中的散状纤维原料落入液压站造成阀件堵塞，也能保证液压站工作过程中的散热需求，日常维护时只需拆下门板即可完成液压油更换、滤芯清理等常规保养作业。压合板的工作面做了喷砂防锈处理，同时在工作面边缘设置了定位挡边，可快速适配不同尺寸的成型模具，更换模具时只需将模具靠紧定位挡边即可完成工位定位，不需要反复调整模具位置，缩短不同规格产品切换的调试时间。

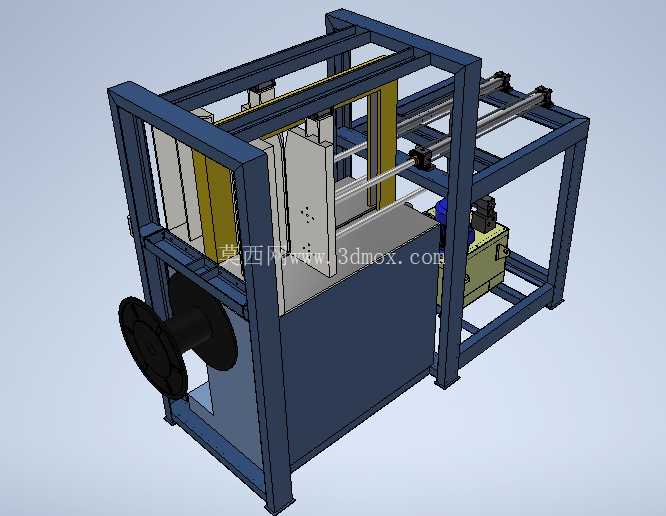

　　设备后侧预留了捆扎带的导向安装位，大卷的捆扎带可直接安装在框架后侧的带盘支架上，带盘采用阻尼转轴结构，可根据捆扎带的牵引速度自动调整放带张力，避免捆扎带拉断或者松垮的问题，压合完成的模块在工位上即可完成初步的捆扎固定，再送出到下一工位完成最终捆扎，减少坯件转移过程中的变形概率。从设计思路上，这套结构没有采用复杂的多轴联动结构，全部采用标准化的型材、导轨、液压元件搭建，一方面降低了设备的加工制造成本，另一方面所有易损件均采用市场通用标准件，后期维护更换不需要定制特殊配件，可有效降低生产现场的设备维护成本，框架结构的模块化设计也支持后续根据产能需求，在现有结构基础上拓展多工位压合单元，不需要重新搭建整体机架，适配生产线后续的产能升级需求。

　　在安装适配性上，设备的进料高度与常规输送线的工作面高度保持一致，为距离地面0.75米，可直接对接多数现有自动捆扎生产线的输送高度，不需要额外调整现有生产线的架体高度，现场安装时只需完成设备固定、液压管路连接、电路接线即可投入使用，安装调试周期短，不会对现有生产线的正常生产造成过长时间的影响。压合过程的行程控制采用行程开关配合机械限位的双重限位结构，一方面通过行程开关设定压合板的下行终点位置，保证每次压合的模块厚度一致，另一方面在行程极限位置设置刚性机械限位块，避免行程开关失效时压头过压损坏模具或者框架结构，提升设备运行的安全冗余。
