中柱式螺旋楼梯钢结构三维设计方案

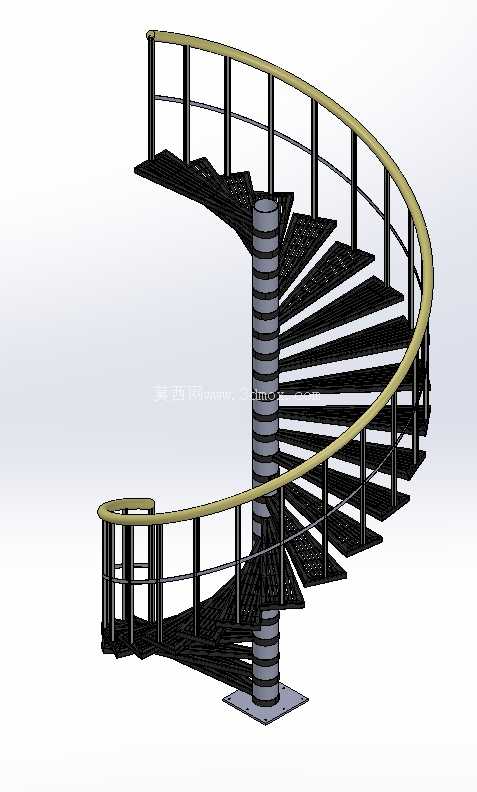

　　这款中柱式螺旋楼梯的设计，首先要匹配狭小竖向空间的通行需求，常见于loft夹层、小型商业空间、工业设备检修平台的竖向连通场景，相比直跑楼梯能节省60%以上的平面占地，不需要额外设置大面积楼梯间，在层高3米到4.5米的空间里适配性极强。设计初期先确定核心中柱的承载边界，中柱采用分段式圆柱结构，底部通过方形法兰盘与地面预埋钢板螺栓连接，法兰盘上预留4组M16螺栓孔，安装时需要保证中柱垂直度偏差不超过千分之一，避免后续踏步安装后出现受力偏载。

　　踏步采用扇形镂空钢板结构，每块踏步通过内侧的焊接套筒与中柱套接固定，相邻踏步的旋转夹角为15度，整梯旋转两圈即可完成3米层高的爬升，踏步外侧宽度控制在220毫米，内侧靠近中柱位置宽度不小于80毫米，保证通行时脚部有足够的踩踏空间，踏步表面做防滑压花处理，边缘做20毫米高的翻边，既提升踏步的结构刚度，也能避免行走时物品滑落。扶手系统采用双栏杆配合弧形扶手管的结构，内侧栏杆直接固定在踏步内侧靠近中柱的位置，外侧栏杆固定在每块踏步的外端，栏杆采用等直径圆钢，垂直安装偏差控制在2毫米以内，顶部的弧形扶手管通过分段冷弯成型，每一段扶手管对应3块踏步的旋转角度，拼接处采用内衬套管焊接，打磨后保证扶手表面顺滑无凸起，扶手高度统一设置为900毫米，符合建筑通行的安全防护要求。

　　设计过程中需要重点校核踏步的承载能力，单块踏步在外侧边缘施加1kN的集中荷载时，最大挠度不能超过2毫米，中柱的整体轴向承载需要满足同时5人通行的荷载要求，也就是总承载不低于4kN，同时要考虑水平方向的晃动量，在扶手顶部施加水平推力时，整体水平位移不能超过10毫米，避免通行时产生晃动感。安装边界方面，整梯的最大外轮廓直径为1.6米，安装时只需要预留直径1.7米的圆形平面空间即可，顶部出口位置需要与上层平台的钢梁做刚性连接，通过顶部的固定耳板将中柱上端与平台梁锁紧，避免整梯出现周向转动。

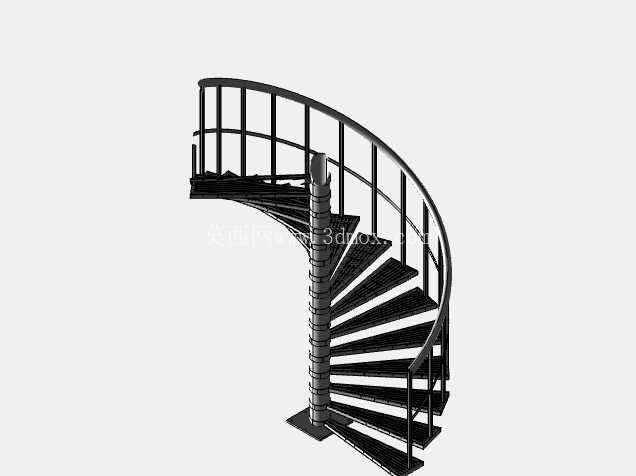

　　这类螺旋楼梯不需要在墙面做额外的支撑固定，所有荷载都通过中柱传递到地面基础，对周边墙体的强度没有要求，非常适合在既有建筑改造中加装，不需要破坏原有墙体结构。建模过程中先绘制中柱的分段结构，再通过螺旋线命令生成踏步的排布路径，每块踏步的轮廓都根据旋转角度做参数化调整，保证所有踏步的外形一致性，栏杆的排布通过阵列命令沿螺旋线等距分布，扶手管则通过扫描特征沿螺旋路径生成，所有焊接位置都预留1.5毫米的焊角尺寸，方便后续出工程图时标注焊接要求。另外在踏步与中柱的连接位置，设计了定位止口，安装时不需要现场反复测量角度，只需要将踏步套筒套入中柱对准止口即可完成定位，能大幅缩短现场安装的时间，减少现场焊接的工作量，大部分构件都可以在工厂预制完成，现场只需要做螺栓连接和少量的补焊工作。
