双坡带平台钢结构桁架棚架结构设计

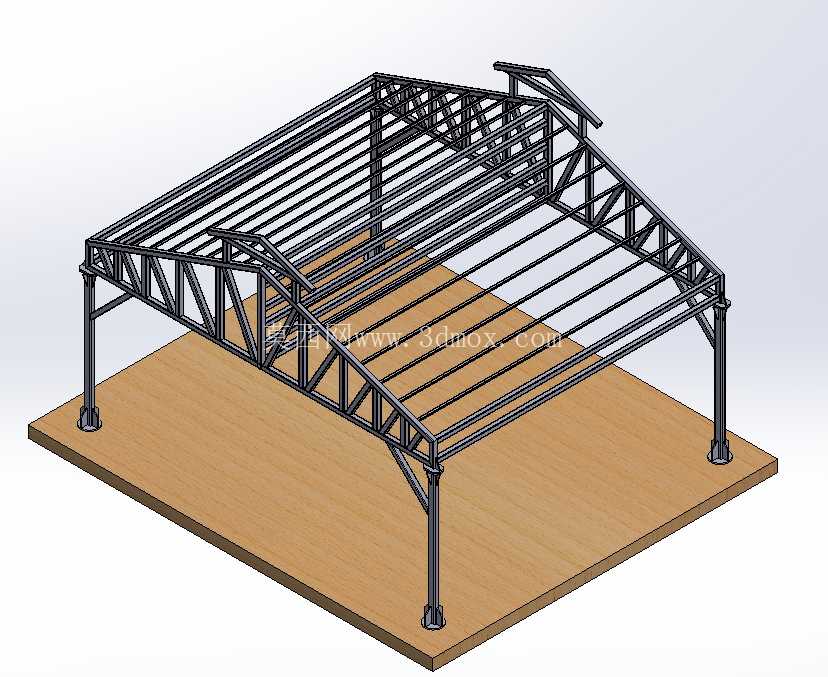

　　这类桁架棚架结构多应用于厂区临时物料堆放区、户外作业工位遮阳挡雨棚、小型露天设备防护棚、园区非机动车停放棚等场景，核心作用是通过杆件的合理排布，以较低的材料消耗实现足够的覆盖跨度与结构承载力，兼顾屋面荷载传递与整体抗风、抗积雪变形能力。从结构组成来看，整套桁架体系分为下部基座平台、竖向承重立柱、主桁架梁、屋面檩条支撑、屋面板固定层几个部分，下部平台采用整块平整的承载底板，所有立柱底部都设置了扩大的脚座结构，脚座与平台之间通过螺栓锚固或者预埋焊接的方式固定，避免立柱受侧向力时出现根部滑移或者倾覆。

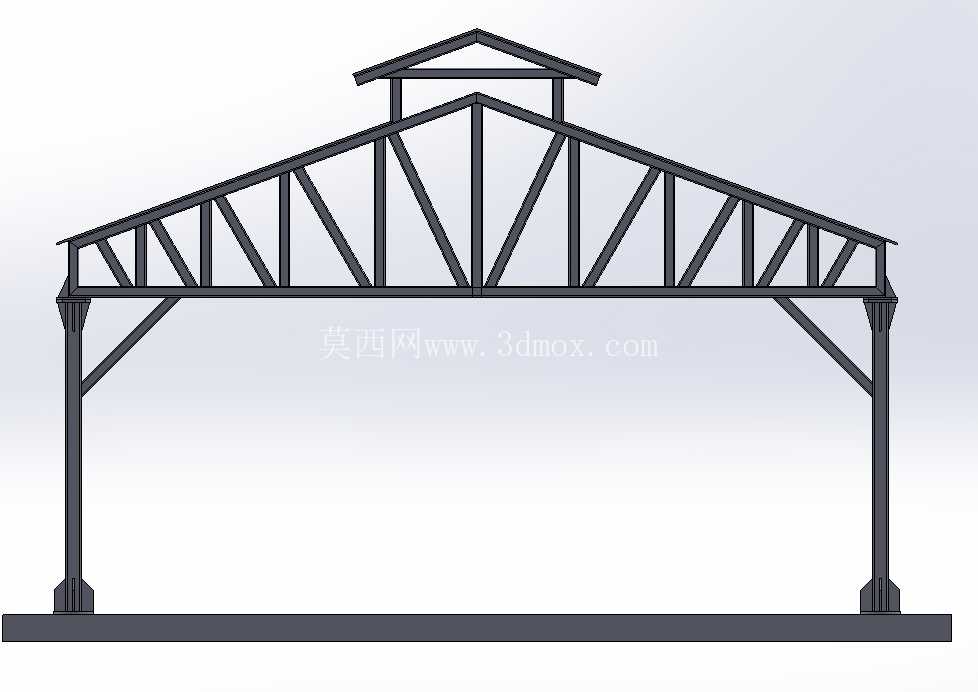

　　竖向立柱采用等截面的型钢构件，立柱顶部与主桁架的下弦节点做刚性连接，节点位置额外加设了斜向的隅撑结构，用来抵消桁架传递下来的水平分力，减少立柱的长细比，提升竖向构件的稳定性。主桁架部分采用三角形腹杆排布形式，上弦杆按照屋面的双坡坡度做折角设计，坡度取值兼顾屋面排水需求与桁架整体高度控制，避免坡度过缓导致屋面积水，也防止坡度过大增加桁架迎风面积与整体高度。腹杆的排布遵循受力最短传递路径原则，将上弦承受的屋面均布荷载通过斜腹杆、竖腹杆逐层传递到下弦节点，再经由下弦传递到两端的立柱顶部，所有杆件的交汇点都做节点板加固，避免杆件端部出现应力集中导致的局部失稳。

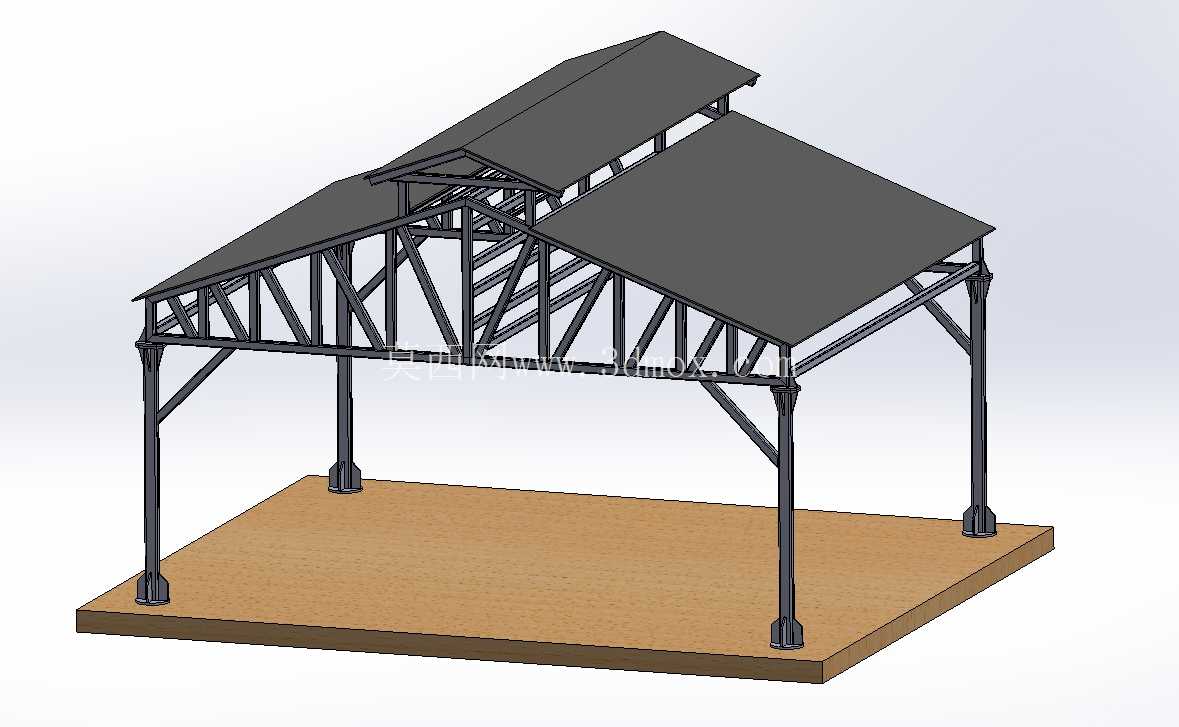

　　考虑到双坡屋面的屋脊位置是结构受力的薄弱点，在屋脊处额外设置了横向的联系桁架，将两侧的主桁架连接成整体，提升整个屋面框架的空间整体性，避免单侧受荷载时出现单榀桁架侧向变形。屋面部分在桁架上弦之上铺设了封闭的屋面板，屋面板与上弦杆件之间通过自攻螺钉或者压条固定，板件之间做搭接密封处理，满足基础的防雨防渗要求。在安装边界上，这套桁架结构的下部平台需要保证足够的平面度，平台的承载能力要匹配整体结构自重加上屋面活荷载、风荷载、积雪荷载的组合值，立柱脚座的锚固深度需要根据现场地基承载力做对应调整，如果是安装在硬化混凝土地面，可采用膨胀螺栓直接固定，若是软土地基则需要额外做独立混凝土基础。

　　设计过程中需要重点验算几个关键位置的受力：一是主桁架跨中位置的下弦杆受拉承载力，二是支座位置斜腹杆的受压稳定性，三是立柱根部的抗弯承载力，四是屋脊联系桁架的水平抗剪能力，所有杆件的截面选型都需要在满足受力要求的前提下尽可能减小截面规格，降低整体用钢量。另外，桁架的杆件连接节点全部采用铰接假设做受力计算，实际建模时需要还原节点板的实际尺寸与连接位置，避免计算模型与实际结构出现偏差，导致实际受力状态与模拟结果不符。这套结构的跨度适配中小尺寸的覆盖需求，单榀桁架的间距可以根据实际覆盖面积做等距调整，间距过大时需要在檩条位置额外加设支撑，避免屋面板出现过大的下挠变形。
