预制拼装式集成储物舱结构设计

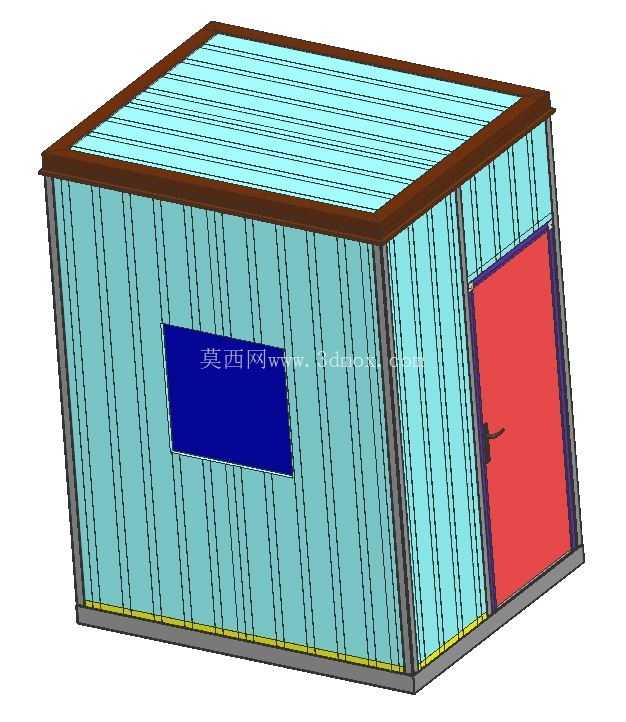

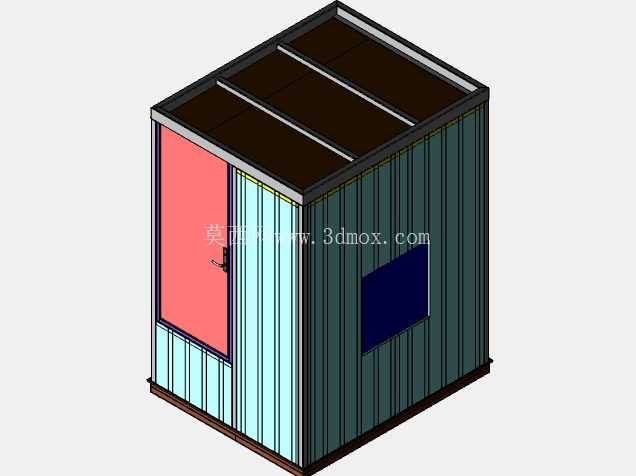

　　这款预制拼装式集成储物舱的结构设计，核心面向工地临时物料存放、厂区零散工具收纳、户外临时作业站点储物等场景，区别于传统焊接式固定储物间，整体采用模块化拼装逻辑，所有构件均可拆分运输，现场无需大型焊接设备即可完成组装，适配临时场地频繁转场、快速部署的使用需求。从结构受力逻辑来看，舱体底部采用折边型钢做底框，沿长度方向每间隔600mm设置一道横向承托梁，底框下沿预留100mm的垫高间隙，既可以避免地面潮气直接侵蚀舱体底板，也能适配叉车、手动液压搬运车的叉齿伸入，满足整舱短距离移位的需求，底框整体平面度公差控制在2mm/㎡以内，避免后续安装壁板出现拼接缝隙不均的问题。壁板部分采用压型波纹板作为围护主体，波纹的凸起方向沿竖向设置，一方面可以提升壁板平面外的抗弯折能力，在承受侧向风压、意外碰撞时不易出现大面积凹陷，另一方面竖向波纹可以引导雨水自然下流，减少壁板表面积水留痕的问题；壁板与底框、顶框的连接采用隐藏式螺栓固定，螺栓孔位提前在工厂预制完成，现场安装时仅需对位拧入紧固件即可，单块壁板的重量控制在18kg以内，两名作业人员即可配合完成安装，无需借助起重设备。

　　舱门采用外开式单扇门结构，门体与壁板采用同材质压型板制作，内部填充蜂窝芯层提升整体刚度，避免门体长期开关出现变形下垂；门轴采用可调式铰链结构，安装时可以根据实际装配误差调整门体的上下、前后间隙，保证门体与门框的密封胶条均匀贴合，门锁采用通用型执手锁，适配常规挂锁加装需求，满足户外存放的防盗要求。顶部结构采用坡式顶设计，整体沿短边方向设置3°的排水坡度，顶框边缘设置外翻式滴水檐，雨水落到顶面后会沿坡度流向滴水檐直接排出，不会顺着壁板流淌留下水渍；顶板采用夹芯压型板，板与板之间的拼接处设置凸起的防水扣边，安装时扣边互相咬合，再辅以密封胶填缝，可避免暴雨天气出现顶面渗漏的问题。

　　舱体侧面预留的嵌入式安装位，可根据使用需求加装观察窗、通风百叶或者电源穿线孔，无需额外在壁板上开孔破坏结构完整性；观察窗采用钢化玻璃材质，四周用橡胶密封条压边固定，既可以从外部观察舱内物料存放情况，也能避免雨水从窗缝渗入。从安装边界来看，整舱安装仅需要一块平整的硬化地面，地面承载力不小于500kg/㎡即可，无需额外做混凝土基础；舱体与地面的固定可采用膨胀螺栓直接穿过底框预留的安装孔打入地面，也可采用压重块固定的方式，适配不能破坏地面的临时场地使用需求。

　　在结构细节处理上，所有金属构件的边缘均做了R3mm的圆角钝化处理，避免安装、使用过程中划伤作业人员；壁板与框架连接的所有缝隙均预留打胶槽，安装完成后打中性耐候密封胶，既可以提升舱体的密封性，也能避免金属构件直接接触出现电化学腐蚀。整舱的内部净空尺寸满足常规1.2m标准货架的摆放需求，内部壁板上预留的挂件孔位，可以按需加装工具挂板、层板支架，灵活调整内部储物空间的划分，适配工具、零散配件、临时物料等不同类型物品的存放需求。不同于传统砖砌储物间不可移动、建造周期长的问题，这款拼装式储物舱可在半天内完成整舱组装，转场时可全部拆分为平板构件打包运输，运输空间利用率相比整体焊接式舱体提升60%以上，长期使用过程中如果某一块壁板或者顶板出现磕碰损坏，仅需要更换对应构件即可，维护成本远低于整体焊接结构。
