工业壁挂式带护笼检修通行梯台结构

这套梯台结构主要面向工业厂区内高位设备、架空管线、侧壁布设的生产单元日常检修通行需求，常见于化工生产车间侧壁操作位、大型仓储立库侧方检修位、生产线旁高位维护点、厂房外墙设备安装位等场景，解决垂直高差在2-4米区间的点位人员上下、临时驻留操作的通行问题，避免检修人员攀爬无防护结构带来的坠落风险。

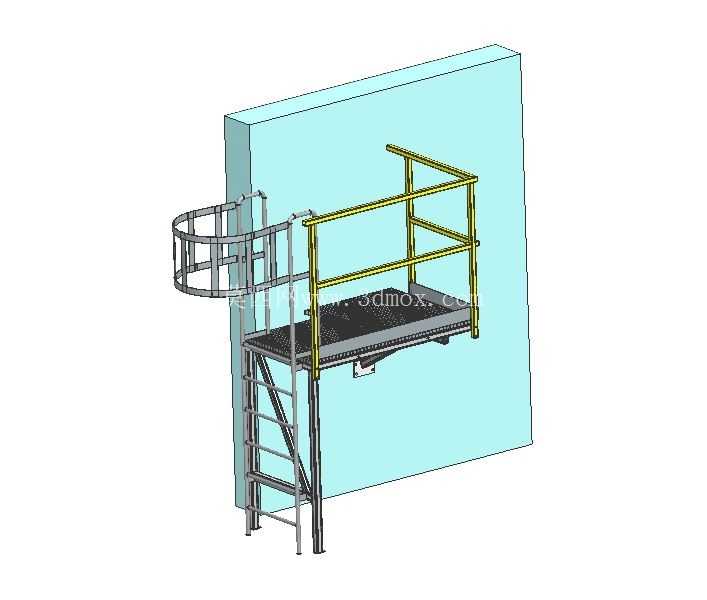

从结构组成来看，整套装置分为爬梯段、操作平台段、护笼段、侧壁连接段、平台防护栏五个核心部分，爬梯段采用等边角钢做双侧主立柱，踏步采用防滑花纹钢板弯折成型，踏步间距控制在300mm，符合人体工程学攀爬步幅，单侧爬梯宽度设置为600mm，满足单人携带轻便检修工具通行的空间需求，爬梯主立柱底端设置带安装孔的地脚板，可通过膨胀螺栓与混凝土地面做刚性固定，抵消人员攀爬时的侧向晃动力。爬梯上部延伸至平台面以上1.1米位置加装环形护笼，护笼采用扁钢弯制成等距环形箍，竖向采用圆钢做连接筋，环形箍间距不大于500mm，护笼与爬梯立柱焊接固定，整体形成半包围防护结构，人员攀爬至高位段时一旦失足可被护笼兜住，避免直接坠落。

操作平台段悬挑于侧壁外侧，平台主框架采用矩形钢管焊接成型，平台面铺设3mm厚花纹钢板做防滑处理，平台净宽度设置为800mm，长度根据现场侧壁安装位的操作需求可做适配调整，常规配置长度为1200mm，可同时容纳1-2名检修人员临时驻留操作。平台临边三面设置高度1.2米的防护栏杆，栏杆采用圆钢管制作，设置上下两道横杆，底部设置100mm高的挡脚板，防止工具、零配件从平台边缘滚落。平台与建筑侧壁或设备侧壁的连接采用悬挑牛腿结构，牛腿通过膨胀螺栓或焊接方式与侧壁预埋板固定，连接点间距不大于800mm，保证平台整体承载能力满足均布荷载2kN/㎡的检修荷载要求，可承受人员、随身工具的总重量不产生明显形变。

设计过程中优先考虑现场安装的适配性，整套结构采用模块化拆分设计，爬梯段、平台段、护笼段、栏杆段均可拆分运输，现场通过螺栓拼接或现场焊接完成组装，不需要大型吊装设备即可完成安装作业，适配多数厂区狭窄空间的安装条件。针对不同的安装高度，爬梯段可做节段拼接，适配2米到5米区间的垂直高差需求，平台与侧壁的连接牛腿可根据侧壁的结构形式调整固定方式，混凝土墙面采用膨胀螺栓固定，钢结构墙面采用焊接或抱箍固定，不需要对原有建筑或设备结构做大规模改造。

安装边界方面，整套结构安装时需要保证爬梯前方留有不小于700mm的通行操作空间，平台下方净空不影响地面人员、物料的正常通行，爬梯与侧壁的间隙控制在150mm-200mm，既保证人员攀爬时手脚有足够的操作空间，也避免间隙过大带来的坠落风险。护笼最外侧与周边固定障碍物的距离不小于100mm，防止人员攀爬时衣物被勾挂。平台临边与周边设备运转部位的安全距离不小于500mm，避免检修人员操作时误触运转部件。结构所有钢制构件表面均做除锈后防锈漆涂装，适配工业车间多粉尘、偶尔有腐蚀性气体的使用环境，延长结构整体使用寿命，减少后期维护成本。

实际使用过程中，这套梯台不需要额外搭配移动梯具，人员可直接通过爬梯到达平台操作位，双手可解放出来携带工具或操作设备，相比移动式登高梯，固定安装的结构稳定性更强，不会出现梯具滑移、倾倒的风险，护笼与平台护栏的双重防护可大幅降低高位作业的坠落风险，适合长期固定设置在需要频繁检修的高位点位，作为生产区域固定的安全通行设施使用。
