中柱式螺旋上升楼梯结构设计

日常做建筑配套金属结构选型时，中柱式螺旋梯是小空间垂直交通方案里绕不开的选项，这类结构最早在工业厂房的操作平台连廊、塔类设备的检修通道里大量应用，后来逐步延伸到loft商住空间、小型商业门店的夹层连通、户外景观的登高步道场景，核心优势就是占地投影面积极小，常规直跑梯需要预留至少2.4米长的通行空间，而同通行净高要求下的中柱螺旋梯，投影直径控制在1.6米到2.2米区间就能满足单人顺畅通行，对于边角空间、无法预留长直通道的场景适配性极强。

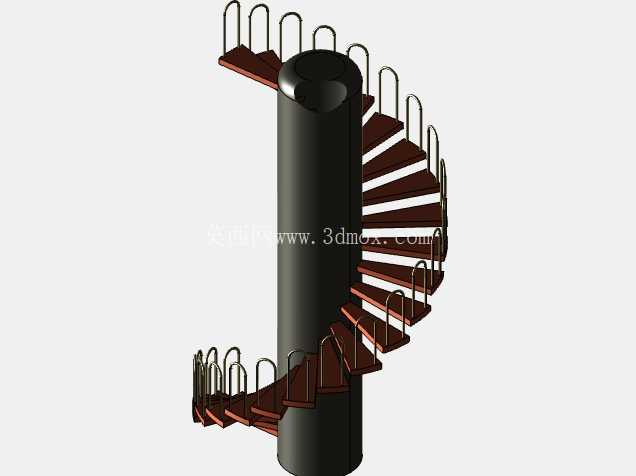

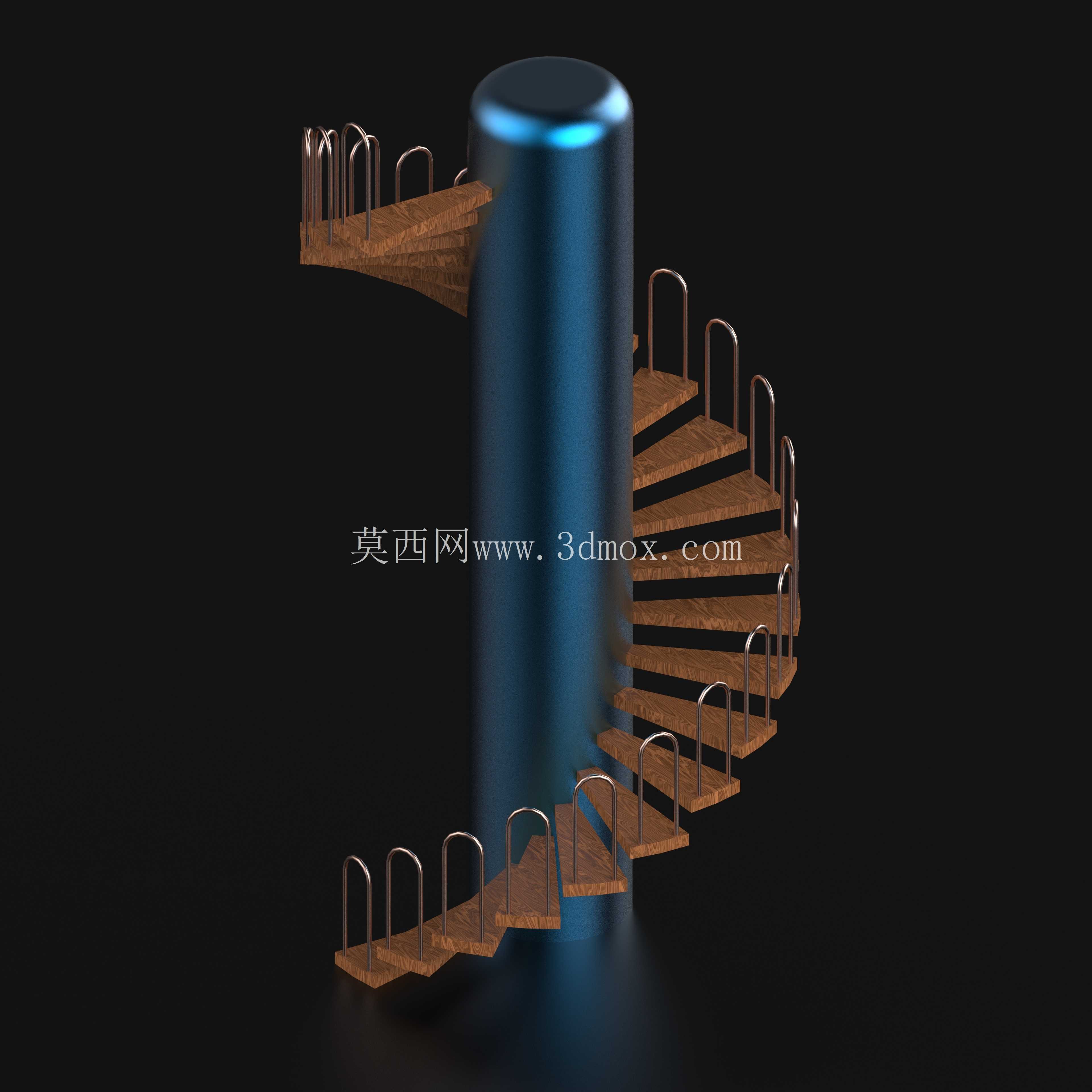

这次的结构设计以中心承重钢柱为核心受力载体，所有踏步的内侧端都通过焊接或螺栓锁紧的方式固定在中柱柱身上，完全取消了传统楼梯的侧边斜梁结构，受力传递路径非常清晰：踏步承受的人体荷载、置物荷载直接通过内侧连接点传递到中柱，再由中柱上下两端的固定端传递到建筑地面和上层结构楼板，没有多余的受力冗余构件。踏步采用扇形截面设计，内侧窄边宽度控制在100mm以上，避免靠近中柱位置的踏面过窄导致踩空风险，外侧有效通行宽度保持在220mm到250mm之间，符合成年人脚长的落脚需求，踏步表面做了防滑纹理处理，即使是表面做木纹饰面的版本，也会在基层做防滑糙面处理，避免湿滑环境下的通行风险。

护栏部分采用单排弧形金属栏杆设计，每根栏杆垂直固定在对应踏步的外侧端，栏杆顶部顺着螺旋上升的曲率做连续扶手，扶手的曲率和踏步上升的螺距完全匹配，保证行人扶握时不会出现高低顿挫的触感，栏杆间距控制在110mm以内，符合建筑防护的安全间隙要求，避免儿童从间隙滑落。设计过程中需要重点校核几个安装边界参数：首先是整体螺距的匹配，也就是每旋转一圈上升的高度，必须结合通行净高要求调整，常规单人通行的螺旋梯螺距控制在2.8米到3.2米之间，保证任意位置的垂直通行净高不低于2米，避免行人碰头；其次是中柱的直径选型，常规1.8米投影直径的螺旋梯，中柱采用壁厚不小于6mm的无缝钢管，直径在114mm到168mm区间，足够承受日常通行的动荷载，不会出现柱身晃动的问题；最后是上下端的固定方式，下端需要和地面预埋的钢板焊接固定，上端如果是连接上层楼板，需要做法兰盘通过膨胀螺栓锁紧在结构梁上，不能直接固定在装饰面层上，避免长期受力出现松动。

从实际使用场景来看，这类结构如果用在工业检修场景，踏步和护栏会全部采用碳钢材质做防腐喷涂，适配户外或厂房内的复杂腐蚀环境；如果用在室内商住场景，踏步可以在金属基层上铺设实木或岩板饰面，护栏可以搭配玻璃或木质扶手，兼顾装饰性。设计时还要注意踏步的旋转方向，结合出入口的位置调整顺时针或逆时针旋转走向，避免上下行时出现动线冲突，尤其是在空间狭窄的安装位置，出入口的朝向偏差超过15度就可能导致和周边墙体、门体出现干涉，建模时需要提前把周边的建筑结构边界导入，逐一校验每一级踏步旋转过程中与周边障碍物的间隙，保证安装完成后最小通行间隙不小于50mm，不会出现蹭墙、卡滞的问题。另外还要考虑动荷载下的结构形变，单块踏步的外侧端在承受1kN集中荷载时，形变量不能超过2mm，避免长期踩踏出现踏步下沉、连接点松动的问题，中柱的整体垂直度偏差要控制在1/1000以内，保证旋转上升的轨迹顺滑，不会出现某一段护栏错位、扶手衔接不畅的情况。
