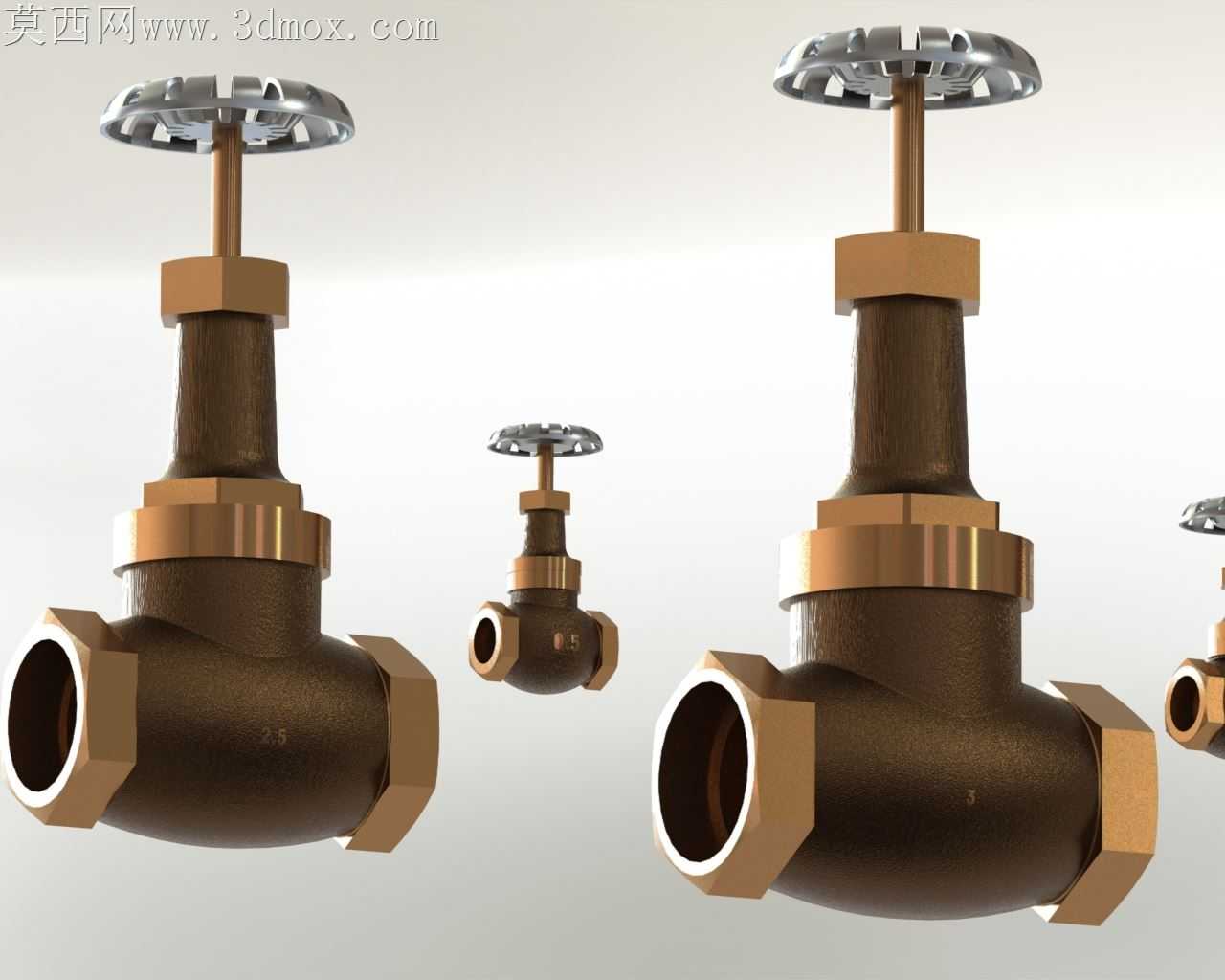

青铜材质多规格截止阀结构设计

青铜材质截止阀在民用给排水、低压流体输送场景里，最常出现的失效点集中在阀杆与压盖的配合间隙、阀体螺纹口的密封面形变，以及手轮启闭时的力矩传导偏差，这些问题往往在小通径规格的批量应用中被放大，毕竟0.25英寸到4英寸的跨度里，不同通径的壁厚、阀杆直径如果按等比例缩放，很容易出现小规格阀杆刚度不足、大规格手轮力矩不够的矛盾。

这套系列化截止阀的结构处理，没有采用通用的等比例缩放逻辑，针对小通径规格特意加厚了阀杆与阀体连接段的铜壁厚度，避免安装时管钳施力导致的螺纹口开裂，同时把压盖的六角受力面做了15度的倒角过渡，既不会在拧紧时刮伤密封填料，也能让扳手的受力面更贴合，减少滑牙风险。手轮的金属冲压结构做了边缘卷边处理，不像薄铁皮手轮那样启闭时割手，轮辐的弧度刚好适配手指施力的角度，哪怕是带水操作也不容易打滑。

阀体内部的流道没有做生硬的直角转折，顺着介质流向做了平缓的圆弧过渡，能降低低压水流经过时的紊流噪音，也减少了杂质在阀腔内部的沉积概率。阀瓣的密封面采用了锥形贴合结构，相比平密封面，锥形结构对加工公差的容忍度更高，哪怕阀杆存在微小的同轴度偏差，也能在拧紧时自动找正密封，不会出现关不严的滴漏问题。不同通径规格的连接螺纹统一采用标准管螺纹，密封面的加工余量控制在0.15毫米以内，既方便后期更换密封垫片，也能保证批量加工时的尺寸一致性。

青铜材质的抗锈蚀特性让这类阀门适合长期埋装在潮湿的管路环境里，阀杆外露部分做了加厚的铜层处理，不会因为长期接触水汽出现锈死无法启闭的问题。手轮与阀杆的连接采用了四方插配加顶丝固定的结构，相比传统的销钉连接，四方结构能承受更大的启闭力矩，顶丝的设置也方便后期手轮损坏时快速更换，不用整体拆卸阀门。压盖内部的填料腔预留了足够的填料填充空间，后期出现填料渗漏时，不用拆下阀门就能直接拧紧压盖补加填料，大幅降低了管路维护的成本。

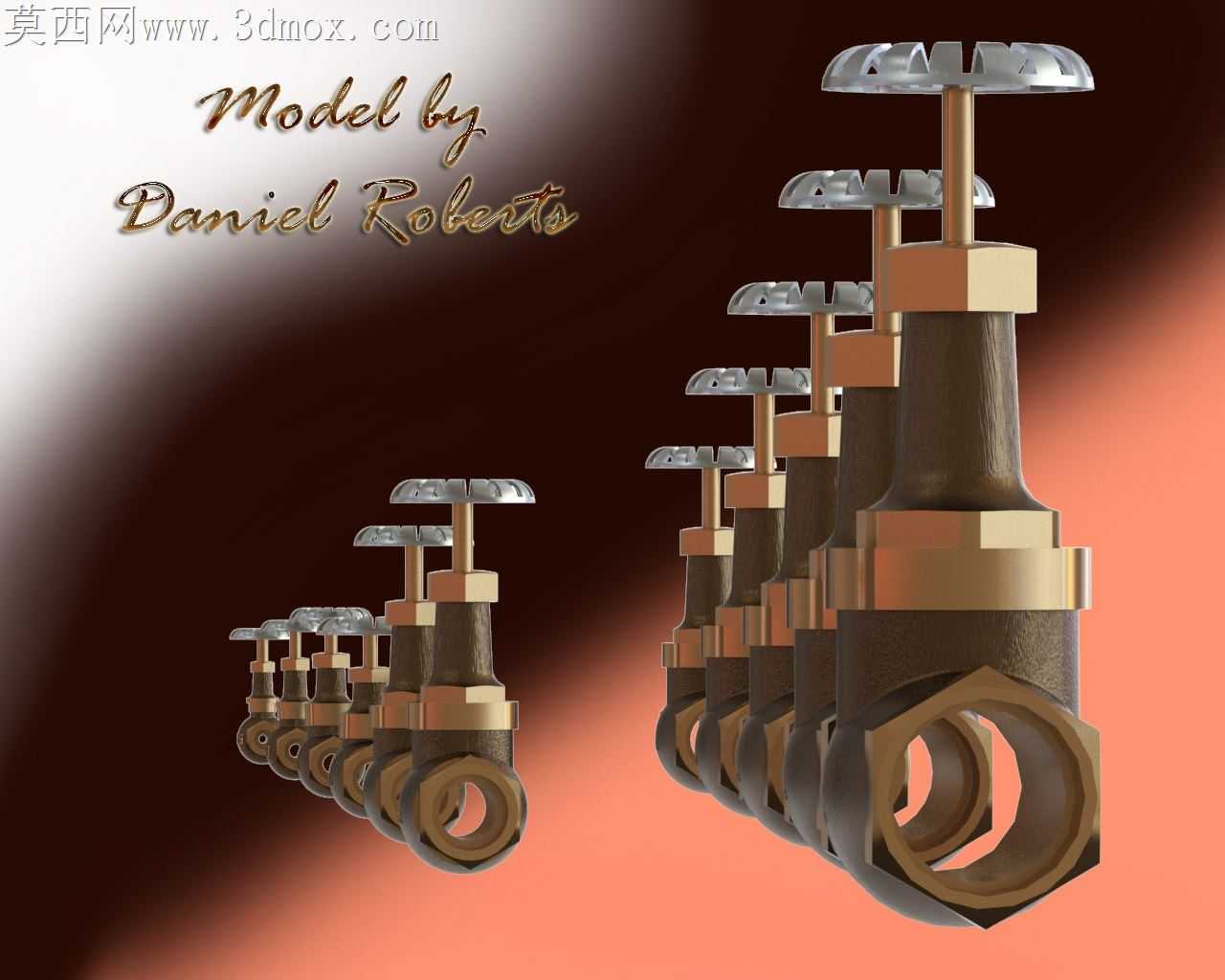

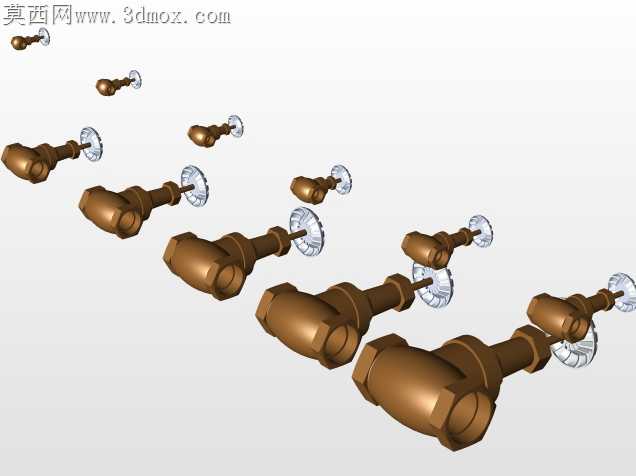

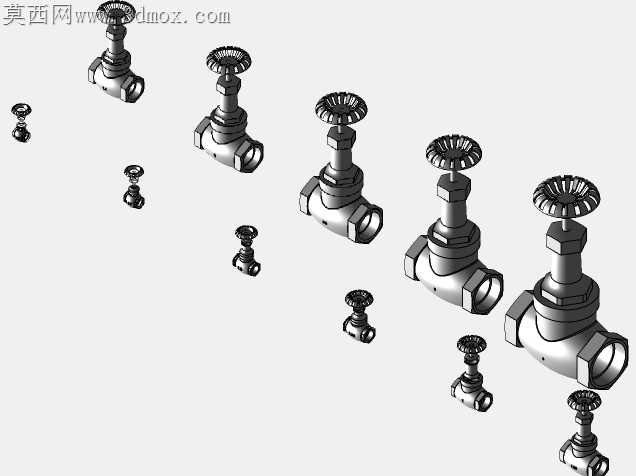

系列化的尺寸排布覆盖了民用管路最常用的通径区间，每个规格的安装尺寸都匹配现有管路的通用安装标准，不用额外定制转接接头就能直接替换老旧阀门。阀体外部的六角结构尺寸统一适配常用的管钳、扳手规格，安装时不需要准备特殊工具，哪怕是普通水电工也能快速完成安装作业。
