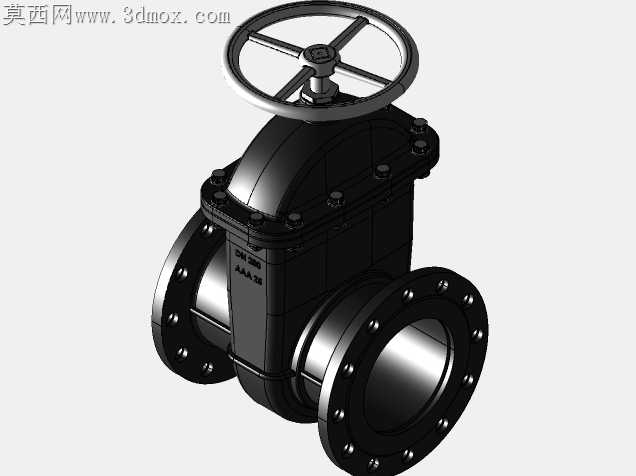

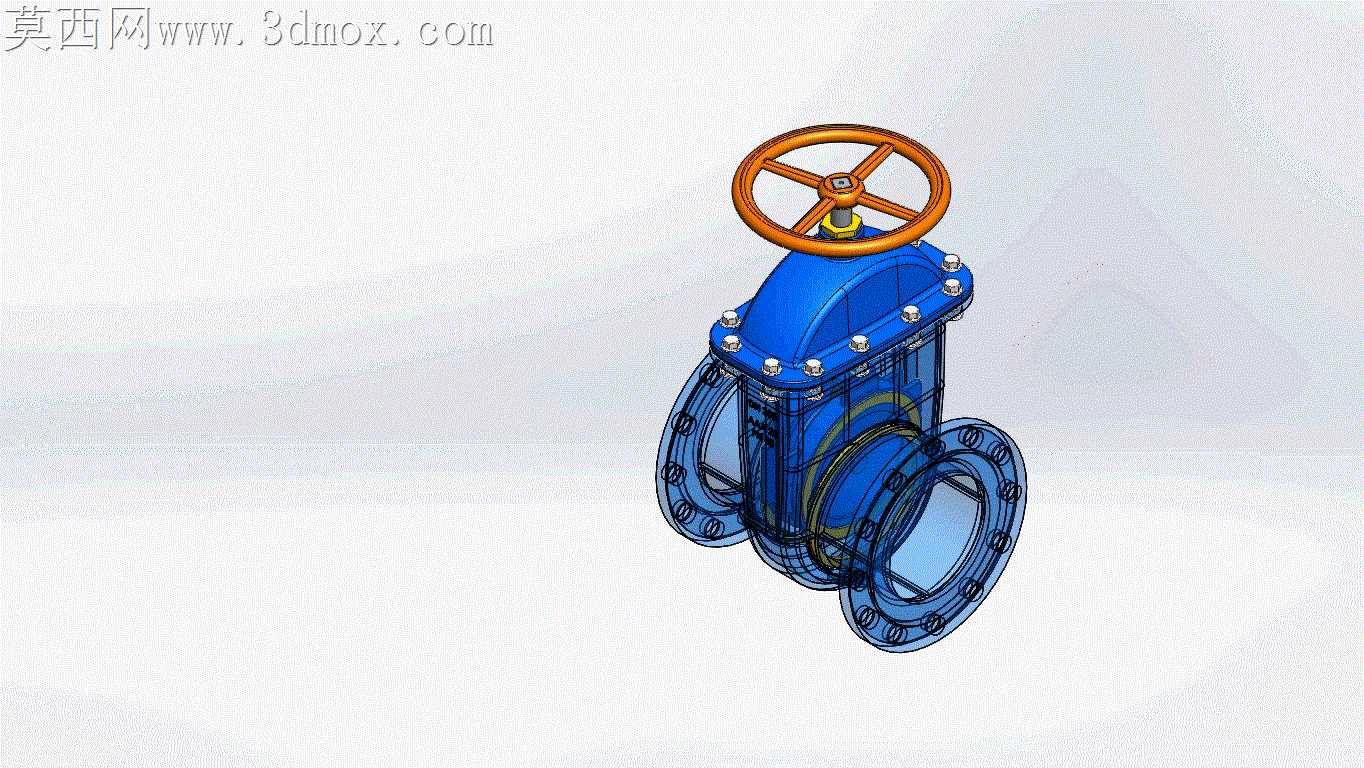

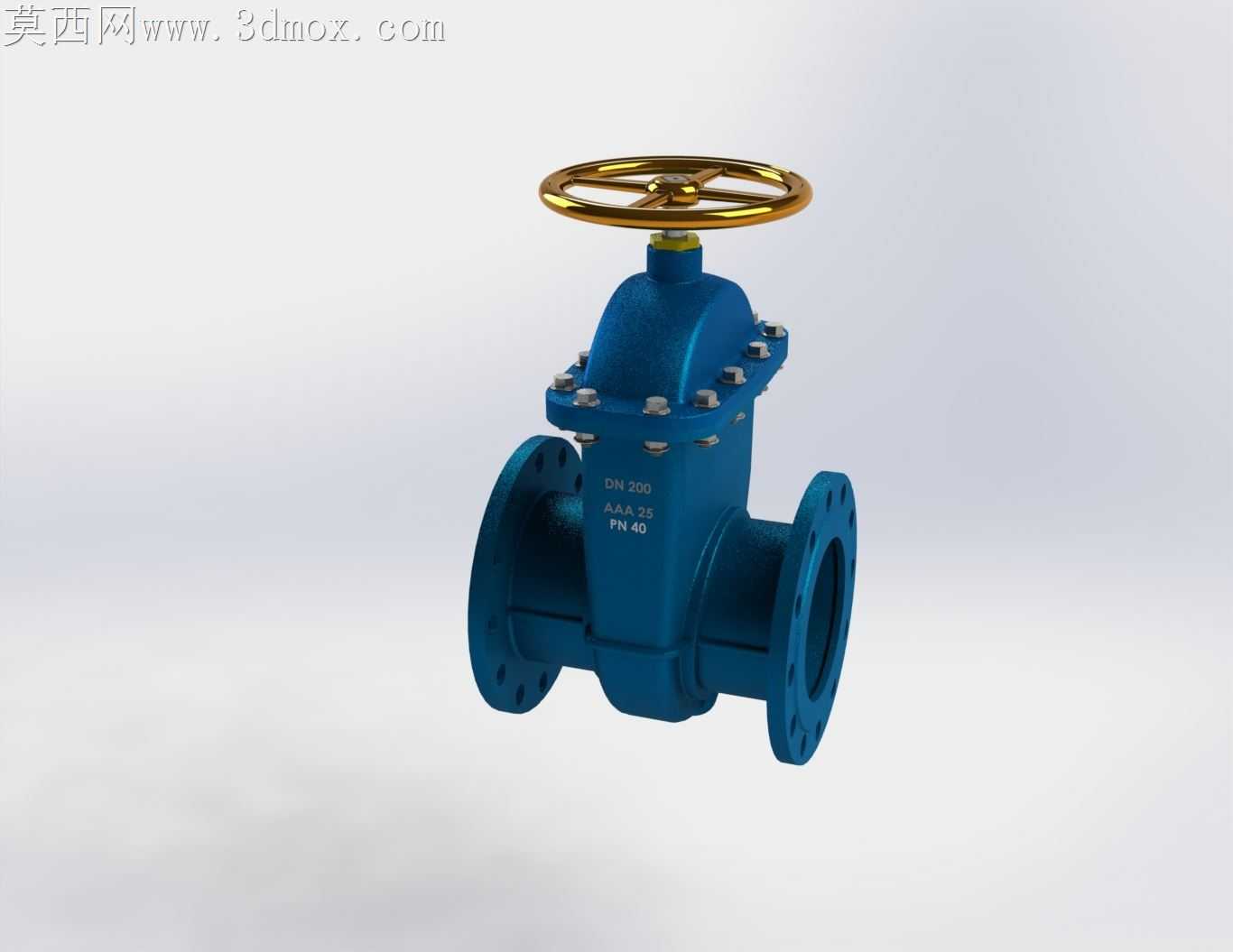

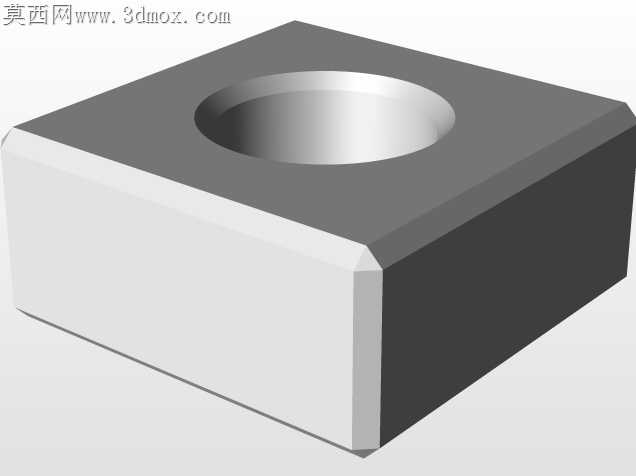

暗杆软密封法兰闸阀结构三维数模

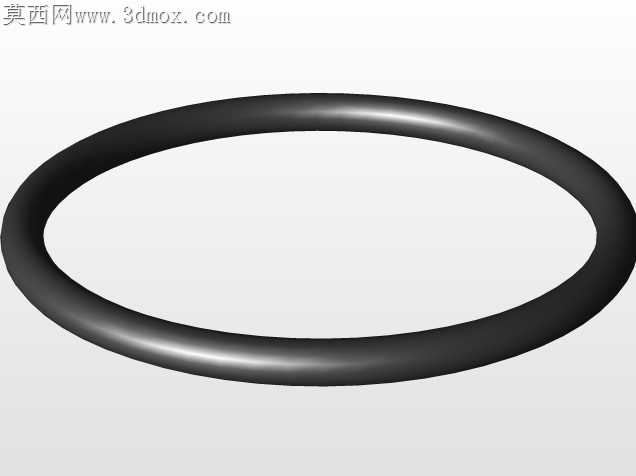

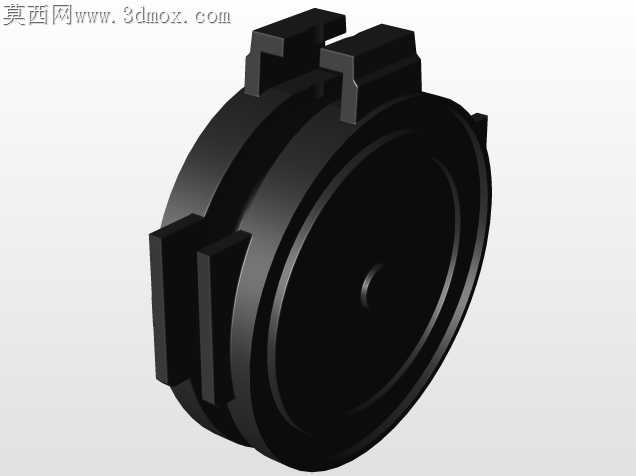

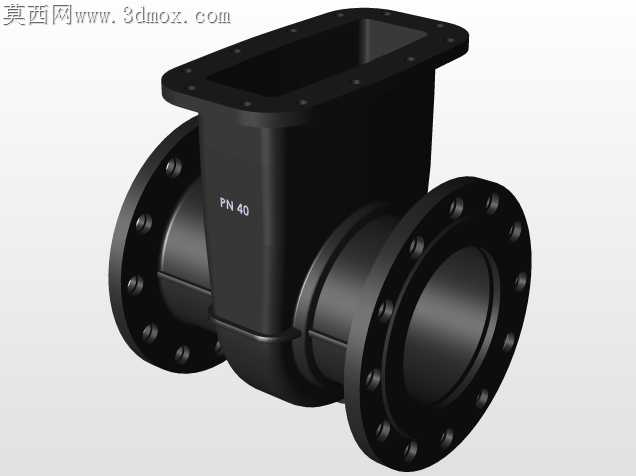

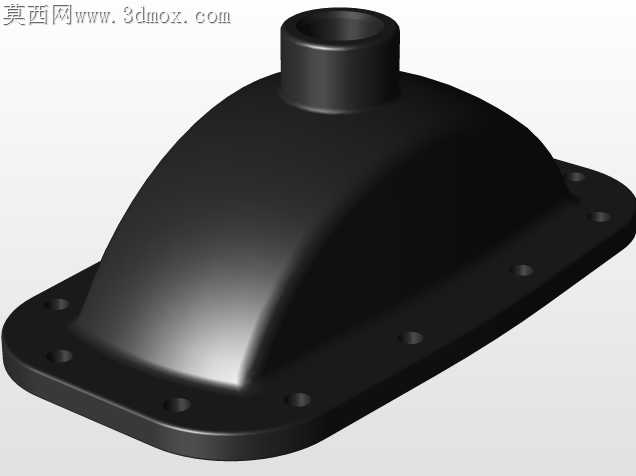

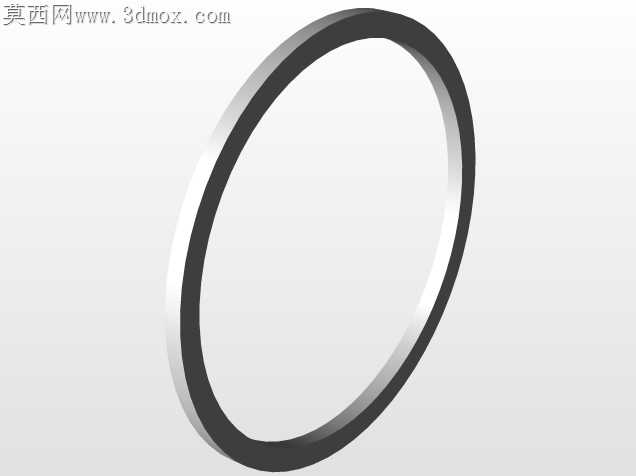

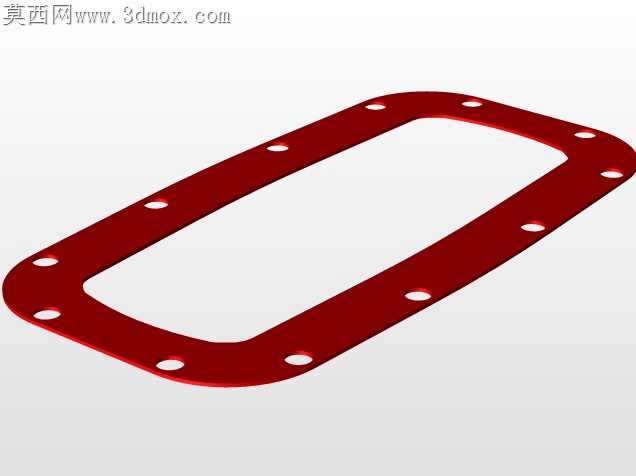

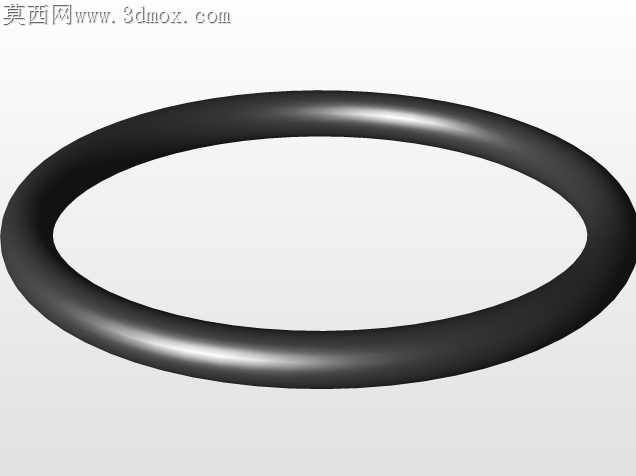

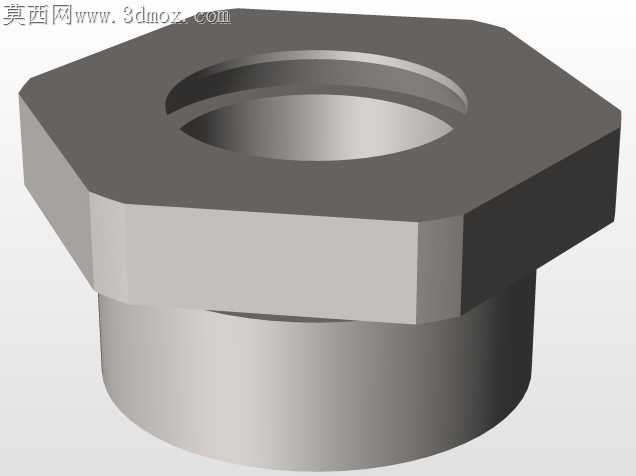

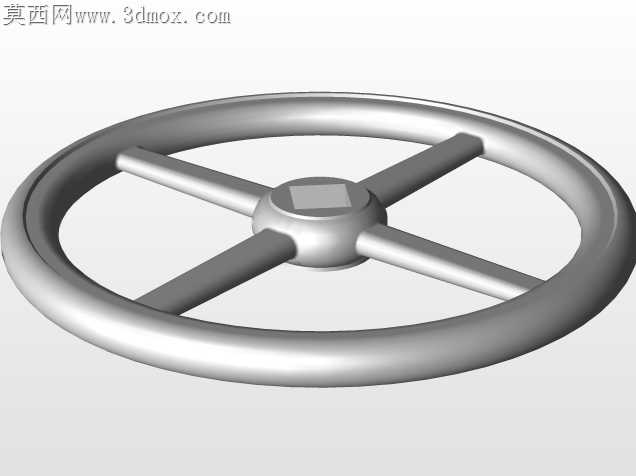

市政供水管网里常用的软密封闸阀，最容易出问题的位置从来不是阀板密封面，而是阀杆外露段的锈蚀卡滞、中法兰螺栓预紧不均导致的渗漏，还有法兰对接时密封垫偏压造成的通水后滴漏。这款暗杆结构的闸阀数模，在结构优化阶段就把这些现场反馈的痛点逐一落地到细节设计里。阀盖和阀体连接的中法兰位置，没有沿用常规的均匀布孔思路，而是把靠近流道上下侧的螺栓孔位做了0.8mm的偏心偏移，对应铸件阀体在流道成型时的壁厚差——铸造时流道下侧容易出现壁厚超差，螺栓孔偏置后，拧紧时的压应力能均匀覆盖整个密封胶圈的环面，不会因为局部壁厚刚度不足出现压合力断层，从根源上减少中法兰处的渗漏概率。顶部的铜制手轮和阀杆的配合段，数模里特意预留了0.12mm的间隙公差，没有做过盈配合设计，现场安装时不用铜棒敲击就能轻松套入，后期手轮损坏更换时也不会因为锈蚀咬死拆不下来。手轮轮辐的圆弧过渡做了3mm的圆角处理，不是为了外观好看，是手动开关阀门时，手掌搭在轮缘上发力不会被锐边硌伤，长时间操作也不会磨破手套。两侧的法兰连接面，数模里把密封槽的深度公差控制在±0.05mm，槽底的平面度做了严格的形位公差约束，现场对接安装时，橡胶密封垫放进槽里不会出现翘边，法兰对角拧紧螺栓后，密封垫的压缩量能稳定保持在30%的最佳区间，不会因为压缩过度失去弹性，也不会因为压缩量不够出现压力水渗漏。阀板的包覆橡胶层，在数模里做了和阀体内腔流道的完全贴合校验，阀门全关时阀板不会出现偏摆，软密封层能完全覆盖阀体的密封面，就算流道里有细小的泥沙杂质，也能被软橡胶层包覆嵌住，不会出现硬密封闸阀常见的杂质卡涩、关不严的问题。阀杆的密封填料腔位置，数模里设计了两级填料压盖结构，不是常规的单压盖压紧，下层填料负责密封带压水体，上层填料负责阻隔外界的灰尘、雨水进入阀杆锈蚀阀杆，就算在户外埋地或者露天安装，阀杆也不会因为外界杂质侵入出现开关卡滞。阀体底部的排污螺塞位置，数模里把螺塞的密封面做了锥面配合设计，不用额外加密封生料带就能实现密封，后期管网检修排空阀腔存水时，拧开螺塞不会出现螺纹处渗漏的问题。整个数模的所有配合面都做了装配干涉校验，不会出现零件装配时互相卡滞的问题，所有的圆角、壁厚都符合铸造工艺的要求，不会出现铸件局部壁厚太薄导致的浇铸不足、冷隔缺陷，拿到数模后不管是做铸件开模，还是做管路系统的装配仿真，都能直接使用，不需要再做额外的结构调整。
