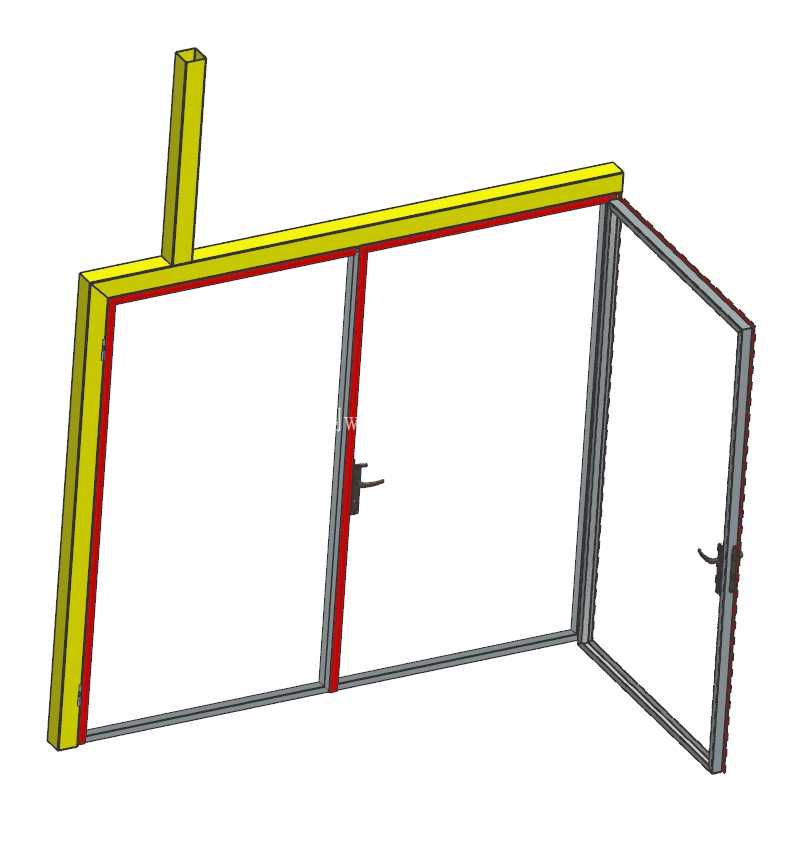

适配隔热外墙板的双扇门框结构设计

在工业与商业建筑的预制围护体系搭建场景中，外墙板与门框的适配性一直是现场安装环节容易出现密封失效、结构错位的核心痛点，这款双扇门框的设计，正是针对夹芯层板、热覆层板类隔热外墙的安装需求做的定向优化。从实际安装边界来看，门框整体采用L型转角布局，可直接适配建筑外墙转角位置的门洞预留位，竖向边框与横向顶框的型材截面做了等壁厚设计，边框外侧预留的卡槽宽度与常规100mm、150mm厚度的隔热外墙板侧边企口完全匹配，安装时无需额外裁切墙板，只需将墙板侧边卡入边框卡槽后打密封胶固定，即可保证门框与墙体之间的热桥阻断效果，避免传统门框安装时需要额外做隔热垫层的冗余工序。

门体部分采用对称式双扇结构，两扇门的合页安装位、锁具开孔位完全对称，在生产环节可采用同一套冲压、折弯模具完成门体钣金加工，无需为左右门扇单独开模，能有效降低批量生产的模具成本与加工换型时间。门扇与门框的贴合面做了阶梯式止口设计，止口位置预留了密封胶条的安装槽，关闭状态下胶条压缩量控制在3mm，既可以保证门扇开关的顺畅度，又能满足外墙围护要求的气密性与水密性指标，避免室外冷热空气通过门缝渗入室内，降低建筑暖通系统的能耗损失。

从结构受力角度考虑，门框顶框的型材内部做了加强筋设计，可承受顶部砌筑或装配的外墙板荷载，不会因为长期承重出现下挠变形，导致门扇开关卡滞。竖向边框的底部预留了与地面预埋件连接的固定孔位，安装时可通过膨胀螺栓与建筑地面结构刚性连接，配合顶框与上部墙体的固定点，整个门框的抗风荷载能力可满足中高层建筑外墙的围护要求。其中一扇门扇上设计了独立的把手锁具，另一扇门扇可通过插销与顶框、地面固定，日常通行时只需开启单扇门，需要搬运大型设备或物料时可将双扇门全部打开，最大化利用门洞的通行宽度。

在预制墙体集成环节，这款门框可在工厂预制阶段就与隔热外墙板完成装配，整体运输到现场后直接进行墙体模块的吊装拼接，相比传统现场安装门框的作业方式，能减少现场高空作业的工作量，同时避免现场切割、焊接作业对墙板隔热层的破坏，保证整个外墙围护系统的隔热性能一致性。门框的外露型材表面可根据建筑外立面的设计需求做粉末喷涂或氟碳喷涂处理，涂层附着力与耐候性满足户外长期使用要求，不会因为紫外线照射、温湿度变化出现涂层脱落、锈蚀的问题。

针对不同厚度的隔热墙板，门框的卡槽深度可通过调整型材挤出模具的参数做适配，无需改动整体的门框连接结构与门体五金的安装位置，可覆盖目前市面上主流的岩棉夹芯板、聚氨酯夹芯板、玻璃丝绵夹芯板等各类隔热外墙板的安装需求。门扇内部可根据项目的隔热、防火要求填充对应芯材，门框与门扇的配合间隙控制在均匀的2mm范围内，既不会因为间隙过小导致热胀冷缩时门扇与边框摩擦，也不会因为间隙过大导致密封性能下降。在三维建模过程中，所有的安装孔位、配合止口、卡槽尺寸都做了参数化关联，调整门框整体高度、宽度参数时，对应的五金件安装位、加强筋位置会自动匹配更新，可快速适配不同项目的门洞尺寸需求，减少结构设计人员的重复建模工作量。
