组合式儿童游乐设施含直滑螺旋滑台

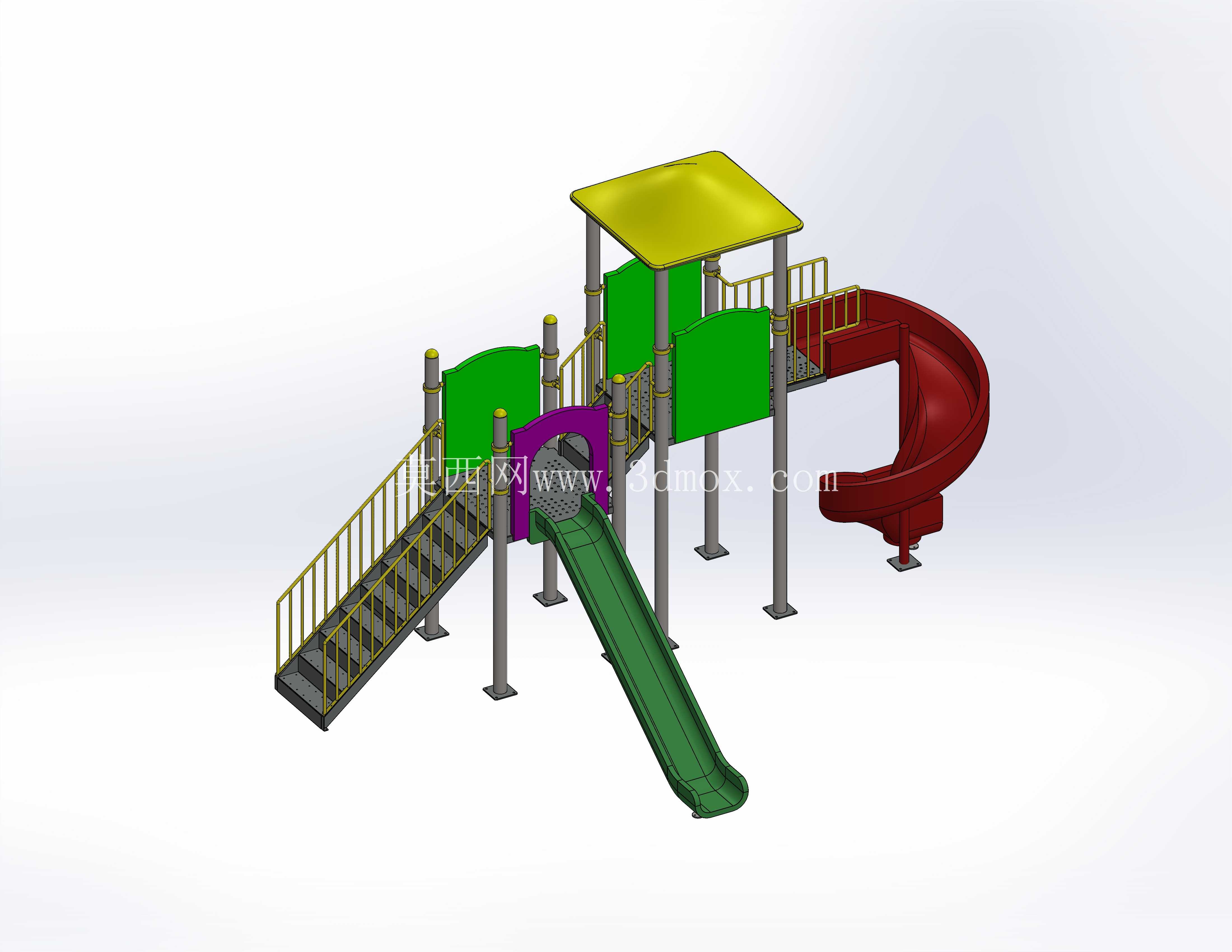

这套组合式儿童游乐设施的三维建模，核心面向社区公共活动区、幼儿园户外场地、商业综合体室内儿童区等场景的结构落地需求，建模过程中完全参照户外游乐设备的安全规范做结构校验，所有外露棱边均做了R15以上的圆角处理，避免儿童跑动磕碰造成伤害。从结构布局来看，整套设施以四根镀锌方管主立柱为核心支撑，立柱底部设计了180mm见方的安装法兰盘，法兰盘上预留4个φ14的膨胀螺栓安装孔，安装时需要匹配厚度不小于150mm的C20混凝土硬化基础，法兰盘与基础面之间需加装5mm厚的橡胶减震垫，既可以抵消儿童跑动跳跃带来的动载荷冲击，也能避免金属立柱与混凝土硬接触产生的异响，整套设施的安装边界控制在长6.2m、宽3.8m的矩形范围内，设施最高点距离安装完成面的高度为3.2m，周边需要预留不小于1.5m的安全缓冲距离，缓冲区域需铺设厚度不小于30mm的EPDM橡胶地垫，满足跌落防护的安全要求。

功能分区上，整套设施设置了两处独立滑道，其中直滑道采用倾斜角度32度的渐变截面设计，滑道入口处高度为1.8m，出口段做了1.2m长的水平缓冲段，避免儿童滑出时速度过快摔倒，滑道两侧设置了高度120mm的挡边，全程无结构断点；螺旋滑道采用180度回旋结构，滑道截面为U型，整体倾斜角度控制在28度，相比直滑道滑行速度更平缓，适合低龄儿童使用，螺旋滑道的支撑立柱额外加装了横向斜撑，抵消滑行过程中产生的侧向扭矩。设施的上层平台高度为2m，平台周边设置了高度1.1m的竖向栏杆，栏杆间隙控制在85mm，符合儿童安全防护的间隙要求，避免儿童头部卡入，平台地面采用花纹钢板做防滑处理，表面做了户外聚酯粉末喷涂，耐候性可满足户外5年以上使用不脱落锈蚀。

攀爬楼梯段设置在设施左侧，楼梯踏步高度为120mm，踏步宽度为280mm，适配儿童的步幅尺寸，楼梯两侧同样设置了与平台等高的防护栏杆，楼梯入口处设置了高度800mm的拱形装饰门，既做视觉引导也能避免儿童从楼梯侧面钻出。平台顶部设置了一体式的遮阳顶棚，顶棚采用微弧面设计，向前延伸300mm覆盖楼梯入口区域，可在户外场景下遮挡直射阳光，顶棚与立柱的连接采用不锈钢螺栓固定，可根据现场安装需求调整倾斜角度，适配不同纬度地区的日照角度。

建模过程中对所有连接节点做了细化处理，主立柱与横梁的连接采用内置角码加螺栓固定的结构，避免外露螺栓头划伤使用者，所有塑料材质的滑道、挡板部件均预留了2mm的安装间隙，抵消热胀冷缩带来的尺寸变形，金属部件的壁厚均做了明确标注：主立柱壁厚3mm，栏杆管材壁厚1.5mm，平台钢板厚度4mm，整体结构可满足同时容纳12名儿童在设施上活动的载荷要求，单点动载荷按1kN做结构校核，整体静载荷按5kN做校验，完全满足户外游乐设备的结构强度标准。在细节处理上，所有金属焊接部位均做了打磨抛光处理，去除焊渣与毛刺，喷涂前做磷化除锈处理，提升涂层附着力；塑料部件均采用滚塑工艺的结构设计，壁厚均匀控制在6mm，无尖锐棱角，安装时所有拼接缝隙控制在3mm以内，避免夹伤儿童手指。
