立式垂直转盘循环输送存储设备结构

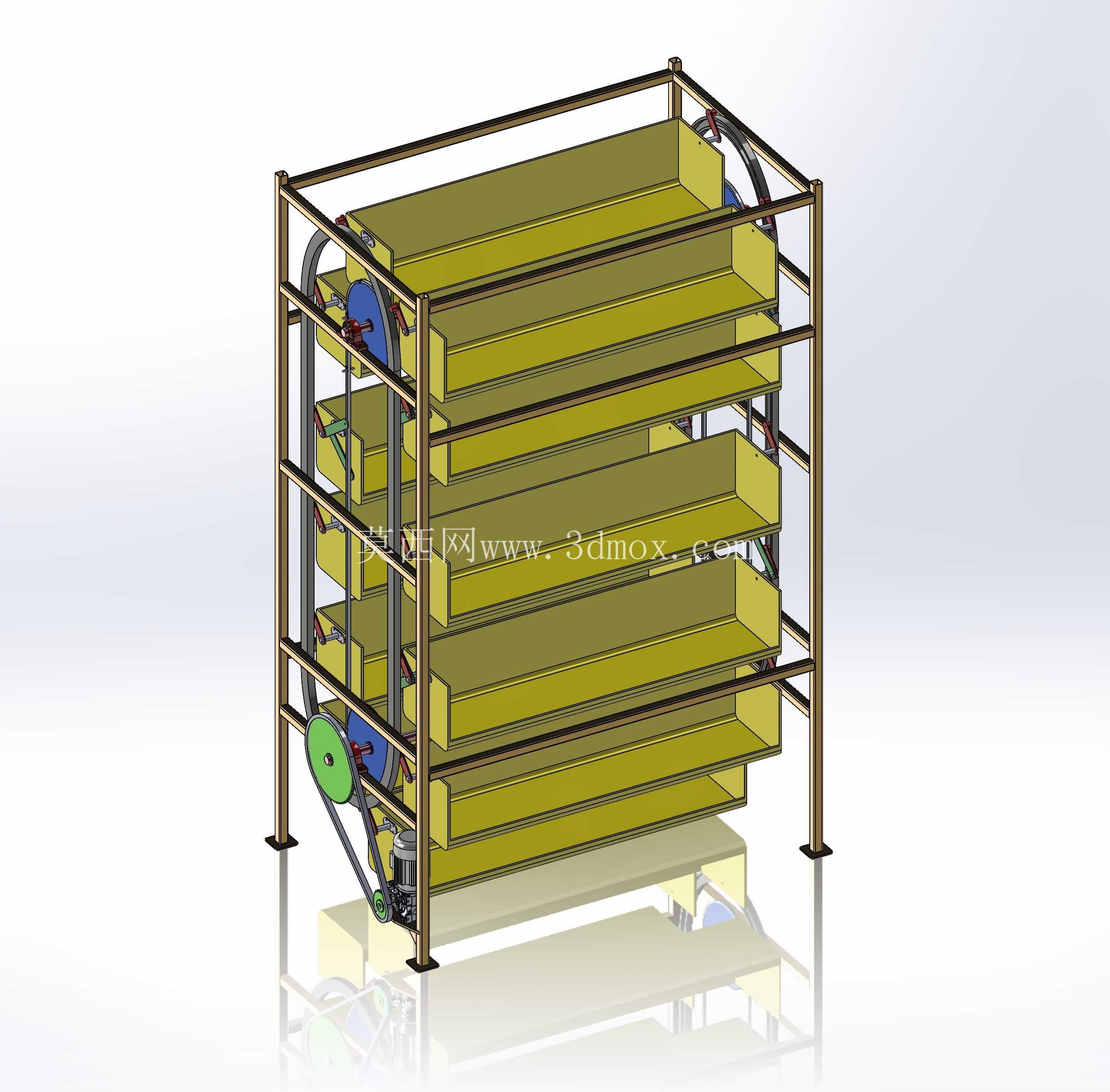

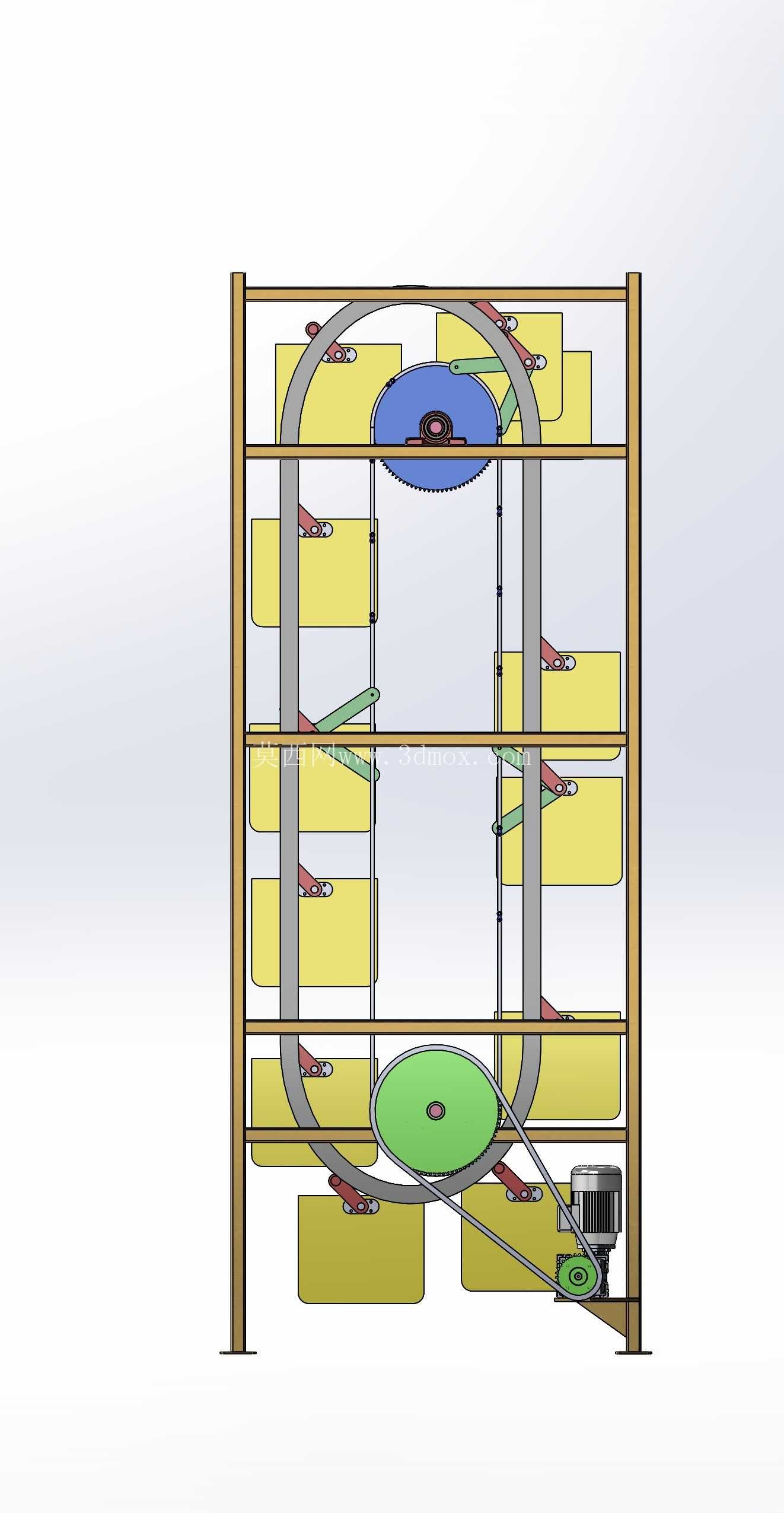

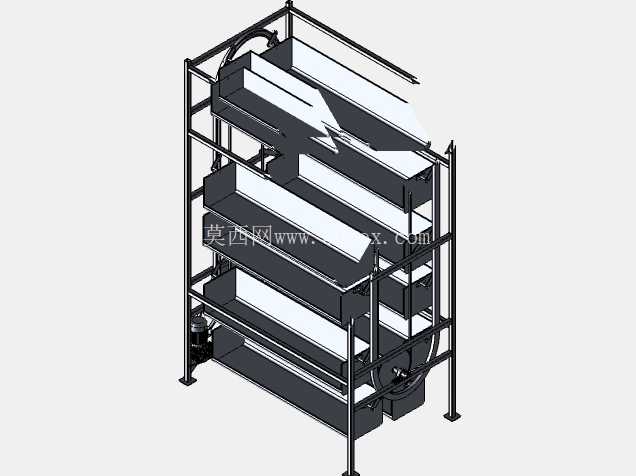

　　在车间小件物料周转、电商仓配拣选、产线工序间缓存这类对垂直空间利用率有较高要求的场景里，传统的平面输送线往往会占用大量地面面积，多层货架搭配人工或堆垛机的方案又存在取放效率低、结构冗余的问题，这类垂直转盘式的循环输送存储结构，正是针对这类痛点开发的专用设备。从结构组成来看，整套设备采用方通焊接的框架作为承载主体，四根立式立柱作为主要支撑构件，上下两端布置带张紧调节结构的链轮传动组，传动链条之间等距挂载多组敞口式料斗，料斗随链条做闭环回转运动，全程依靠链轮的啮合传动保证运行同步性，避免料斗在回转过程中出现倾斜撒料的问题。

　　料斗的设计采用浅槽式敞口结构，槽体边缘做折边强化处理，既可以放置周转箱、袋装小件、加工半成品，也能适配零散零件的直接盛放，料斗与链条挂载点采用铰接结构，在整个回转循环过程中，料斗始终保持开口水平向上的姿态，不会随链条的圆弧转向发生倾翻，这一细节设计直接省去了额外的姿态保持机构，降低了整体结构复杂度。传动端布置在设备下部一侧，采用电机搭配减速机的驱动组合，主动链轮与从动链轮的中心距可通过立柱上的长圆孔进行调节，方便后期维保过程中调整链条张紧度，避免链条长时间运行出现松弛跳齿的问题；传动侧还设置了透明防护挡板，既可以观察链轮链条的运行状态，也能避免人员衣物、工具卷入传动副，符合车间设备的安全防护要求。从安装边界来看，这类设备的占地面积仅为同存储量平面输送线的1/6左右，整体宽度可根据料斗的设计尺寸调整，常规适配400-600mm宽度周转箱的机型，整体宽度控制在1.2m以内，长度方向不超过1.5m，高度可根据车间层高、所需存储料斗的数量灵活调整，从2m的小型工序缓存机型到6m以上的仓储用高机型都可以通过增减立柱段、调整链条长度来实现，安装时仅需要在地面做膨胀螺栓固定，不需要额外搭建钢结构平台，对车间地面的承重要求远低于传统立体货架。

　　在实际功能逻辑上，设备可在任意高度设置取放料工位，操作人员只需要在固定工位通过控制按钮驱动转盘回转，就能将对应编号的料斗输送到取放位置，不需要人员登高或来回走动，对于多工序并行的产线来说，可以将不同工序的待加工件分别放置在不同料斗内，通过转盘循环实现不同工位之间的物料自动流转，省去了人工周转的搬运环节；在仓储场景下，这类结构可以作为小型垂直货柜使用，相比传统的垂直提升货柜，其结构没有复杂的托盘提升、横移机构，故障率更低，维保成本也更可控。

　　设计过程中需要重点关注几个核心参数的匹配：首先是链条的选型，需要根据单料斗最大载重、料斗总数量计算总载荷，选择对应破断拉力的输送用双节距滚子链，避免运行过程中出现链条断裂的风险；其次是料斗的铰接点间隙控制，间隙过大会导致料斗在运行过程中出现晃动，间隙过小则会增加铰接点的磨损，需要根据料斗载重预留合理的配合公差；另外是上下两端链轮的中心定位精度，需要保证两侧链轮的同轴度误差在允许范围内，否则运行过程中会出现链条跑偏、卡滞的问题。设备的框架采用分段式螺栓连接结构，方便运输过程中拆分，进场后可以快速组装，不需要大型吊装设备配合，对于现有车间的改造场景非常友好，不需要对车间布局做大规模调整就能快速投入使用。在运行速度设计上，常规工况下采用低速平稳运行模式，线速度控制在0.1-0.3m/s区间，既保证取料的响应效率，也避免速度过快导致料斗内物料滑落，同时可以搭配光电传感器实现料斗到位自动停止，不需要操作人员手动对位，进一步提升使用的便捷性。
