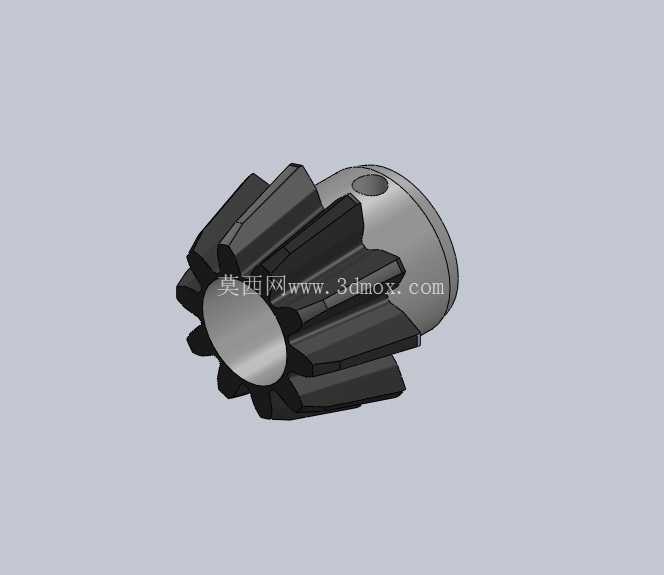

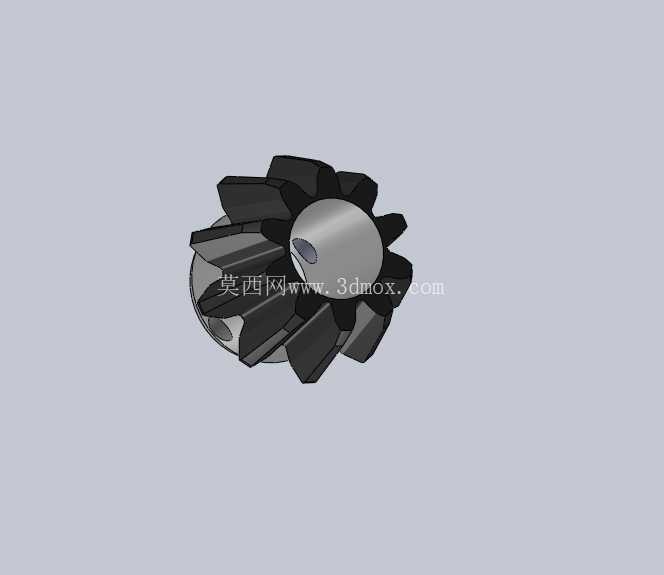

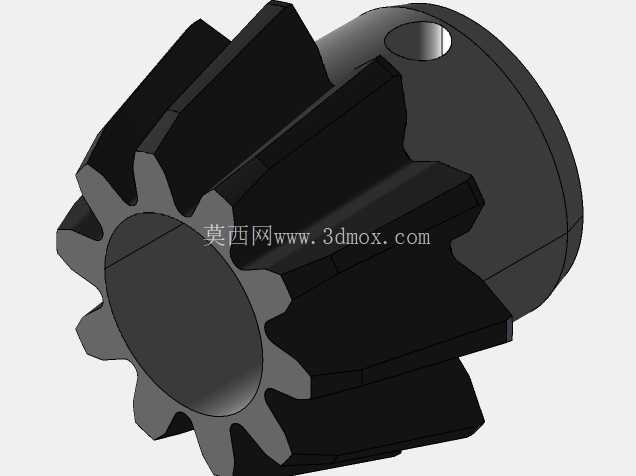

带安装轴孔的小模数锥齿轮传动件

在中小功率相交轴传动的工况场景里，这类小尺寸锥齿轮的应用覆盖范围极广，从农用机具的分动机构、小型输送设备的转角传动单元，到轻工机械的进给换向结构，都能见到这类零件的身影。不同于大规格重载锥齿轮需要配套复杂的支撑与润滑结构，这款锥齿轮的设计定位就是轻载、紧凑安装空间下的动力换向传递，本身集成了安装轮毂与轴孔，不需要额外加装连接套就能直接和动力输出轴配合，大幅缩减了整套传动机构的轴向占用尺寸。

从实际功能层面看，这款锥齿轮的齿形采用直齿锥齿结构，加工门槛低，装配时的轴向调整容错率更高，不需要像螺旋锥齿轮那样严格配对研磨啮合印痕，非常适合批量配套在对传动噪音、极限承载要求不算极端的通用设备上。齿部的轮廓做了等强度修形，齿根位置的过渡圆角经过优化，避免长期交变载荷下出现应力集中断齿的问题，轮毂上预留的紧定螺钉孔，可以在轴穿入后直接锁紧固定，不需要额外加工键槽的场景下也能传递额定扭矩，针对一些小扭矩、低转速的传动工位，这种固定方式的装配效率比键连接高不少，后期维护拆卸也更便捷。

设计过程中首先要匹配的是配对齿轮的安装距，这款齿轮的轮毂长度和齿顶圆直径做了协同优化，保证在标准安装距下，齿面的啮合接触区落在齿面中部，不会出现齿顶干涉或者齿根接触偏载的问题。轴孔的公差带选用过渡配合区间，既保证装配时不会出现过松打滑的情况，也不会因为过盈量太大导致装配时敲裂轮毂。齿部的模数选用小模数规格，适配的中心距范围在几十毫米级的相交轴传动，安装时需要注意两轴的交角偏差控制在允许范围内，一旦交角偏差过大，会导致齿面接触偏斜，轻则加剧齿面磨损，重则出现卡滞断齿的故障。

从安装边界来看，这款齿轮的最大外缘由齿顶圆决定，轮毂的外圆直径小于齿顶圆尺寸，所以在设计配套安装腔的时候，腔体内径只要略大于齿顶圆直径，预留出0.5到1毫米的运转间隙即可，不需要额外给轮毂位置预留更多空间。轴向的定位依靠轴肩和紧定螺钉配合，齿轮装入后端面和轴肩贴合，再拧紧紧定螺钉就可以完成轴向固定，不需要额外加装轴端挡圈，进一步压缩了轴向的安装空间。日常运转时，齿面的润滑可以采用脂润滑或者稀油飞溅润滑，因为直齿锥齿轮的啮合滑动比螺旋齿更小，润滑维护的周期也可以适当延长，适合在一些不方便频繁维护的设备工位使用。

在实际选型匹配的时候，除了核对模数、齿数、交角这些基础参数，还要注意安装轴的直径和这款齿轮的轴孔尺寸匹配，紧定螺钉的位置要对应轴上的平面或者凹坑，避免长期运转出现螺钉松动导致齿轮移位。这类小锥齿轮的失效形式大多是齿面磨损或者齿根折断，所以在设计阶段就把齿厚做了适当加厚，比同模数的标准直齿圆柱齿轮的齿根强度冗余更高，应对短时过载冲击的能力更强，在一些有小幅冲击载荷的农用机具、小型工程机械的辅助传动机构里，这种设计的零件使用寿命表现更稳定。
