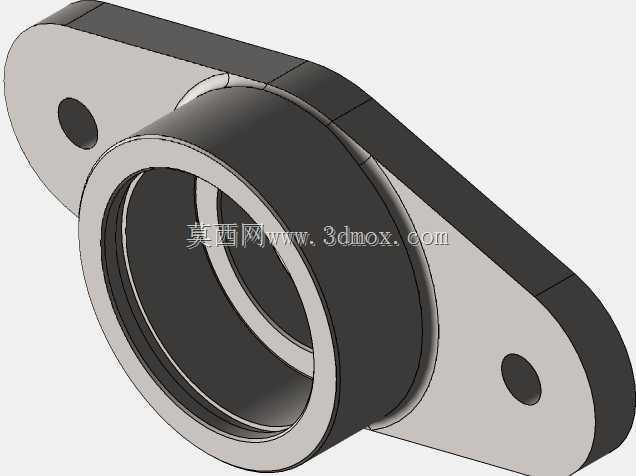

带菱形安装法兰的内嵌轴套支撑构件

　　在常规的农用作业机械、小型输送设备以及低压流体输送管路的配套支撑结构中，这类带菱形安装法兰的支撑构件是非常常见的基础承载零件，很多一线结构设计人员在做轴系配套或者管路定位的时候，都会优先选用这类结构形式的支撑件，核心原因是它的安装容错率比圆形法兰更高，对安装面的平面度要求相对宽松，在农机这类作业工况复杂、安装基准往往存在一定偏差的场景下，适配性表现非常突出。

　　从实际使用场景来看，这类构件最常被用在小型农机的传动轴端部支撑、播种机排种管的定位固定、以及小型输送线的从动辊端定位位置，它的核心功能是为穿入内孔的轴类零件或者管件提供径向的定位支撑，同时通过法兰上的两个安装孔完成和设备机架的刚性连接，避免工作过程中支撑件出现移位或者偏转。和常见的圆形四孔法兰支撑座不同，这款构件采用的是菱形切边的法兰结构，两个安装孔分布在法兰长轴的两端，安装时只需要对准两个孔位即可完成定位，不需要像四孔法兰那样反复调整四个孔的对位精度，在田间维修、生产线快速装配的场景下，能大幅降低装配的时间成本，对操作工人的技能要求也更低。

　　从设计思路层面拆解，这款构件的主体采用了阶梯式内孔结构，内孔靠近安装面的一侧做了小直径的止口设计，这个结构的作用是在安装时可以和机架上的预加工凸台形成配合，进一步限制支撑件的径向窜动，哪怕安装螺栓出现一定的松动，止口结构也能保证支撑件的中心位置不会出现过大偏移，避免轴系或者管路出现偏心磨损。法兰部分和中间的套筒部分采用了大圆角过渡连接，没有做尖锐的直角衔接，这是考虑到该零件采用SG铸造工艺加工的特性，大圆角过渡一方面可以降低铸造过程中应力集中导致的铸件开裂风险，另一方面也能减少铸件转角位置的缩孔、砂眼等铸造缺陷，提升零件的整体成品率。法兰的两个侧边做了平行的切边处理，除了刚才提到的降低安装对位难度之外，切边后的法兰轮廓宽度更小，在安装空间比较局促的位置，比如农机机架的型材间隙、输送线的侧板内侧位置，不需要预留太大的安装操作空间，就能顺利完成零件的放置和固定。

　　关于外形尺寸与安装边界，这款构件的法兰长轴尺寸要大于套筒的外径，短轴尺寸和套筒外径基本持平，两个安装孔的中心距经过标准化设计，适配市面上常见的2英寸、2.5英寸规格的型材安装孔位，安装孔采用了通孔设计，既可以穿螺栓进行刚性固定，也可以根据实际使用需求换成销钉做快速拆装结构。套筒部分的轴向长度根据支撑需求做了优化，既不会因为长度过短导致轴类零件穿入后支撑刚度不足，也不会因为长度过长造成材料浪费、增加零件整体重量，内孔的表面粗糙度按照铸造后精镗的工艺要求设计，不需要额外做衬套就能满足低速转轴的支撑需求，如果是用于高速转动的轴系，也可以在内孔中压入铜套或者滚动轴承，拓展零件的使用场景。

　　在实际选型应用的时候，需要注意几个关键的边界条件：首先是该零件采用铸造SG材料制作，本身的抗拉强度和抗冲击性能能够满足农机、普通输送设备的工况需求，但不适合用于重载冲击的场合，比如破碎机、重型压力机的轴系支撑就不适用；其次是安装面的平面度误差建议控制在0.2mm以内，虽然菱形法兰对安装面的适应性更好，但如果平面度误差过大，螺栓锁紧后会导致法兰变形，进而造成内孔圆度超差，加剧轴或者管件的磨损；另外两个安装孔的固定建议加装弹簧垫圈，在设备存在振动的工况下，可以避免螺栓因为振动出现松脱，提升连接的可靠性。很多新手设计师在选用这类支撑件的时候，往往会忽略套筒端面和运动部件的间隙预留，实际上在安装时需要保证套筒的非安装侧端面和相邻的运动部件之间预留至少1mm的间隙，避免工作过程中因为零件热胀冷缩或者装配累积误差，导致运动部件和支撑件端面出现摩擦卡顿。
