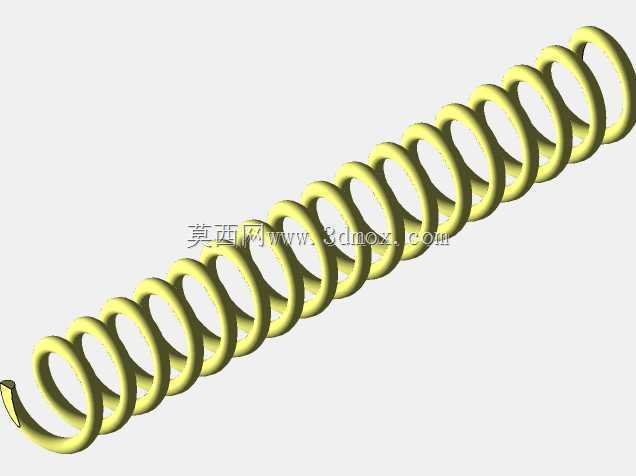

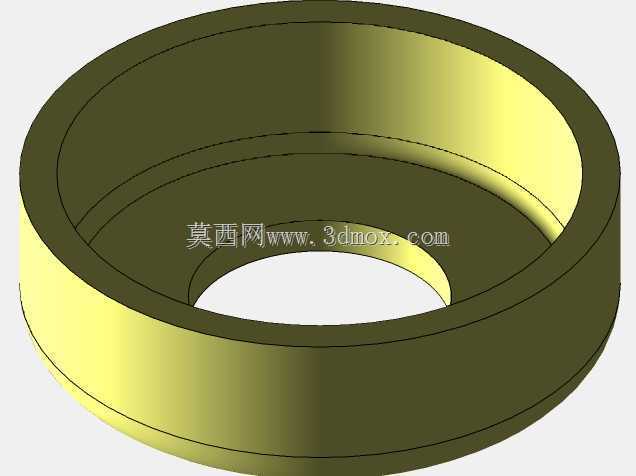

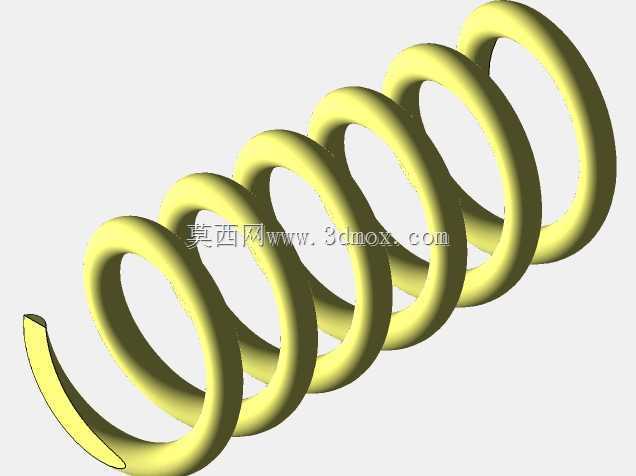

交流稳压器防震调节杆件结构设计

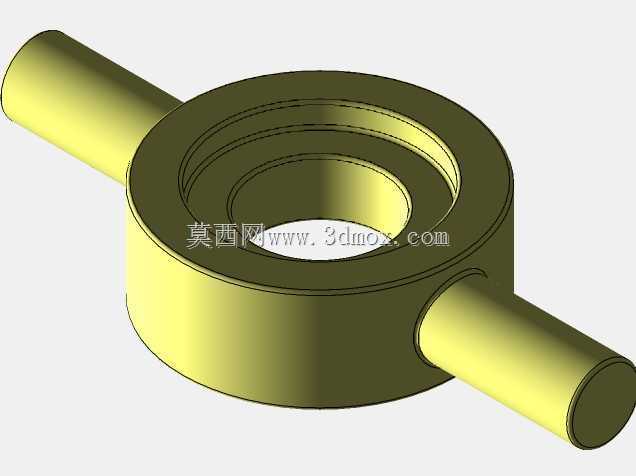

　　该杆件属于交流稳压供电设备内部的机械调整与防震支撑构件，整体为细长杆体结构，杆身主体采用圆柱长轴形态，一端设置带铰接孔的弯折连接端头，另一端做包覆防滑处理，适配稳压器机柜内部需要手动微调、张紧限位或者缓冲隔振的装配位置。在车间配电、工业现场稳压柜、老旧厂区供电改造这类工况里，交流稳压器长期处于周边设备振动、电网负载频繁波动、柜体内部铁芯与调压机构持续小幅动作的环境，普通刚性连杆容易在长期微动下出现连接松脱、配合面磨损，甚至带动调压碳刷或者传动摆臂出现位置偏移，最终造成稳压输出精度漂移。这款防震杆件在设计时没有采用整杆等直径直连的方案，而是把长杆主体作为传力段，末端弯折出带同轴通孔的铰接座，铰接孔可以穿入销轴，和调压机构的摆臂、

　　张紧支架或者防震安装座形成回转配合，允许杆件在工作过程中随联动部件产生小角度摆动，抵消机构动作时的别劲应力，避免硬连接带来的弯矩反复作用在杆身和连接座上。杆身远离铰接端的区段做了防滑包覆处理，当该杆件作为手动调整部件使用时，运维人员可以握持该段转动或者推拉杆件，包覆层增大接触面摩擦力，即使手上沾有少量灰尘、防锈油也不会出现打滑；如果该端作为插入式固定端使用，包覆层还可以填充装配孔的配合间隙，吸收周边传递过来的高频小幅振动，降低杆件在孔内的窜动与碰撞异响。从安装边界来看，细长杆身的径向占用空间很小，能够顺着稳压器柜体内部的布线空隙、铁芯组件旁侧的狭长空间布设，不需要在柜体内部额外预留宽大的安装平面；铰接端头的外轮廓做了圆滑过渡，

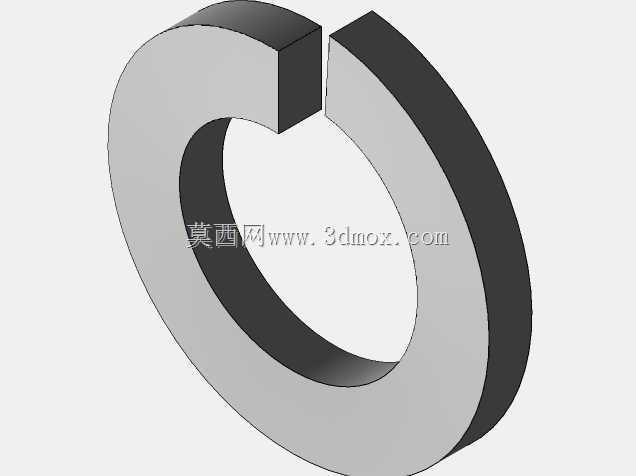

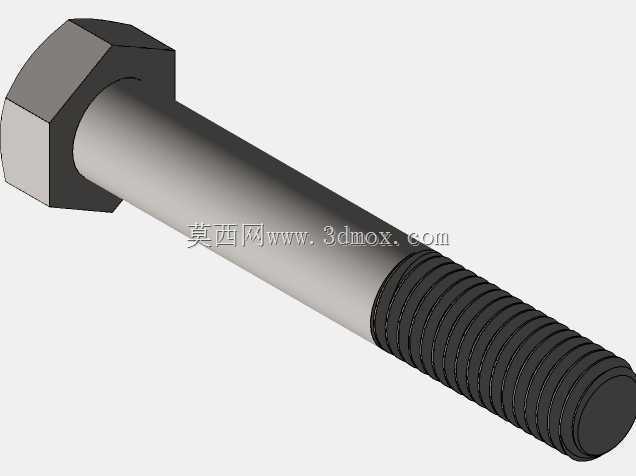

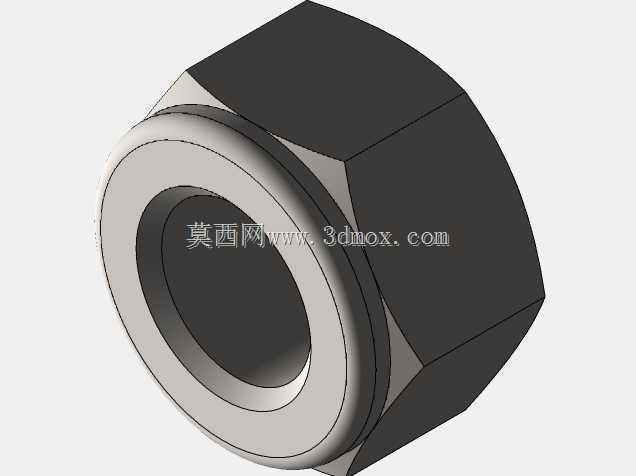

　　没有突出的尖锐棱边，装配时不会剐蹭周边的供电线缆和绝缘衬板，销轴穿入后两端可以加装开口销或者轴用挡圈限位，防止设备长期运行中销轴受振动脱出。设计过程中首先要确认铰接孔的中心距，也就是孔中心到杆身末端的有效长度，这个尺寸直接决定联动机构的行程范围：长度过长会让调整行程超出调压机构的允许摆动角度，长度过短则会导致张紧力不足、防震缓冲余量不够。杆身的直径选取需要兼顾刚性与轻量化，杆径过粗虽然抗弯曲能力提升，但会增大整个调整机构的运动惯量，联动时带动摆臂动作的阻力变大，手动调整手感发沉；杆径过细则在长期承受轴向推拉力或者侧向小幅振动时容易出现弯曲变形，一旦杆身弯曲，铰接端的回转中心就会偏移，整套调压联动机构的动作线性度会被破坏。

　　铰接端头的孔位同轴度需要重点控制，孔轴线和杆身轴线的空间位置关系要和配套摆臂的运动平面匹配，如果孔位偏斜，销轴穿入后会长期承受附加扭矩，配合面会出现偏磨，使用一段时间后杆件的动作间隙会明显变大。杆身和弯折端头的衔接位置做了渐变过渡，没有出现直径突变的直角台阶，这类位置在振动工况下是应力集中的高发区域，圆滑过渡可以分散杆身摆动时产生的交变应力，避免杆件在长期往复受力后从衔接根部断裂。防滑包覆段的长度需要覆盖手动操作的握持区间，同时不能延伸到杆身的装配配合区段，防止包覆层被夹在固定配合面之间造成装配尺寸超差。在整机装配逻辑里，该杆件承担的并不是主承载受力功能，而是作为调整、联动、隔振的辅助部件，它的存在让稳压器内部的机械调压动作不再是生硬的刚性硬顶，铰接端释放回转自由度，杆身传递调整作用力，端部包覆层吸收细碎振动，三个结构部分各自对应现场工况里的一类实际问题。建模时可以先绘制杆身的中心轨迹，沿轨迹扫描出圆柱主体，再在末端拉伸成型铰接端头并切除销轴通孔，包覆段通过不同直径的柱体叠加或者表面包覆特征实现，弯折衔接处通过圆角特征过渡，完成后需要核验杆件在最大摆动角度下和周边柜体、线圈组件、传动部件的最小安全间隙，保证全行程内没有运动干涉，同时核对铰接孔的配合公差，确保销轴穿入后既能灵活转动又没有过大的旷量，适配稳压器长期连续运行的使用需求。
