料斗计量给料转轴装配结构

　　该组件面向颗粒物料定量输送场景，常见于小型播种设备、掺混配料装置以及试验台给料单元中，核心作用是把料斗内连续堆积的种子、颗粒肥料或类似散料，按照设定容积逐段分隔并稳定排出。现场布置时，组件一端伸入料斗下部的容料腔，外侧通过带安装孔的法兰形支撑板固定在机架侧板上，伸出轴端承接链轮、带轮或连杆驱动，使内部计量转子随轴同步转动。

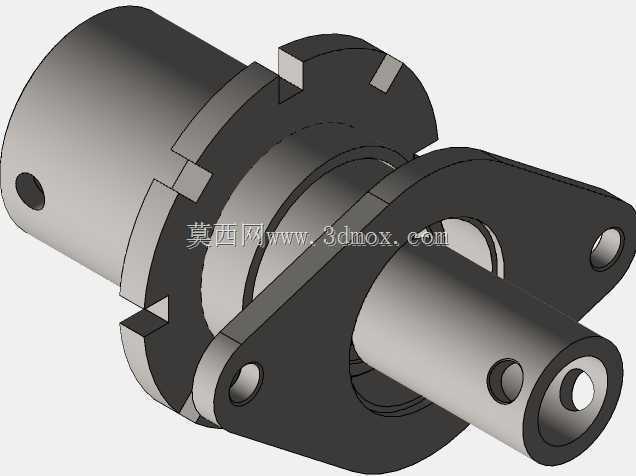

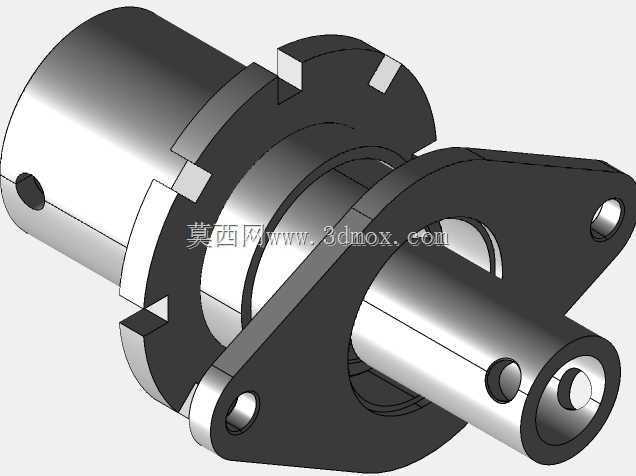

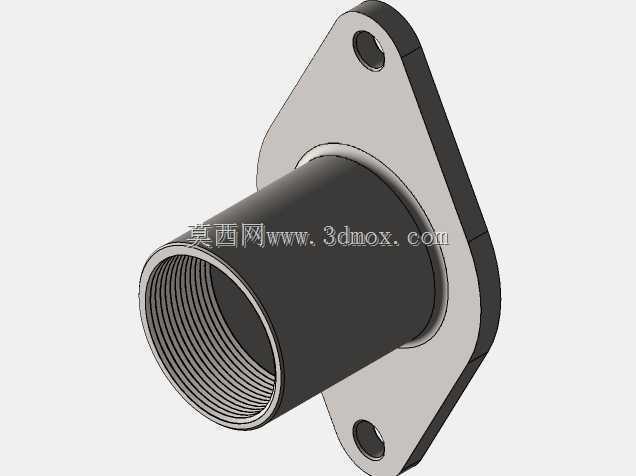

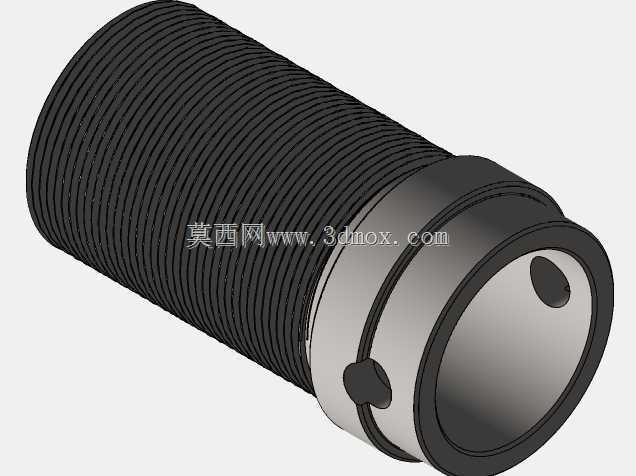

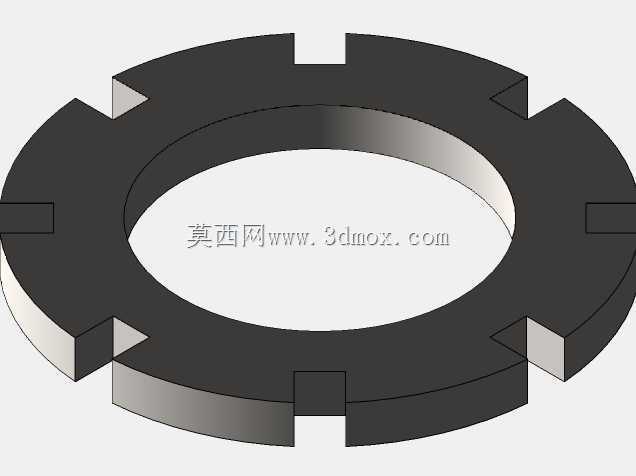

　　从结构层次看，左端圆柱段作为料腔配合套，外径与料斗底部座孔形成小间隙配合，承担径向定位并阻挡散料从装配缝隙外溢；相邻的环形凸台构成轴向贴合面，安装时压紧密封垫或直接抵靠料斗壁面，限制组件向内窜动。中部异形支撑板并非简单圆形法兰，而是根据机架避让轮廓切出双耳式外形，两个通孔用于穿装紧固件，板体上的凸起卡位与料斗侧壁凹槽对应，可防止工作振动中整套部件随轴跟转。

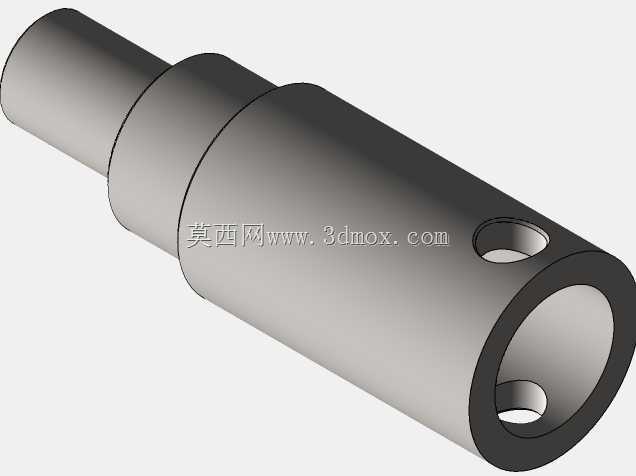

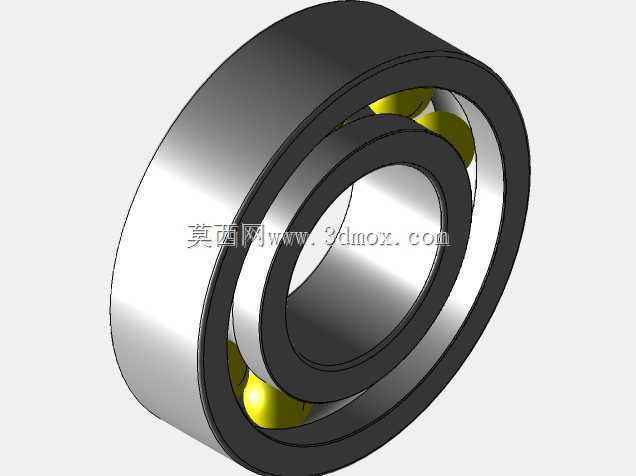

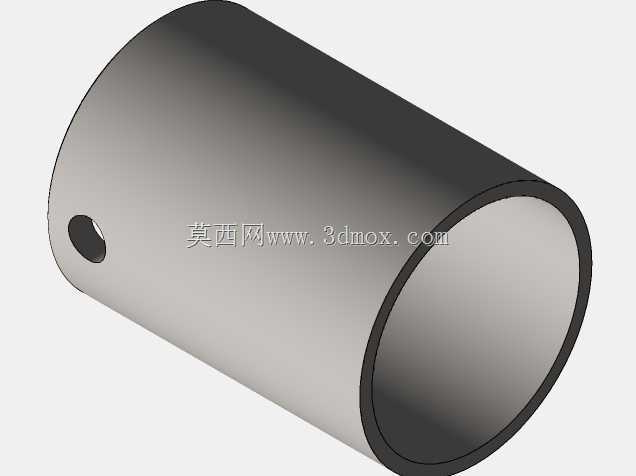

　　右端伸出轴采用阶梯轴设计，末端中心孔既可以作为加工时的顶尖定位基准，也能在长跨度布置时接入支承套；轴侧横向小孔用于穿装销钉或紧定螺钉，将外部驱动轮的扭矩可靠传递到转子，避免键连接在小尺寸轴段上占用过多直径。轴根部与支撑板之间保留了装配间隙，能够容纳垫圈、防尘圈或简易滑动轴承，适合农田多尘、肥料轻微腐蚀的使用环境。

　　计量功能主要依靠转子容腔完成：轴体带动内部槽轮旋转时，颗粒物料靠重力填入槽腔，转过遮断区域后在下方出料口释放，每转排量由槽腔有效容积决定。需要调整播种量或肥量时，可通过改变驱动速比、调整外部挡板开度，或更换不同槽深的转子来实现；组件本身的同轴圆柱面、限位凸台和法兰定位面，则保证更换转子后容腔与料斗出口仍能对齐，不会出现偏磨、卡料或局部漏料。

　　建模时需要重点控制三类边界：一是料腔配合外径与料斗座孔的同轴关系，若不同轴，转子转动会出现擦腔；二是支撑板安装孔的孔距和贴合面平面度，孔距偏差会导致紧固件强行拉装，使轴承受附加弯矩；三是伸出轴的有效长度和销孔位置，需与外部驱动轮、隔套及机架外侧空间匹配，防止带轮干涉护罩或连杆行程碰板。

　　外形上，组件沿轴向呈细长布置，径向最大轮廓集中在中部支撑板，适合从料斗侧方整体穿装；维修时拆下两端紧固件即可抽出转子部分，清理残种、肥料结块或更换密封件都比较方便。各台阶过渡处采用小圆角，可减少热处理和加工过程中的应力集中，也能避免散料在尖角处长期滞留。板体上的非对称切边不是装饰结构，而是为了避开邻近机架折弯边和料斗加强筋，在有限安装空间内获得足够扳手空间。

　　在实际选型中，这类组件更强调排量稳定性、拆装维护性和颗粒通过性，而不是高速承载能力。设计转速通常较低，载荷以小扭矩和轻微径向挤压为主，因此配合选择不宜过紧：转动部位需保证转子灵活，静止定位部位则要限制整体偏移。对于种子类易损伤物料，槽腔边缘应保持圆滑；对于肥料类吸湿物料，配合间隙和表面粗糙度要兼顾防结垢与防泄漏。通过三维装配校核，可以提前检查转子与料斗、支撑板与机架、轴端与驱动件之间的干涉关系，也能据此导出工程图，明确车削、铣削、钻孔和装配时的关键尺寸链。
