外螺纹安装式万向牛眼滚珠滚轮结构

做输送线、工装治具设计的工程师对这类带螺杆的牛眼滚轮不会陌生，它和常规平板安装的万向球不同，外螺纹结构直接解决了安装板厚度不统一、需要快速调节支撑高度的场景痛点。先从实际应用场景说起，这类滚轮最常出现在工装板输送线的分料工位、钣金件加工的辅助支撑台、模具换模的滑动导向面，甚至是小型分拣设备的货物转向区——只要是需要让工件在平面上实现任意方向滑动、又不能给工件表面造成硬划伤的位置，这类带螺杆的牛眼滚轮都是性价比极高的选型方案。

从功能特性上拆解，这款滚轮的核心是端部的淬硬钢珠，钢珠和内部承托座之间留有均匀的滚动间隙，内部填充润滑脂后，钢珠可以在任意方向自由转动，承载时钢珠和工件表面是点接触，滚动阻力远低于普通的平面滑动支撑，哪怕是表面经过抛光的不锈钢板、亚克力板，也不会在推移过程中留下划痕。和不带螺杆的压入式牛眼轮相比，M12规格的外螺纹安装方式灵活性高很多：安装时只需要在安装板上打对应的光孔或者螺纹孔，从背面拧上螺母就可以固定，不需要额外加工沉台，后期如果需要调整滚轮的突出高度，只需要转动滚轮本体调节螺纹旋入深度，再锁紧背母就能完成高度校准，对于多滚轮排布的支撑台来说，这种调节方式可以快速把所有滚轮的支撑面调至同一水平面，避免工件放置后出现倾斜、卡滞的问题。

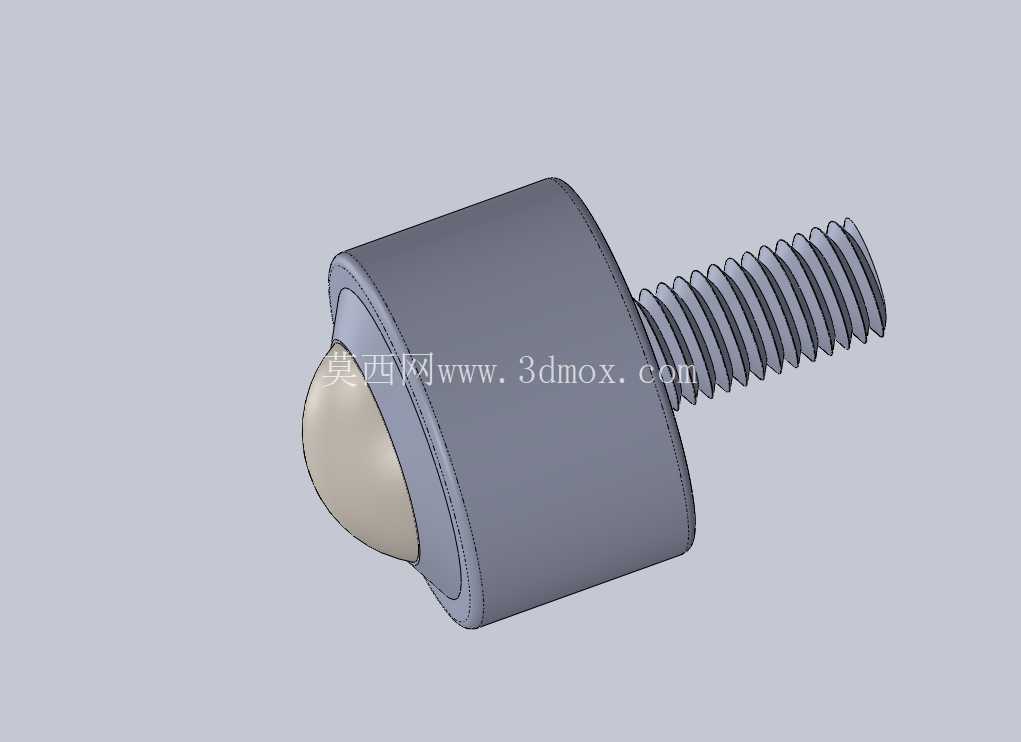

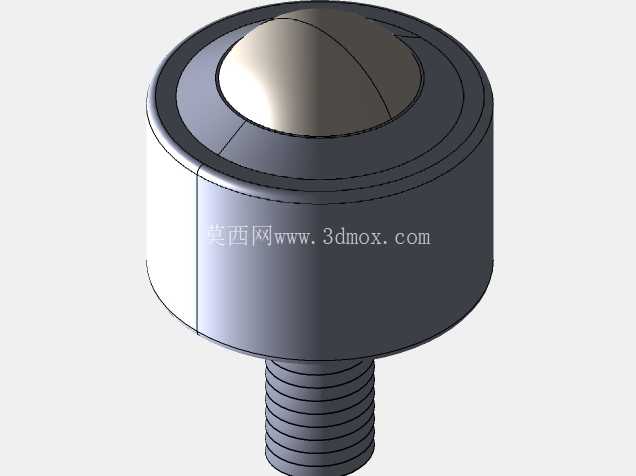

再说到设计思路，这款模型的结构拆分非常清晰：主体是圆柱形的外壳，外壳内部加工有容纳钢珠和内部承托的型腔，端部做了收口处理，收口的弧度刚好卡住钢珠，既不会让钢珠在受力时从外壳脱出，又能保证钢珠有足够的突出量接触工件；螺杆部分和圆柱形外壳是一体式结构，螺纹规格为标准M12，螺杆长度32mm，这个长度可以适配10-25mm厚度范围的安装板，覆盖绝大多数铝型材机架、钢板焊接机架的安装厚度需求。钢珠的直径和外壳直径做了匹配设计，外壳外径大于钢珠直径，安装后相邻滚轮之间的最小排布间距可以控制在外壳直径加2mm的范围，不会因为钢珠突出过多出现相邻滚轮干涉的问题。

从安装边界来看，设计排布这类滚轮的时候，首先要核算单颗滚轮的额定承载，钢珠直径越大承载能力越强，这款M12螺杆的牛眼轮单颗承载通常在50-80kg区间，排布时需要根据工件总重量计算冗余量，通常按照总重量的1.5倍分配单颗承载，避免工件压上后滚轮出现变形卡滞。安装时要注意钢珠的突出高度，通常钢珠突出外壳端面的高度在3-5mm区间，调节高度时要保证所有滚轮的钢珠顶点在同一平面，高度差控制在0.2mm以内，否则工件推移时会出现跳动。另外如果是用在有切削液、粉尘的加工场景，选型时要注意外壳的密封结构，这款模型的钢珠和外壳收口位置留有微小间隙，适合干燥无大量粉尘的车间环境，如果是潮湿多尘的场景，需要额外增加密封毡圈的结构，避免杂质进入内部磨损钢珠和承托座。

很多新手工程师在做这类滚轮排布的时候容易犯两个错误：一是排布间距过大，导致工件边角位置悬空，推移到两个滚轮中间的时候出现下沉卡滞，通常排布间距要小于工件最小边长的三分之一，保证工件在任意位置都至少有三颗滚轮同时接触支撑；二是螺纹锁紧时没有加防松垫圈，设备长时间运行产生振动后，滚轮会出现松动转动，导致支撑高度变化，所以安装时必须搭配平垫和防松弹垫，有高频振动的场景还可以在螺纹上涂少量螺纹锁固胶。这款三维模型完整还原了外壳、钢珠、螺杆的所有配合尺寸，导入装配体后可以直接用来做排布干涉检查，不需要再重新测绘建模，能节省不少工装设计的时间。
