面板安装型BNC射频同轴连接器结构

　　这类BNC接头在测试仪器、通讯机箱、视频传输设备和工业控制柜里使用频率很高，核心作用是在面板开孔位置完成同轴电缆的可靠接驳，把高频信号从机箱外部引入内部电路板，或者由内部信号源向外输出。实际装机时，工程师先在金属或非金属面板上开出对应直径的圆孔，再将接头主体从面板前侧或后侧穿入，依靠六角锁紧螺母与前端限位台阶把整个连接器夹紧在面板上，螺母和面板之间可根据防护、接地需求加装平垫、弹垫或者密封垫圈。

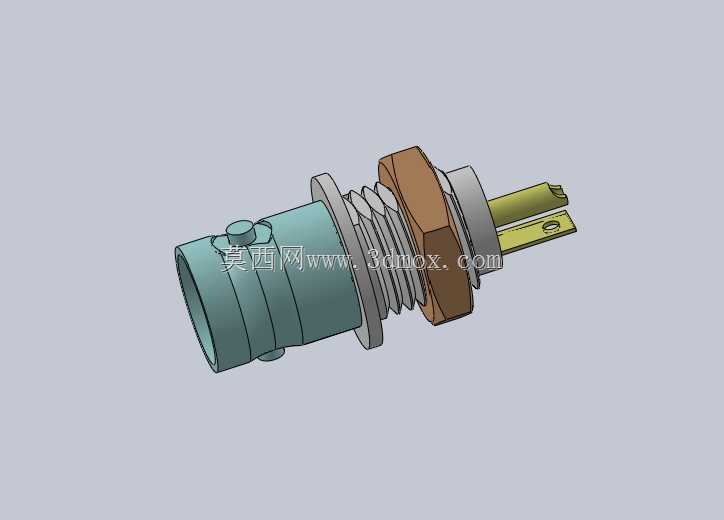

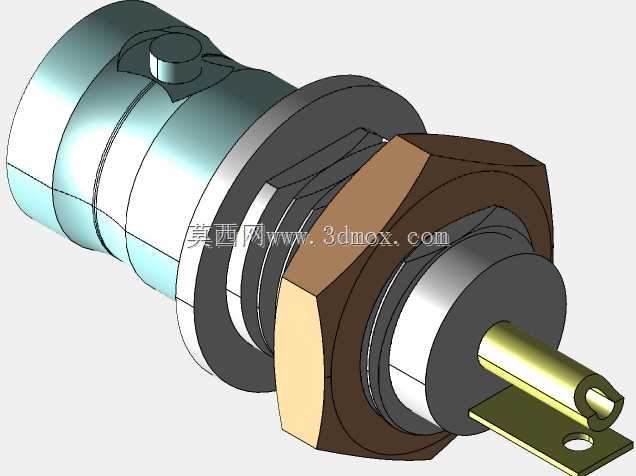

　　从结构上看，接头前端是BNC标准卡口套筒，内壁保留卡口配合槽，外侧设有与BNC插头对应的旋锁卡位，配对插头插入后旋转约四分之一圈即可完成锁定，这种卡口式连接相比螺纹接头在频繁插拔的测试场景中效率更高，同时能提供稳定的轴向保持力，避免线缆受拉扯时出现信号瞬断。套筒内部设置介质支撑与中心接触件，中心导体沿接头轴线延伸，尾部以插针或焊片形式呈现，图中尾部可见扁平焊接端子，便于直接与电路板焊盘、同轴电缆芯线或者内部跳线进行锡焊连接。

　　外导体部分采用阶梯圆柱结构，靠近面板的位置加工有外螺纹段，螺纹长度覆盖常规面板厚度范围，并预留螺母旋合余量；六角螺母的对边尺寸按照标准扳手空间设计，装配时可用开口扳手锁紧，避免徒手拧紧造成接触松动。接头尾部的外导体延伸段与中心端子之间保持严格同轴关系，介质材料把中心针固定在轴心位置，控制特性阻抗连续，减少高频段的反射与驻波。设计过程中需要重点保证卡口轴线、螺纹轴线、中心针轴线三者重合，任何偏心都会导致配对时插拔阻力增大、接触电阻波动，甚至在振动环境下出现误解锁。

　　建模时通常先按面板安装边界确定穿板孔径与最大允许厚度，再反推螺纹段长度和限位台阶直径。前端套筒外径要满足BNC配对接口的互换要求，外侧卡槽位置、锁扣缺口角度都需参照通用BNC尺寸链，保证与市面标准插头兼容。六角螺母单独建模并保留装配间隙，垫圈按照实际选型叠放在螺母与面板之间；尾部焊接端子要给出开孔或焊片宽度，方便线缆芯线插入后焊接，同时控制端子与外导体之间的爬电距离。

　　在设备布局阶段，这类连接器不能只看本体长度，还要在面板后侧预留电缆弯曲半径、扳手操作空间以及插头插拔时的手部空间。多只BNC接头并排布置时，中心距过小会导致插头外壳互相干涉，或者锁紧螺母无法下扳手；靠近机箱边缘安装时，还要检查卡口旋转行程是否与边框、加强筋冲突。对于接地要求较高的金属面板，接头外导体法兰面应与面板保持导电接触，喷漆或氧化区域需要在安装位做遮蔽处理，确保屏蔽层连续，降低外界电磁干扰对微弱射频信号的影响。

　　结构细节上，前端套筒与主体之间的台阶承担面板轴向定位作用，台阶面到螺纹末端的距离决定了可夹持厚度范围；若面板较薄，可通过增加垫圈补齐，防止螺母锁紧后接头仍有窜动。中心接触件尾部不宜过长，否则焊接后容易与邻近器件短路；也不能过短，避免电缆芯线搭接受限。外导体表面通常采用金属镀层以提高导电性和防腐蚀能力，三维结构中需要把镀层视为薄层，不改变装配尺寸链。

　　在维修和生产环节，这种穿板BNC接头的优势在于外部插拔操作不会把扭矩直接传递到内部焊点，面板承担了主要机械固定作用，内部焊接端只负责电气连接。选型时工程师会结合信号频率、电缆外径、面板厚度以及后侧安装深度综合判断，而模型中完整表达的套筒、螺纹、螺母、介质、中心针和焊接端子，正好可以用于干涉检查、开孔图生成、装配指导以及接插件兼容性核对。
