大直径带刻度圆盘类工装承载构件

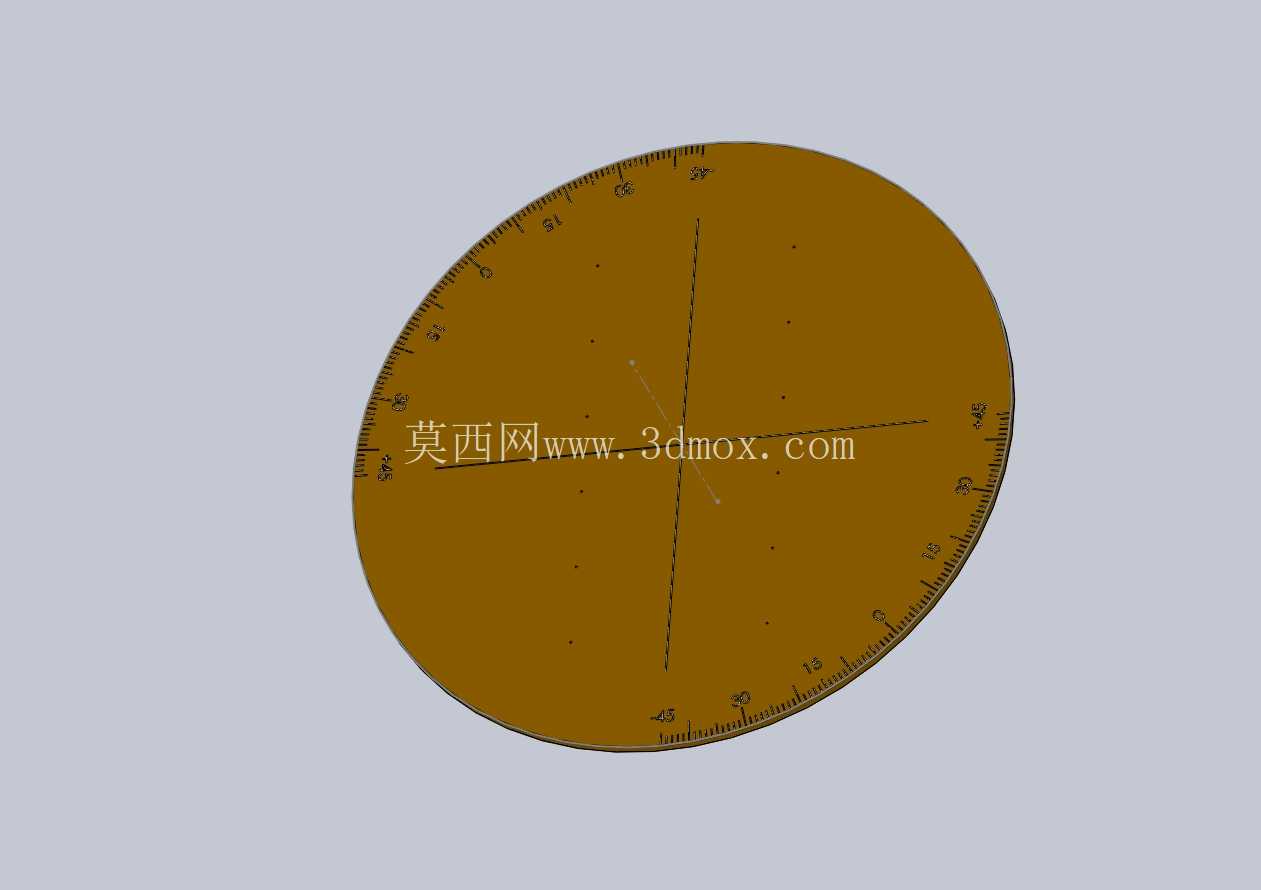

在重型工装夹具、回转工作台、大尺寸分度检测平台的设计场景中，这类大直径薄型圆盘构件是核心的承载基准件，很多工程师在做回转类工装设计时，往往容易忽略盘面平面度、刻度标识精度与安装基准的同轴度要求，导致后续装配后出现回转跳动、分度偏差的问题，直接影响整套工装的使用精度。这款圆盘的外形尺寸为直径1000mm、厚度16mm，属于大径厚比的薄型盘类零件，设计时首先要考虑的是盘面的刚性冗余，因为16mm的厚度对应1米的直径，如果材料选型或加强结构设计不到位，盘面在承受均布载荷或者偏载时很容易出现翘曲变形，尤其是在作为压铸模具配套工装的承载基准时，高温工况下的热变形量也要纳入前期校核范围，不能只按常温静载荷计算刚性。

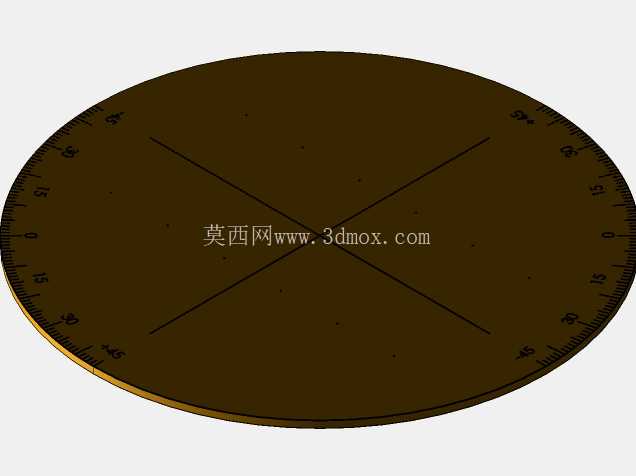

从功能特性来看，盘面边缘蚀刻的整周刻度线，是为了满足手动分度、转角对位的使用需求，刻度的基准零位与圆盘中心安装基准的同轴度公差需要控制在合理范围内，每一格刻度对应的角度偏差要匹配实际使用场景的精度要求，不需要盲目追求过高的刻线精度，毕竟这类构件多用于工装粗定位、工序间转角对位的场景，过高的精度要求会大幅提升加工成本，反而造成性能冗余。盘面中心的十字基准线，是装配时的对位参考，方便操作人员快速找正工件与圆盘中心的同轴度，减少装夹找正的辅助时间，这一点在批量工件的加工工序中，能有效提升装夹效率，降低操作人员的劳动强度。

设计思路上，这类圆盘的安装边界需要提前与配套的回转支承、工作台转轴做匹配，中心安装孔的公差、端面跳动公差要和对接轴的公差带适配，避免出现装配过盈量不足导致的回转松动，或者过盈量过大造成的装配应力集中。盘面的平面度要求需要根据实际承载的工件类型确定，如果是作为压铸工序的模具承载盘，盘面还要考虑高温铝液飞溅的防护，表面做相应的硬化处理，提升盘面的耐磨性能与抗热变形能力；如果是作为检测平台的基准盘，平面度要求就要相应提高，同时要设计合理的起吊结构，方便大尺寸圆盘的吊装转运，毕竟1米直径的钢质圆盘自重不小，没有预留起吊位的话，现场安装转运都会存在安全隐患。

在实际应用场景中，这类圆盘除了配套压铸模具做承载转台，还可以用于焊接变位机的工件承载盘、大型回转货架的基准转盘、涂装生产线的回转工作台基础构件，不同场景下对盘面的载荷要求、转速要求、耐环境要求都有差异，建模时需要将这些可变参数做模块化处理，方便后续根据不同工况调整盘面厚度、刻度精度、安装孔位分布，不需要重新从零开始建模，能大幅提升同系列构件的设计效率。很多新手工程师在做这类盘类零件建模时，容易忽略刻度线的阵列逻辑，整周360度的刻度如果逐个绘制会浪费大量时间，采用圆周阵列的方式配合刻度线长度的差异化设计，就能快速完成整周刻度的建模，同时要注意刻度线的深度不能过深，避免影响盘面的结构强度，也不能过浅导致后续使用过程中刻度磨损过快，看不清标识。另外，薄型大直径圆盘在加工过程中容易出现装夹变形，建模时还要考虑加工工艺性，预留合理的加工余量，配合工艺筋结构减少加工后的变形量，保证成品的平面度符合设计要求。
