户外小型入口遮雨棚结构设计方案

这款入口遮雨设施的设计，最初是针对小型独栋建筑、园区岗亭、户外设备舱这类小尺度入口的遮雨遮阳需求做的方案，日常落地场景里，很多郊野营地的服务点、山地步道的值守入口、小型独立商铺的外门，都需要这类不占过多空间、安装灵活的遮雨结构，避免人员在入口处停留掏钥匙、扫码核验的时候被直晒或者淋雨，同时也能减少雨水顺着门扇缝隙倒灌进室内的概率。

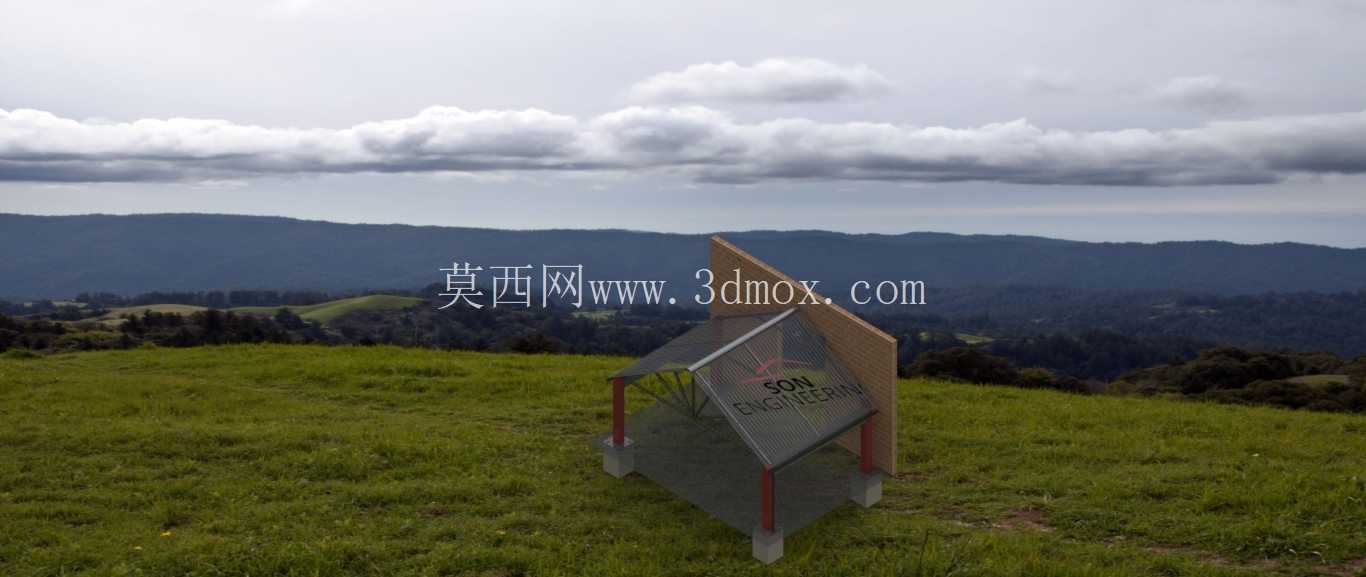

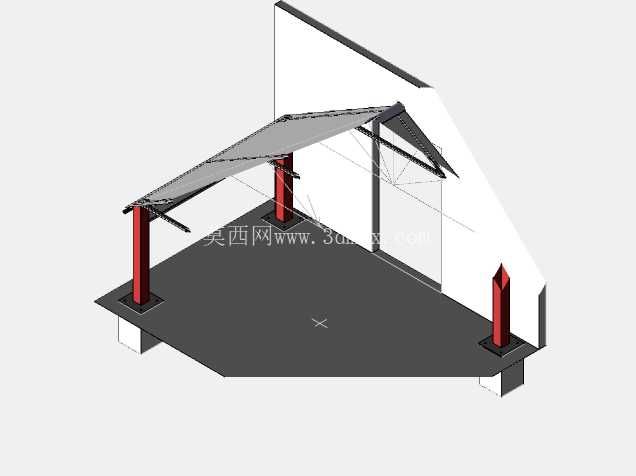

从结构设计的逻辑来看，整个棚体采用斜置单坡排水的构型，没有做复杂的多坡面拼接，一方面是小尺寸入口不需要过大的覆盖面积，单坡结构的排水路径直接，雨水顺着坡面直接落到建筑外侧的排水区域，不会在棚面形成积水窝，减少长期使用后的渗漏隐患。支撑结构采用三根立式金属立柱做主要承载，立柱底部设置了带安装孔的固定脚座，可以直接通过膨胀螺栓固定在硬化的混凝土地面或者台阶侧方的结构面上，不需要做额外的复杂地基处理，适配大部分已建成入口的安装条件，不会对原有地面铺装造成大面积破坏。

棚面的承载框架采用薄壁矩形管焊接成型，框架边缘做了折边包边处理，一方面可以固定覆盖的面板材料，另一方面折边结构能提升整个框架的抗扭刚度，避免户外大风环境下棚面出现震颤变形。覆盖面板选用半透明的耐力板材质，相比全不透光的金属面板，半透明材质可以在遮雨的同时保留部分自然采光，避免入口区域因为棚体遮挡变得过于昏暗，同时耐力板的抗冲击性能优于普通玻璃，即使遇到户外的小尺寸坠物、冰雹冲击也不容易碎裂，后期维护更换的成本更低。

安装边界的适配性上，整个棚体的悬挑长度控制在1.2米左右，横向覆盖宽度适配0.9到1.2米宽的常规单开门尺寸，安装时棚体的高位侧边直接贴合建筑外墙固定，低位侧向外挑出，整体安装完成后的最高点距离地面高度控制在2.4米，既不会因为高度过低导致高个子人员进出碰头，也不会因为高度过高削弱遮雨的效果，同时这个高度也能避开大部分建筑入口处已有的照明灯具、监控设备的安装位置，不需要额外改动原有入口的配套设施。

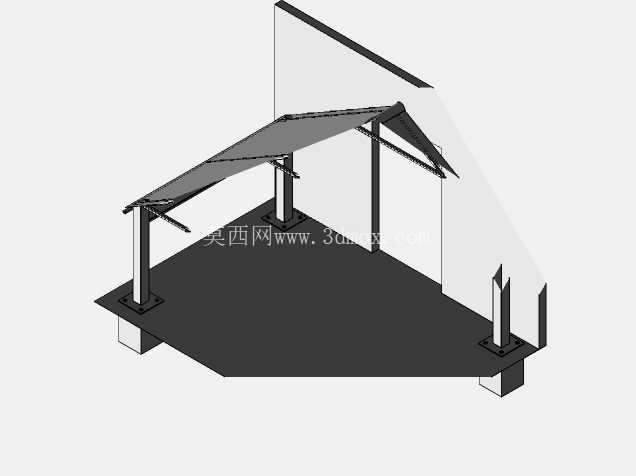

细节设计上，立柱和棚面框架的连接位置做了三角加强筋焊接，提升节点处的抗风载能力，应对户外常见的阵风荷载；棚面的低位边缘设置了细小的导水檐，引导雨水顺着檐口成股落下，避免雨水顺着棚面下沿漫流滴到进出人员的身上；所有金属构件的表面都做了户外级喷塑处理，能适应长期的日晒雨淋环境，减少锈蚀的概率，延长整体的使用寿命。在建模过程中，所有的连接节点都按照实际装配逻辑做了还原，固定脚座的安装孔位、框架的焊接位置、面板的嵌装槽都做了1:1的结构复刻，方便后续做结构受力校核或者直接导出加工图纸进行小样制作，也可以根据实际安装的入口宽度，对框架的横向尺寸做参数化调整，适配不同宽度的入口安装需求，不需要重新搭建整体的结构逻辑。
