汽车车身燃油加注口凹陷结构设计

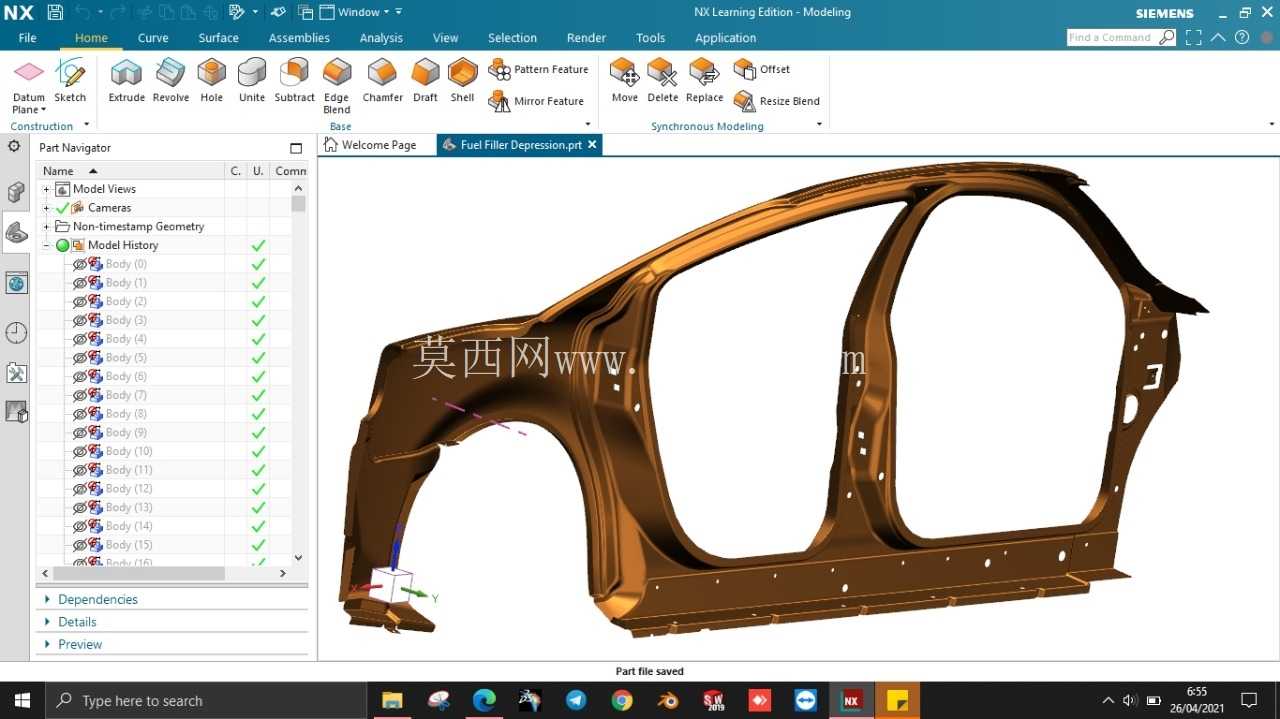

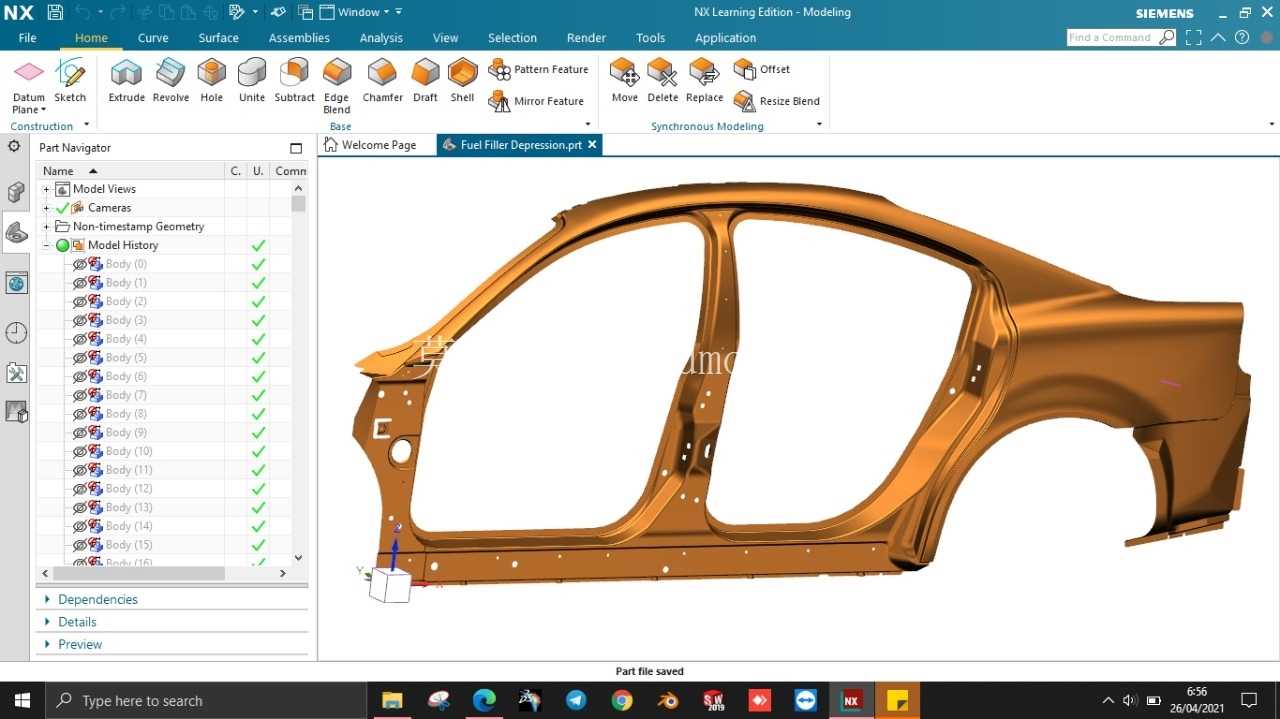

　　在乘用车白车身侧围外板的开发流程中，燃油加注口区域的凹陷结构是兼顾外观精度、装配兼容性与冲压工艺可行性的关键局部特征，该区域直接衔接加油口盒、加注口盖总成与侧围外板本体，其曲面精度、边界过渡质量直接影响整车外观DTS匹配精度与后续装配的公差累积控制。日常量产场景中，该结构需要同时满足多维度的工程要求：首先是外观面的连续性，侧围外板作为消费者直接可见的A类曲面，凹陷区域与周边侧围曲面的G2连续度必须控制在0.05mm以内，避免光线折射下出现可见的棱线偏移或曲面凹陷，这就要求建模阶段对凹陷的过渡圆角、拔模角度进行反复校核，既要保证冲压过程中材料流动顺畅不出现开裂、起皱缺陷，也要保证后续喷涂工序中漆面能够均匀附着，不会出现流挂或色差。

　　从功能实现角度看，该凹陷结构的核心作用是为燃油加注口盖提供安装容纳空间，保证加注口盖闭合后与侧围外板的面差控制在±0.3mm、间隙控制在±0.2mm的公差范围内，同时凹陷的深度需要匹配加油口盒的安装深度，预留出加油枪插入的操作空间，避免加油过程中油枪与车身钣金发生干涉。设计过程中需要优先确认安装边界：凹陷区域的外轮廓需要比加注口盖的外轮廓单边大出8-12mm的安装调节余量，方便总装工序中对加注口盖的位置进行微调，抵消侧围焊接总成的累积公差；凹陷的底部平面需要预留4个M6的焊接螺母安装位，位置度公差控制在Φ0.2mm以内，保证加油口盒安装后的密封性，避免雨天行车或洗车过程中积水渗入车身轮腔区域引发钣金锈蚀。很多初级工程师在处理这类局部结构时容易忽略冲压方向的拔模角度，直接按照油泥模型的曲面进行实体建模，导致后续冲压工艺分析时出现负角，需要大幅修改曲面影响外观效果，正确的设计逻辑是在拿到造型面之后，首先确定侧围外板的整体冲压方向，以此为基准对凹陷区域的侧壁做3-5°的拔模处理，同时在凹陷与侧围主曲面的过渡区域设置渐变的圆角，从靠近车门侧的R12逐步过渡到靠近翼子板侧的R8，既匹配造型的光影效果，也能减少冲压过程中材料的应力集中。

　　另外需要考虑的是使用场景的冗余设计：凹陷的最低点需要设置一个Φ3mm的漏水孔，位置避开加油口盒的密封区域，将不慎渗入的积水直接排到轮腔内侧的导水槽中，避免长期积水引发钣金腐蚀；凹陷区域的钣金厚度与侧围外板保持一致为0.7mm的冷轧钢板，在安装点位置需要焊接1.2mm厚的加强板，提升安装点的动刚度，避免长期开关加注口盖导致安装点松动产生异响。从碰撞安全的角度考虑，该凹陷区域距离后侧围内板的加强梁有35mm的溃缩空间，在发生后部偏置碰撞时，该区域的钣金变形不会直接挤压到燃油加注管路，预留出足够的变形吸能区间，同时凹陷的边缘结构做了翻边处理，翻边高度6mm，与内板焊接后形成封闭的腔体结构，提升该区域的侧碰抗挤压能力，避免碰撞过程中钣金尖锐边缘刺破燃油管路引发安全风险。

　　建模过程中还需要同步考虑周边零件的匹配关系：凹陷的上边缘距离后三角窗的下边界有22mm的间距，保证三角窗安装涂胶的操作空间，下边缘距离后轮拱的上沿有45mm的距离，避免轮拱行驶过程中带起的碎石直接击打在加注口盖区域，同时该区域的涂装工艺孔位置需要避开凹陷结构，保证电泳液能够充分流经该区域的钣金内腔，提升整体防腐性能。很多人会觉得这类局部凹陷结构是非常简单的曲面特征，实际上在量产车开发中，这个区域往往是侧围外板A面调整次数最多的区域之一，既要满足造型的视觉效果，又要平衡冲压、焊接、总装、涂装多个工序的工艺要求，还要兼顾使用过程中的密封性、耐久性与安全性能，每一个圆角、每一段拔模角度、每一个安装点的位置都需要经过多轮的CAE分析与实车验证，才能最终确定量产的结构数据。
