木门隐藏式阻尼铰链结构三维数模

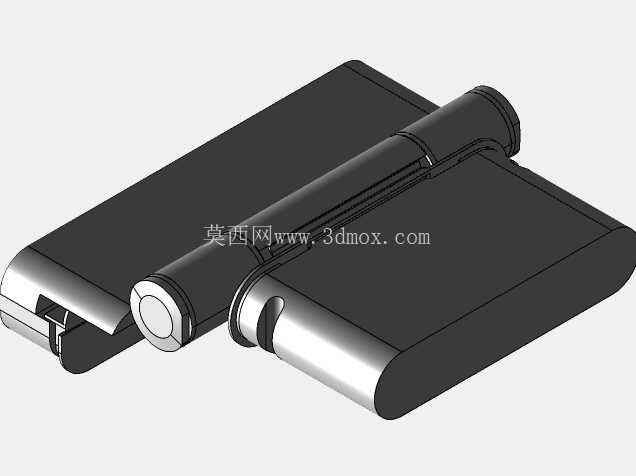

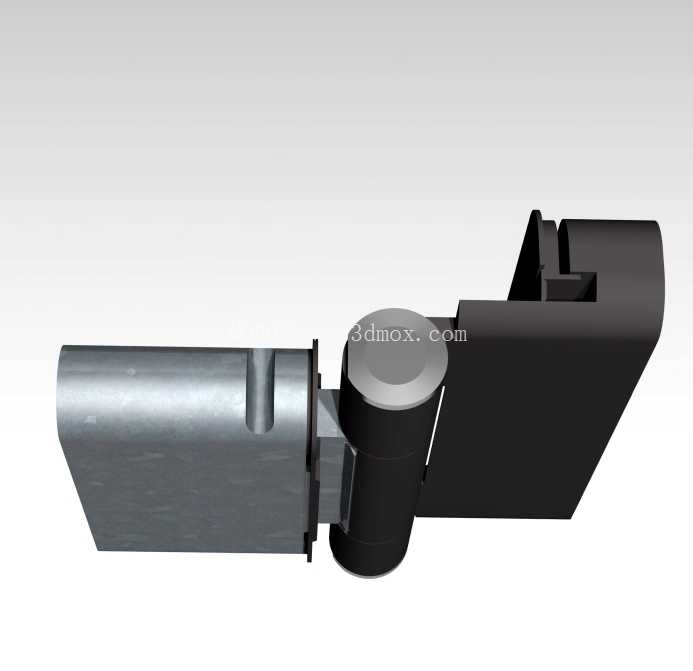

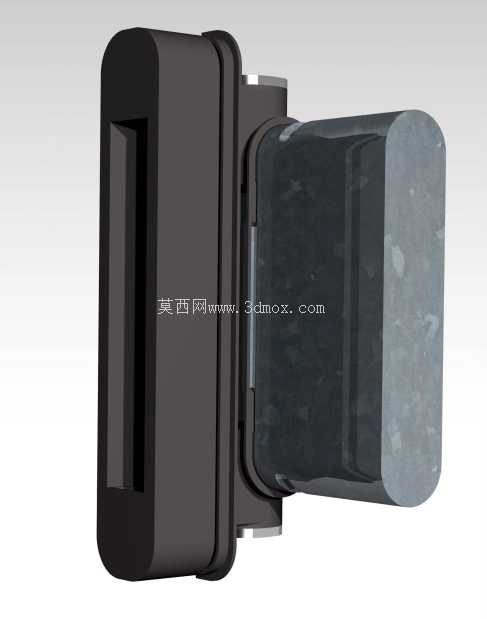

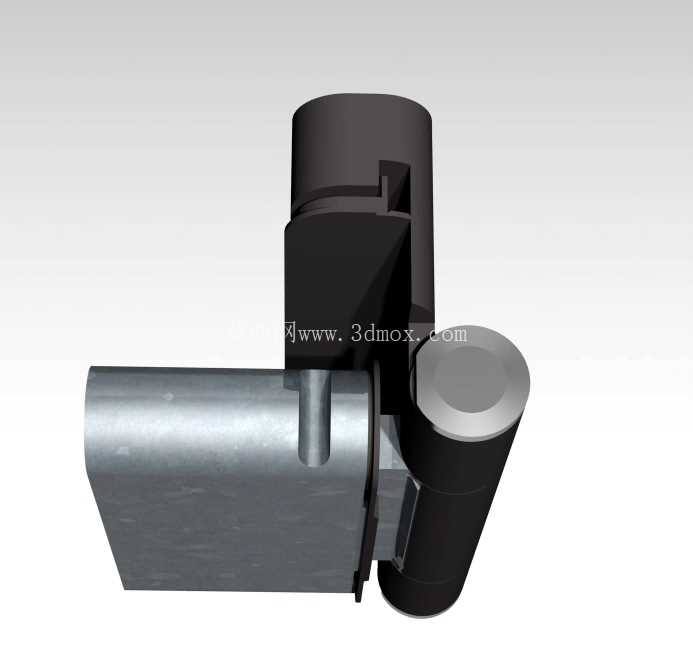

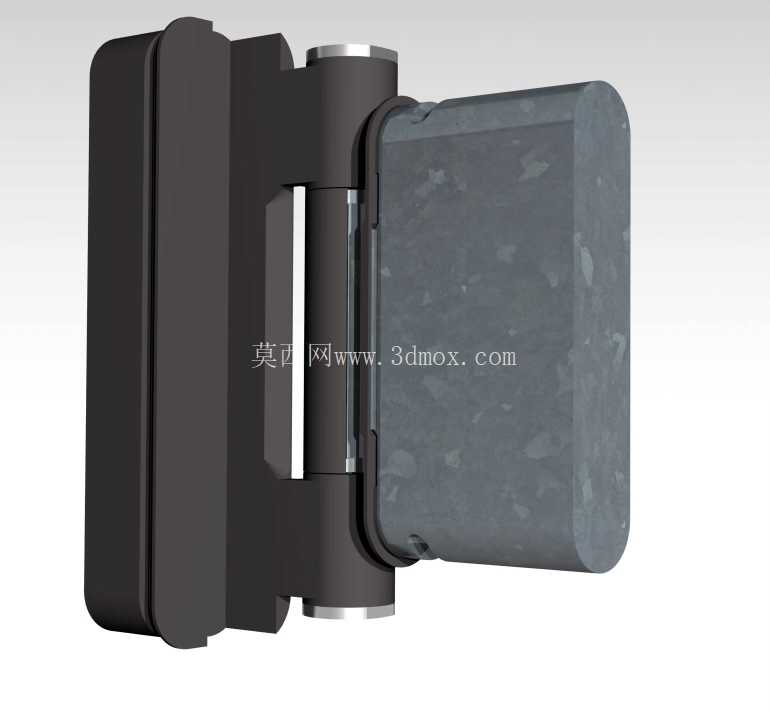

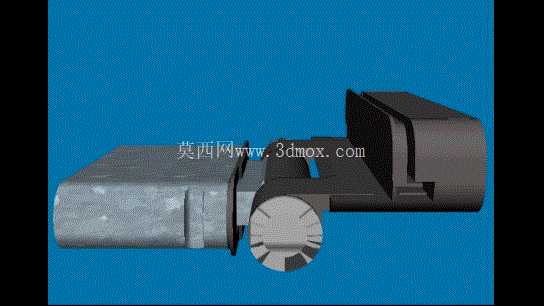

　　在民用家具、商用室内隔断的木门装配场景中，铰链作为连接门扇与门框的核心受力部件，其结构合理性直接决定门扇的开合手感、长期使用的下垂量控制以及整体美观度。这款AGB R4-18款木门铰链，针对隐形装配需求设计，安装完成后仅外露极小的装饰端盖，可适配无框隐形门、极简风格室内木门的安装需求，避免传统明装合页破坏门板整体视觉完整性的问题。从结构设计逻辑来看，该铰链采用分段式偏心调节结构，底座部分嵌入门框预制槽内，铰接臂与门扇预埋盒配合，可实现三维方向的微调：水平方向调节量覆盖±2mm，垂直方向调节量覆盖±3mm，进深方向调节量覆盖±1.5mm，能够抵消木门安装过程中门框开孔偏差、门扇加工公差带来的装配错位问题，无需反复扩孔即可完成精准对位，大幅降低现场安装的调试难度。

　　铰接核心部位采用耐磨衬套与阻尼结构组合，开合过程中可实现110度范围内的任意角度悬停，避免门扇在风压作用下自动闭合产生碰撞噪音，同时衬套采用自润滑材质，长期开合过程中无需额外加注润滑脂，可承受单扇40kg以内的实木门扇承重，经过十万次开合疲劳测试后，铰接部位的旷量不超过0.1mm，能够满足家用场景十年以上的使用周期需求。从安装边界尺寸来看，该铰链要求门框侧边的预埋槽深度不小于13mm，门扇侧边的预埋盒开孔尺寸为直径35mm、深度12mm，铰接臂在门扇完全闭合时的突出量不超过8mm，适配门板厚度范围为38mm-45mm的常规室内木门，若门板厚度超过该范围，可通过加装定制垫片调整安装进深，无需更换铰链主体结构。

　　在实际工程选型过程中，需要注意门扇高度超过2.2m时，单扇门需要配置3组该款铰链，中间铰链的安装位置需距离门扇下端1/3总高度处，通过三点受力分摊门扇自重，避免长期使用后门扇出现下垂变形、边角蹭框的问题。该铰链的外露端盖采用与铰链主体一致的金属喷砂工艺，可根据门板配色选择不同表面处理的端盖配件，实现与木门整体风格的统一，相较于传统明装合页，其隐藏式结构不会在门板表面留下明显的安装痕迹，适配当下极简风、无主灯设计的室内装修需求。

　　在三维建模过程中，该数模完整还原了铰链内部的阻尼片结构、调节螺丝的啮合细节、铰接部位的转动配合间隙，可直接用于木门装配的干涉检查、安装工艺模拟，也可作为五金配件库的标准件调用，在做全屋定制方案的可视化展示时，能够准确呈现铰链安装后的实际效果，避免设计阶段因五金件选型错误导致的现场安装返工问题。从受力传导路径来看，门扇自重通过铰接臂传递到门框底座，底座的两个固定螺丝孔位呈上下分布，安装时需搭配长度不小于25mm的自攻螺丝攻入门框实木基材内，禁止直接固定在密度板饰面层上，否则会出现底座拔出、门扇脱落的安全隐患。铰链的转动部位设置有限位结构，门扇开启角度超过110度时会自动触发限位阻尼，避免门扇开启角度过大碰撞墙面把手，同时也能防止铰接部位超行程转动导致结构损坏。
