四位暗装式翘板开关安装面板结构设计

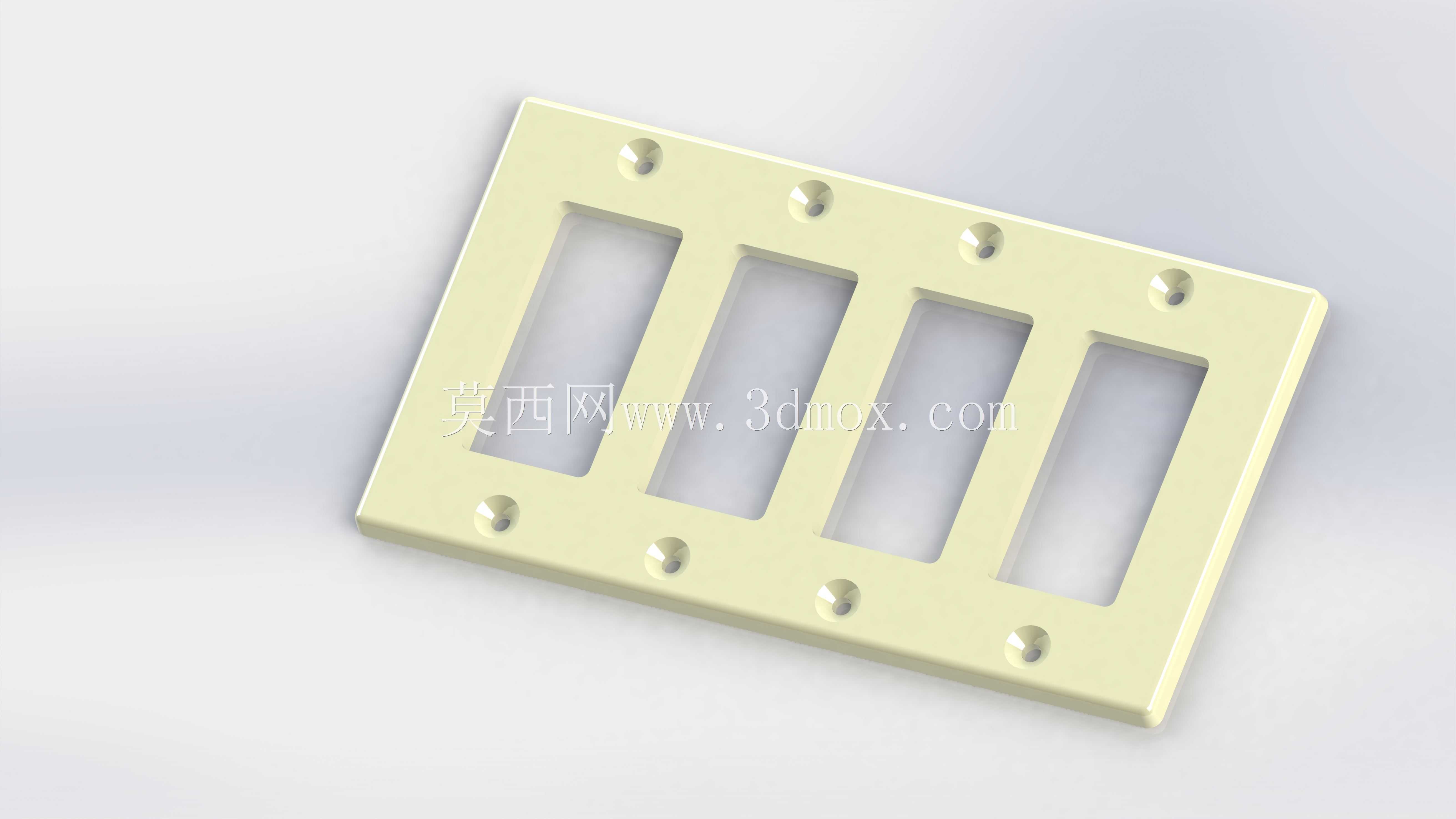

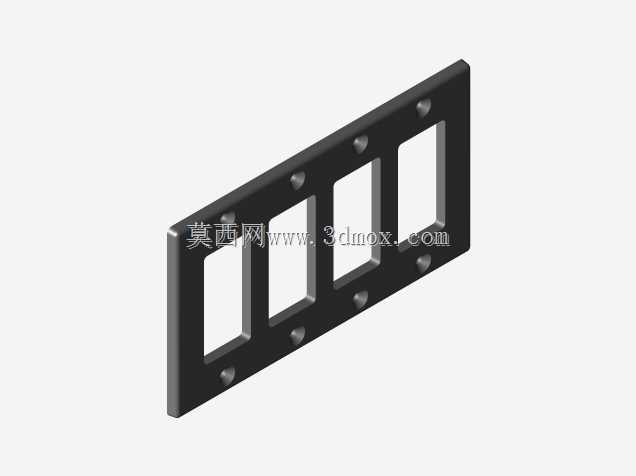

　　这款四位翘板开关安装面板，是民用及商用建筑电气布线系统里的墙面终端配套构件，主要适配标准86型暗装接线盒的扩展安装场景，在办公区大开间、会议室、家居客厅多灯控回路、酒店客房集中照明控制等场景中使用，可在同一安装位容纳四个标准尺寸的翘板开关功能模块，实现单面板覆盖多路照明、小功率用电回路的独立控制，减少墙面开孔数量，保持墙面饰面的整洁统一性。从结构设计逻辑来看，面板整体采用矩形圆角造型，边缘做了1.2mm的倒角过渡，避免安装后边缘割手，同时适配墙面腻子、壁纸等不同饰面的收边需求，不会出现边缘卡滞饰面导致的安装缝隙不均问题。面板上的四个开关安装窗口采用等距排布设计，相邻窗口的中心距严格匹配标准翘板开关模块的安装尺寸，每个窗口边缘预留0.

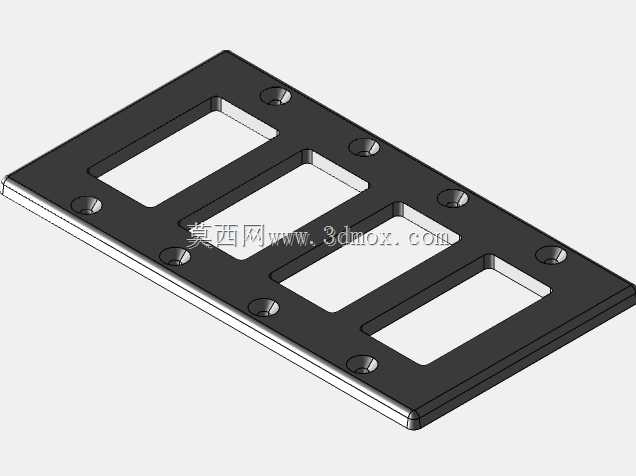

　　3mm的装配间隙，既保证开关模块按压时不会与面板发生摩擦卡滞，又能避免间隙过大导致内部接线结构外露，兼顾装配顺畅度与外观完整性。安装孔位的设计充分考虑了现场施工的容错性，八个安装沉孔分两排对称分布在面板上下边缘，每个沉孔的深度设计为1.5mm，可将安装螺丝的头部完全埋入面板平面以下，不会出现螺丝凸起影响外观的问题，沉孔的孔径比常用的自攻安装螺丝大0.8mm，允许安装时存在±1mm的位置偏差，适配不同施工精度下的暗盒安装误差，降低现场安装的调整难度。面板的背部设计有一圈高度为2mm的定位止口，安装时止口可嵌入暗装接线盒的内沿，实现面板的快速定位，不需要施工人员反复调整面板的水平与垂直位置，同时止口结构可以遮挡暗盒与墙面之间的施工缝隙，

　　避免灰尘、蚊虫通过缝隙进入接线盒内部，提升电气安装的防护性能。从材料选型的工程角度考量，这类面板通常选用阻燃ABS或者PC工程塑料制作，模型的壁厚设计为均匀的2mm，既保证面板整体的结构强度，安装拧紧螺丝时不会发生翘曲变形，长期使用不会因为开关反复按压产生结构疲劳开裂，又能控制材料用量，兼顾制造成本。面板的表面采用细磨砂纹理设计，既可以避免光面材质容易残留指纹、污渍的问题，日常清洁维护更方便，又能在不同光照环境下减少反光，提升视觉观感。在安装边界尺寸上，这款面板的整体外轮廓尺寸适配标准四位联体暗盒的安装要求，安装完成后面板突出墙面的高度仅为5mm，不会过度突出墙面影响空间动线，也不容易被过往的物体磕碰损坏。

　　设计过程中充分考虑了不同品牌翘板开关模块的通用性，窗口的尺寸按照行业通用的翘板开关模块外形尺寸做适配，不需要针对特定品牌的开关做定制修改，可兼容市面上绝大多数标准尺寸的10A、16A规格翘板开关模块，电气施工选型时不需要额外考虑匹配性问题，降低物料采购的复杂度。另外，面板的边角圆角半径设计为3mm，符合电气附件的安全设计要求，避免尖锐边角在人员磕碰时造成伤害，同时圆角造型也能和现代装修的简约风格更好适配，不会在墙面上显得突兀。在结构强度验证的维度，模型的安装孔位周边做了局部加厚处理，加厚区域的壁厚达到2.8mm，避免拧紧安装螺丝时孔位开裂，提升安装结构的可靠性，长期使用不会因为螺丝松动导致面板移位。面板的窗口边缘做了0.5mm的圆角处理，安装开关模块时不会划伤模块的外壳表面，也不会在施工过程中划伤施工人员的手部，提升装配过程的安全性。
