遥控车HPI传动齿轮适配防护垫片

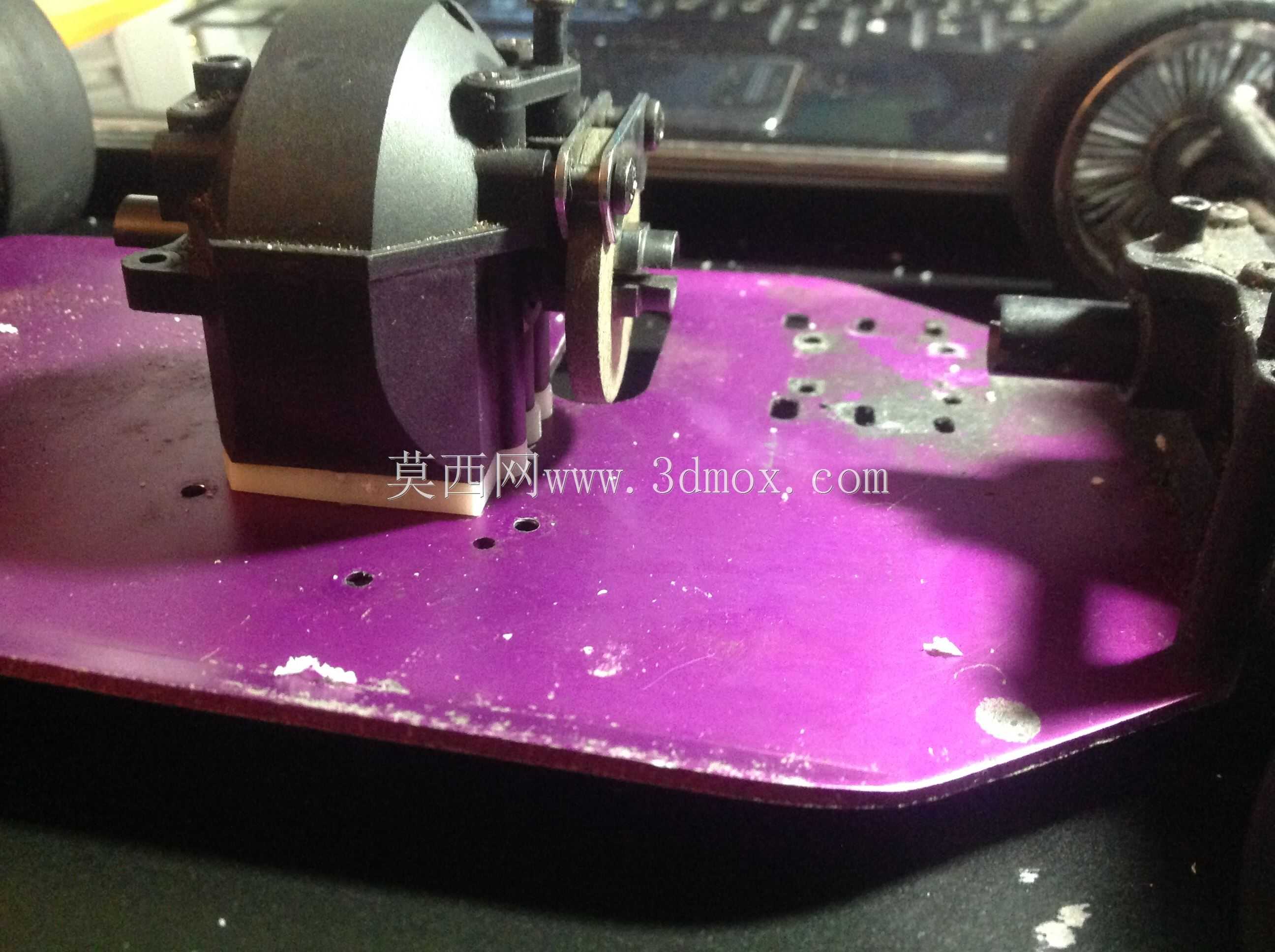

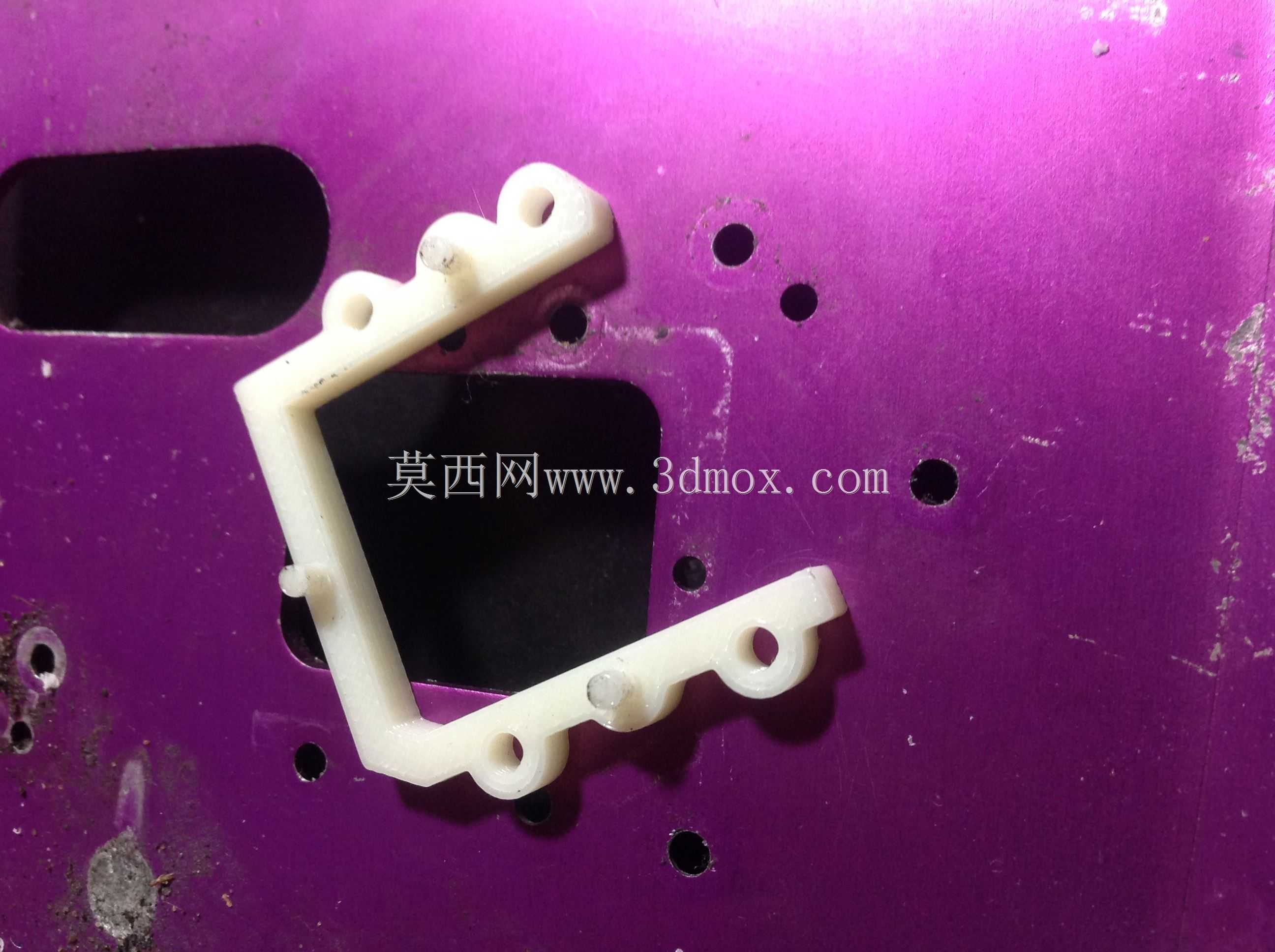

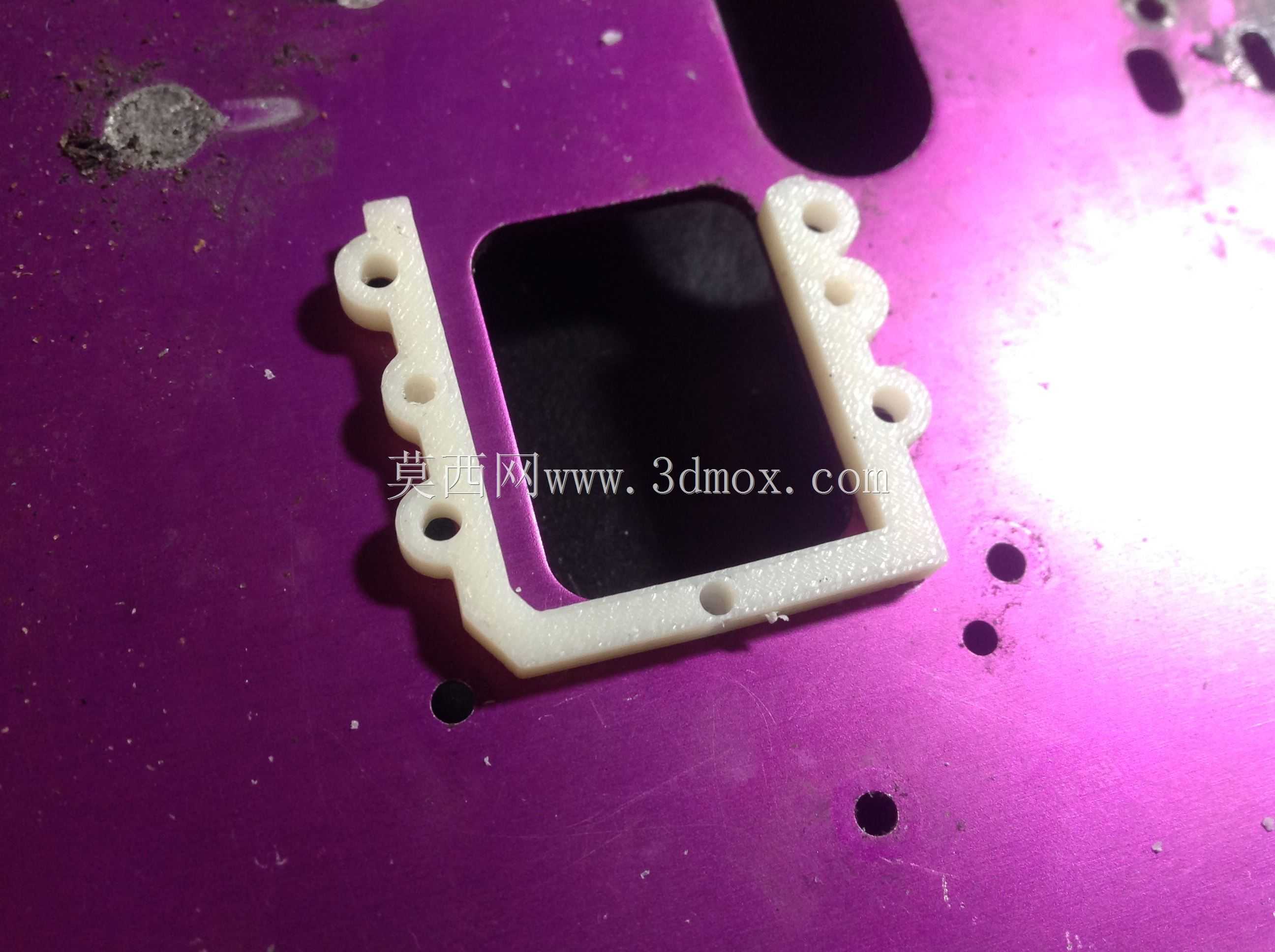

这类垫片主要应用在遥控模型车的传动系统衔接位置，对应HPI系列车型传动齿轮组的安装间隙补偿场景，实际装车后承担齿轮轴向定位、摩擦缓冲、间隙调整的核心作用，避免传动齿轮在大扭矩输出工况下出现轴向窜动，减少齿轮端面与安装基座之间的硬摩擦损耗，延长传动齿轮组的整体使用寿命。从结构设计来看，垫片整体采用框型异形结构，并非常规圆形平垫片，完全匹配对应安装位的基座轮廓，周边分布的多个安装孔位严格对齐基座上的固定螺柱位置，安装时无需额外扩孔或修配，可直接卡入预设安装槽内，孔位的位置度公差控制在0.1mm以内，保证安装后不会出现偏移错位，不会干涉齿轮的正常啮合转动。设计过程中首先通过实物测绘获取安装位的边界尺寸，包括基座凹槽的长宽尺寸、固定孔的中心距、齿轮轴的避让空间尺寸，再结合传动齿轮的端面厚度计算需要补偿的间隙值，确定垫片的整体厚度为1.5mm，既能够填补齿轮与基座之间的装配间隙，又不会导致齿轮啮合过紧增加传动阻力。垫片的内框轮廓做了圆角过渡处理，避免应力集中在尖角位置，长期受振动冲击时不会出现裂纹断裂，外轮廓边缘做了0.2mm的倒角处理，安装时可以顺畅滑入安装槽，不会刮伤基座的阳极氧化表面。实际使用场景中，遥控车在越野、高速冲刺等工况下传动系统会承受频繁的冲击载荷，这类垫片可以有效吸收齿轮运转时的轴向振动，降低传动噪音，同时隔绝齿轮端面与金属基座的直接接触，避免金属碎屑磨损齿轮齿面。安装边界方面，垫片的整体外轮廓尺寸完全嵌入基座的凹槽内，不会突出基座表面影响其他部件的装配，所有安装孔与螺柱的配合间隙控制在0.05mm，既保证安装便利性，又不会出现径向窜动，内框的避让尺寸比齿轮轴的最大外径大2mm，预留足够的运转空间，不会出现剐蹭卡滞的问题。材质选用耐磨的工程塑料，摩擦系数低且具备一定的自润滑特性，无需额外添加润滑脂即可长期稳定工作，抗冲击性能可以满足遥控模型车的高强度使用需求，打印成型后无需二次打磨处理即可直接装车使用，适配性完全达到原厂配件的装配精度要求。
