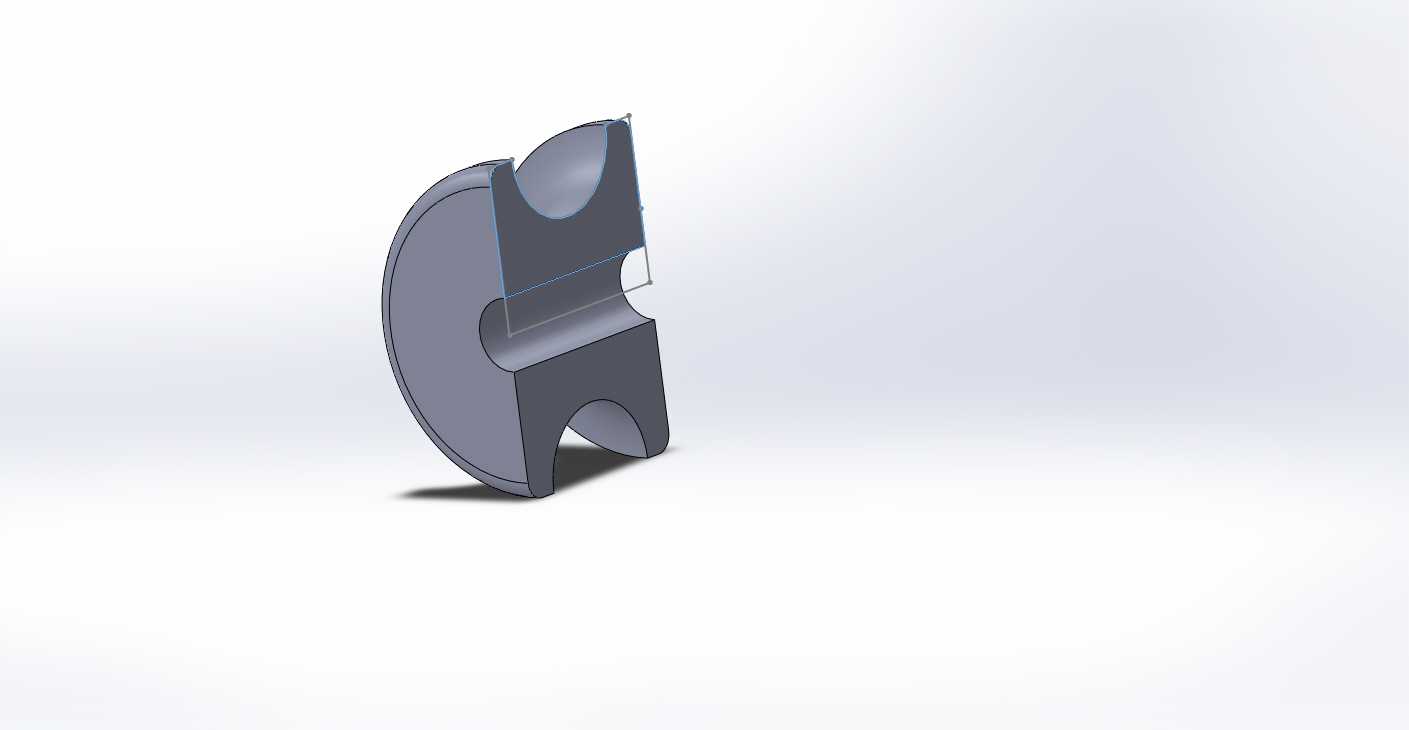

适配0.5英寸轴承的高密度聚乙烯导向滑轮

这款高密度聚乙烯材质的滑轮，在轻型传动、导向场景中有着非常广泛的适配性，日常在小型输送线的侧边导向、老旧轮滑鞋的轮组替换、小型健身器材的拉索导向、甚至家用DIY的滑动门组配重导向结构里，都能见到这类结构的身影。不同于金属滑轮的厚重与易锈蚀特性，高密度聚乙烯材质本身自带自润滑属性，不需要额外加注润滑脂就能维持顺畅转动，在潮湿、轻度粉尘的工况下也不会出现锈死卡滞的问题，重量仅为同尺寸金属滑轮的六分之一左右，安装搬运都更加轻便。设计之初就瞄准了轻载导向的核心需求，轮体的安装孔位完全适配外径0.5英寸的标准轴承，不需要额外做衬套加工就能直接压装轴承，压装后轴承内圈可适配对应直径的销轴，安装边界非常清晰：轮体的槽型采用圆弧过渡设计，能够适配直径3-8mm的绳索、圆带或者细钢丝绳，不会出现绳索脱槽的问题，轮缘做了小角度倒角处理，安装时不需要严格对齐导向方向，小角度的偏斜也不会出现轮体卡滞、绳索磨损加剧的情况。从结构设计逻辑来看，这款滑轮没有多余的冗余结构，轮体的辐板采用等厚设计，既保证了径向承载能力，又最大程度控制了材料用量，轴承安装位做了0.1mm的过盈量设计，常温下压装后不会出现轴承跑外圈的问题，轮槽的表面粗糙度控制在Ra3.2左右，既能减少绳索滑动时的磨损，又不会因为表面过于光滑导致绳索打滑空转。实际使用中，这款滑轮的单轮额定承载可以达到15kg，完全满足轻型导向场景的载荷需求，在小型自动化设备的走线导向、户外露营装备的滑轮组改装、儿童玩具的传动结构里都能直接复用，不需要做额外的结构修改。建模过程中严格遵循了塑料件的设计规范，所有转角处都做了R0.5以上的圆角过渡，避免注塑生产时出现应力集中导致的轮体开裂问题，轴承安装位的端面做了0.2mm的沉台设计，压装轴承后轴承端面不会突出轮体侧面，安装到支架上时不会出现轮体侧面与支架摩擦的问题。不同于市面上很多滑轮需要配套定制支架，这款滑轮的厚度尺寸适配标准的1.5mm厚冲压支架，两侧加装标准平垫就能锁定轴向位置，不需要定制特殊的固定件，对于设备改装、DIY项目来说适配成本极低。聚乙烯材质本身还具备一定的减震性能，在高速轻载转动时不会产生金属滑轮那样的高频振动噪音，用在室内设备上时能有效降低运行噪声，改善作业环境的舒适度。
