工业厂房立柱防撞防护钢架结构

在工业生产厂区、仓储物流中心的日常作业场景里，叉车、托盘搬运车等场内作业车辆的通行密度极高，建筑结构立柱作为厂房承重的核心构件，一旦被作业车辆剐蹭、撞击，轻则造成立柱表层混凝土剥落、钢结构防腐层破损，重则影响结构承重性能，带来长期的建筑安全隐患，同时撞击也会造成车辆部件变形损坏，增加运维成本。这类立柱防护钢架就是针对这类场景开发的被动防护构件，核心作用是在作业车辆与结构立柱之间形成刚性缓冲隔离层，吸收车辆意外撞击的能量，避免立柱直接承受冲击载荷。

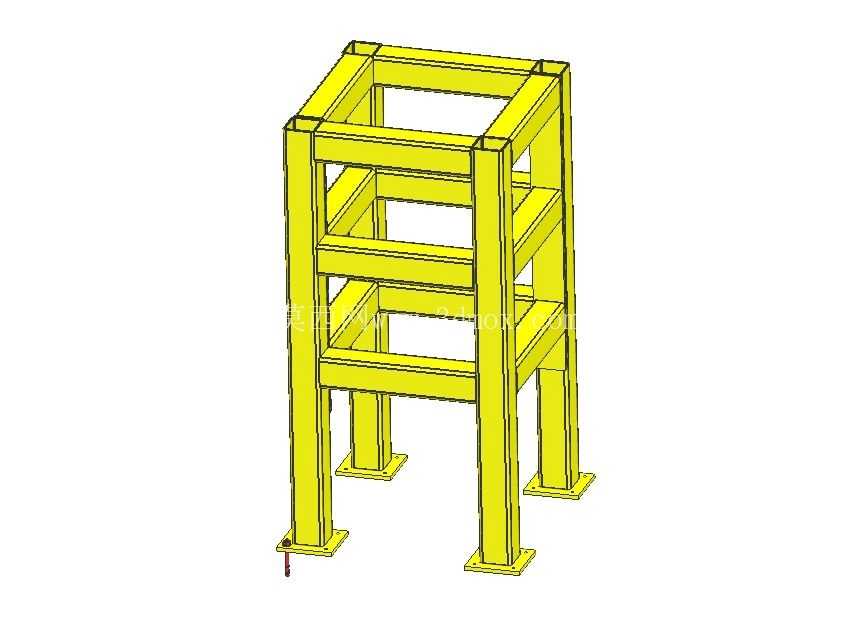

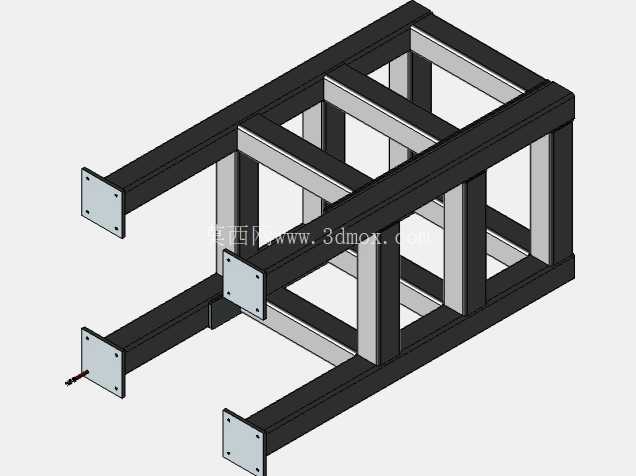

从结构设计逻辑来看，该防护架采用分体式框架结构，四根竖向主立柱采用等截面型钢制作，底部通过带安装孔的方形底板与地面做膨胀螺栓固定，保证整体结构的抗倾覆能力；竖向立柱之间设置多层横向连接横梁，横梁与竖柱之间采用刚性焊接连接，形成封闭的框格结构，这种结构形式可以将单点受到的撞击力快速分散到整个框架上，避免局部应力集中导致结构失效。框架整体为方形套状结构，内部预留的空腔尺寸适配常见的工业厂房混凝土方柱、型钢立柱的截面尺寸，安装时不需要对立柱本身做打孔、焊接等破坏性操作，直接在立柱周边地面固定即可，不会破坏原有建筑结构的完整性。

实际选型应用时，需要先确认待保护立柱的截面边长、立柱周边的通行空间边界，防护架的内净尺寸需要比立柱截面单边预留不小于50mm的间隙，避免防护架受撞击变形后挤压立柱本体；底部安装底板的尺寸需要匹配地面的硬化层厚度，膨胀螺栓的埋深需要满足抗剪强度要求，通常在C30及以上强度的混凝土地面安装时，螺栓埋深不小于100mm即可满足常规3吨级叉车以5km/h时速撞击的防护需求。多层横梁的布置高度覆盖了叉车货叉、护顶架的常见撞击高度区间，从地面以上150mm到1200mm的区间内均匀分布横梁，不管是低位的货叉剐蹭还是高位的车身碰撞，都能被防护架有效格挡。

该防护架的结构设计充分考虑了现场安装的便捷性，所有构件均采用标准化型钢下料制作，焊接完成后整体做防腐涂装处理，现场只需要完成地面打孔、螺栓固定的工序即可投入使用，不需要现场焊接作业，适配厂区不停产改造的安装需求。针对不同尺寸的立柱，可以通过调整竖柱的间距、横梁的长度做定制化适配，不需要改动整体的结构受力形式，设计复用性较强。在日常运维中，只需要定期检查螺栓紧固状态、焊缝是否开裂、涂装是否破损即可，维护成本极低，适合大面积推广应用在厂房立柱、仓库货架立柱、设备支撑柱等需要防车辆撞击的场景。

从受力角度分析，该框架结构属于空间刚架结构，竖向立柱主要承受撞击产生的弯矩与剪力，横向横梁一方面起到连接竖柱、保证结构整体稳定性的作用，另一方面可以直接承受水平方向的撞击载荷，将载荷传递到相邻竖柱，最终通过底部底板将力传递到地面，整个传力路径清晰，结构冗余度合理，在受到超过设计阈值的撞击时，会先通过横梁、竖柱的塑性变形吸收能量，不会出现瞬间坍塌的情况，给现场作业人员留出足够的反应时间。同时，醒目的涂装颜色可以在作业环境中起到视觉警示作用，提醒驾驶人员注意前方立柱位置，从视觉层面降低撞击事故的发生概率。
