胶合板激光切割配套立式钻孔加工装置

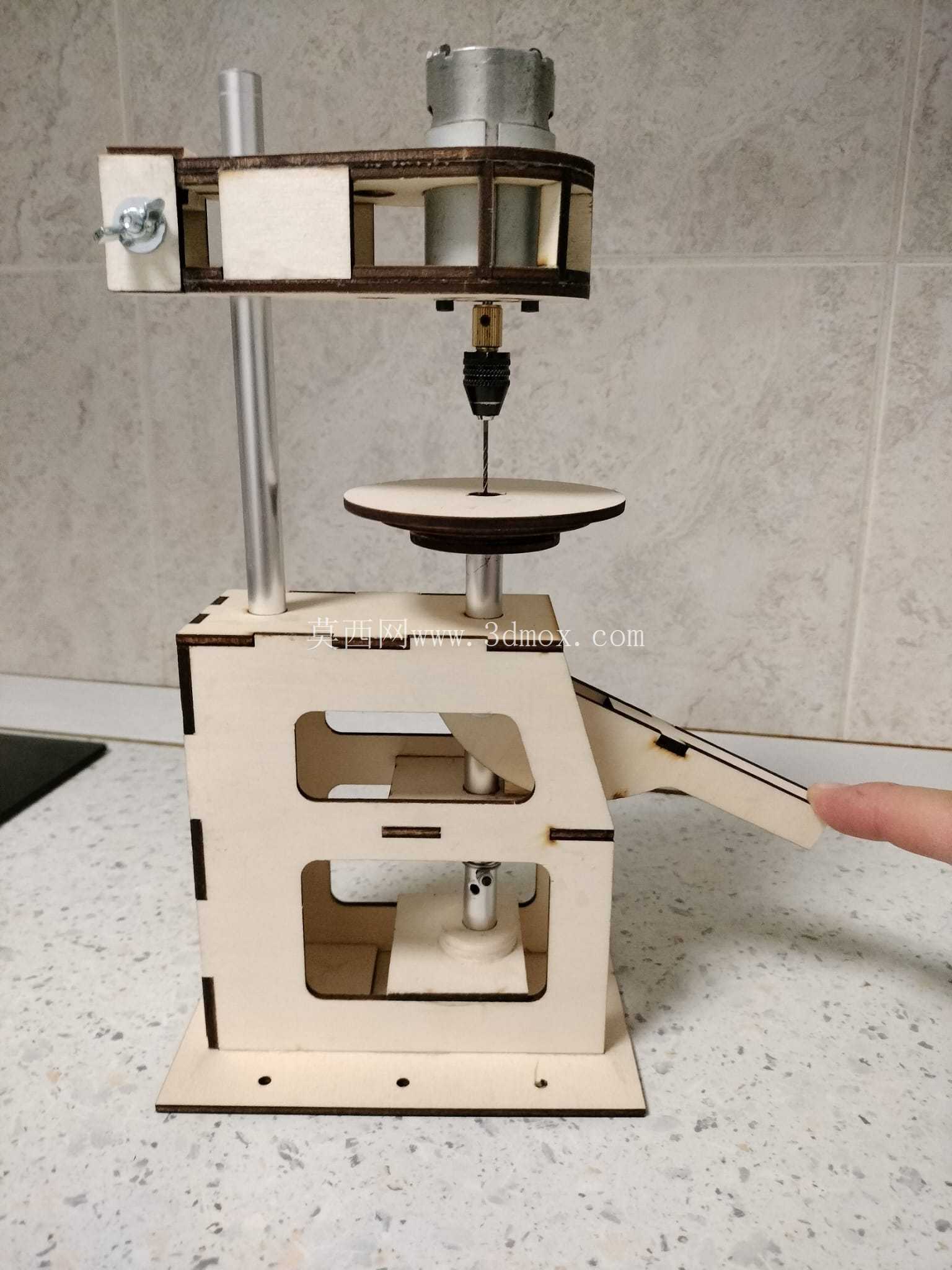

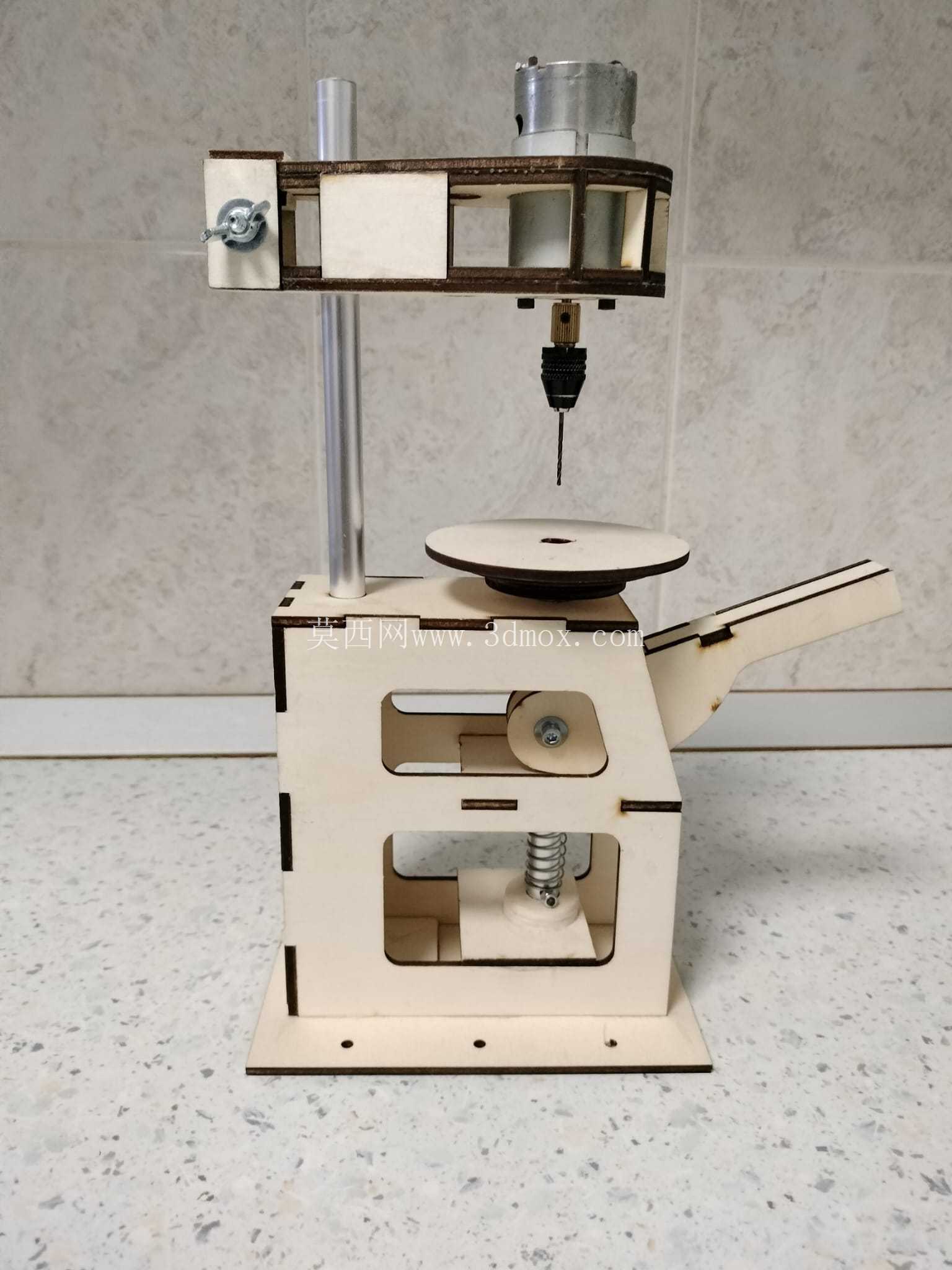

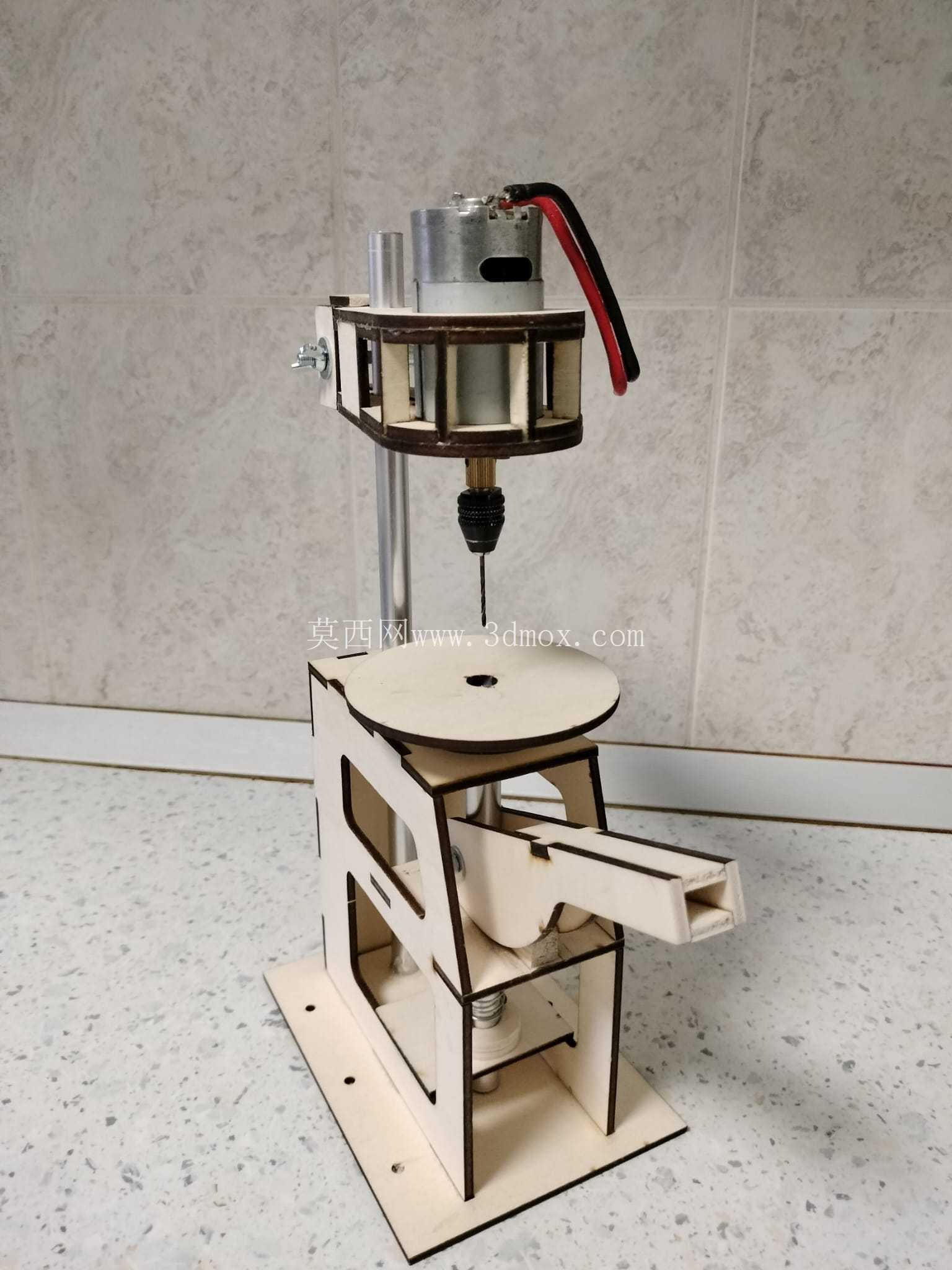

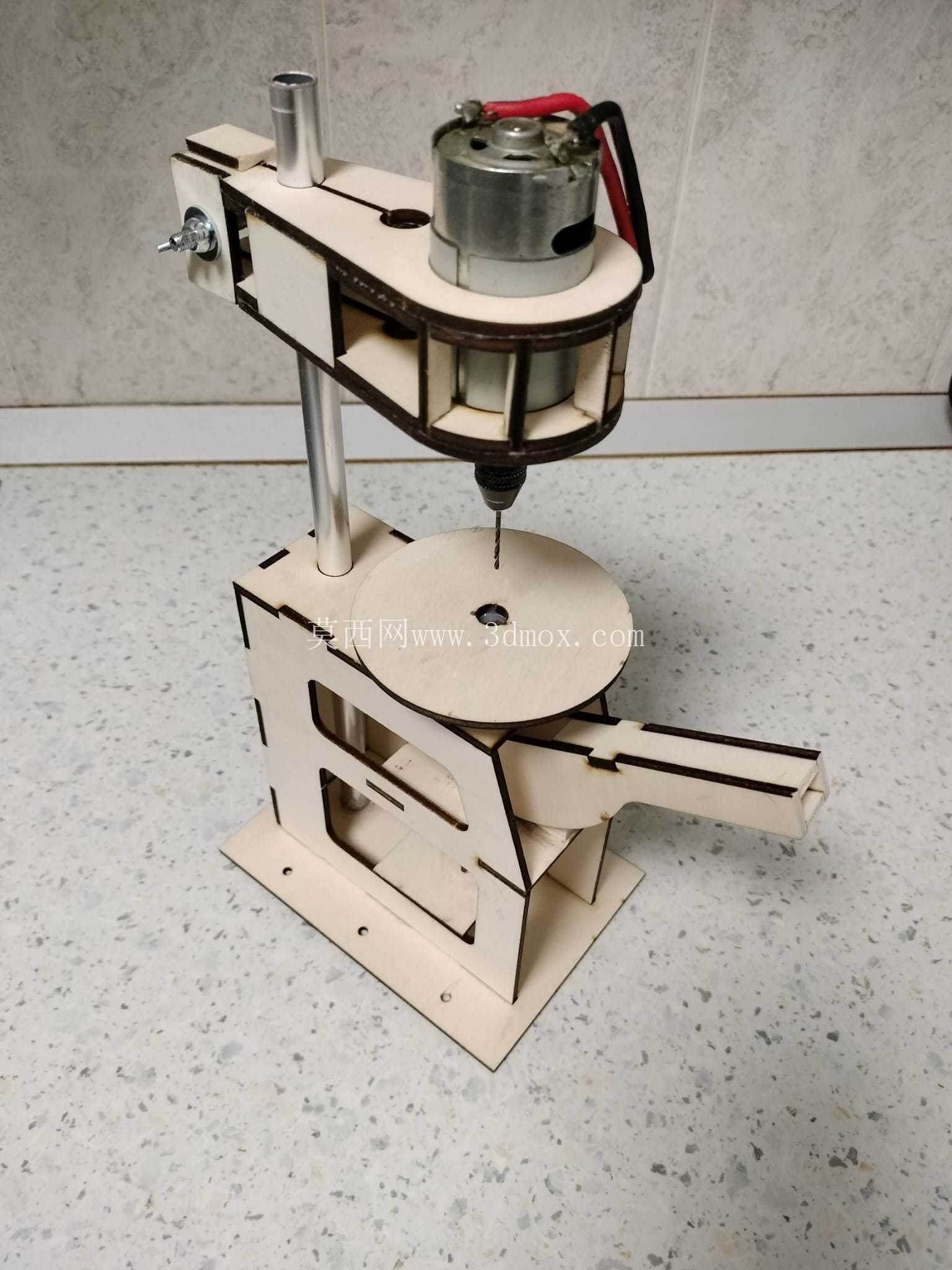

这款钻孔装置的核心应用场景聚焦于小型板材加工工坊的胶合板二次加工工序，针对激光切割完成后的胶合板工件完成定位孔、装配孔的钻削加工作业，适配小批量定制化板材加工的生产节奏，无需复杂的数控系统调试，即可快速完成单批次工件的孔位加工。从结构布局来看，装置采用立式单轴钻削布局，钻削动力头竖直安装于垂直导向立柱上，动力头下方设置带定位靠模的工件承载台，承载台侧方配备手动杠杆式压紧机构，可快速完成胶合板工件的装夹定位，避免钻削过程中工件移位导致孔位偏差。

设计阶段优先考虑了小型加工场景的操作便捷性，整体结构没有采用复杂的自动进给结构，而是通过垂直立柱上的直线导轨实现钻削头的上下滑动进给，操作时只需下压动力头手柄即可完成钻削进给，抬起后动力头依靠配重自动复位，对于厚度在15mm以内的胶合板工件，手动进给的力度完全可以满足钻削需求，同时大幅降低了装置的制造成本与维护难度。工件承载台的定位靠模采用可更换设计，针对不同尺寸、不同孔位要求的胶合板工件，只需更换对应定位靠模即可快速切换加工品类，无需重新调整钻削头的坐标位置，适配小批量多品种的加工需求。

从安装边界来看，装置整体底座采用箱式焊接结构，底部占地面积约为0.3平方米，垂直立柱的总高度约为0.8米，钻削头的最大下行行程为120mm，可加工的最大工件厚度为100mm，完全覆盖常规胶合板的加工厚度范围。底座上预留了四个地脚安装孔，可通过膨胀螺栓固定在车间工作台面上，避免钻削过程中装置出现晃动，同时底座内部预留了切屑收集空间，钻削产生的木屑可直接落入底座空腔内，定期清理即可，无需额外配置复杂的排屑装置。

功能特性方面，钻削主轴采用高精度轴承组装配，主轴径向跳动控制在0.02mm以内，可保证钻孔的位置精度与孔壁粗糙度，满足胶合板工件后续装配的公差要求。侧方的杠杆式压紧机构的压头采用聚氨酯材质，压紧过程中不会划伤胶合板表面的装饰层，同时压紧力可通过调整杠杆支点位置进行调节，避免压力过大导致胶合板出现压痕甚至开裂。垂直导向立柱采用镀铬光轴搭配直线轴承的导向结构，进给过程顺滑无卡滞，长期使用后也不会出现导向精度下降的问题，日常维护只需定期在光轴表面涂抹少量润滑脂即可。

在实际生产应用中，这款装置可直接对接前端激光切割工序，激光切割完成的胶合板工件无需二次划线，直接放置在承载台上靠紧定位靠模，扳动压紧手柄即可完成装夹，整个装夹过程耗时不超过5秒，单孔钻削加工时间约为2秒，加工效率完全可以匹配小型激光切割机的生产节拍，不会出现工序积压的问题。相较于大型数控钻床，这款装置的操作门槛极低，无需操作人员具备数控编程能力，普通车间工人经过10分钟的培训即可独立完成操作，同时设备的能耗极低，整机运行功率不超过500W，长期使用的成本优势十分明显。

结构设计过程中充分考虑了加工过程的安全性，钻削头的外侧安装有半透明的亚克力防护挡板，钻削过程中挡板可阻挡木屑飞溅，避免木屑飞入操作人员眼部，同时挡板不影响操作人员观察钻削状态。装置的控制开关采用脚踏式设计，操作人员双手完成工件装夹后，踩下脚踏开关即可启动钻削主轴，双手无需靠近钻削区域，进一步提升了操作的安全性。钻削头的进给行程设置有限位块，可根据工件厚度预先调整最大进给深度，避免钻削头过度下行钻坏承载台，同时也能保证不同批次工件的钻孔深度保持一致。

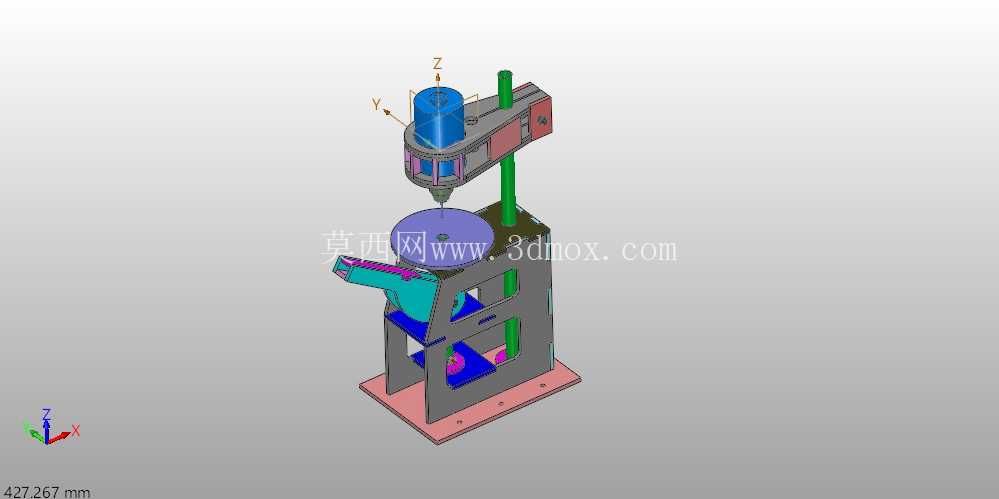

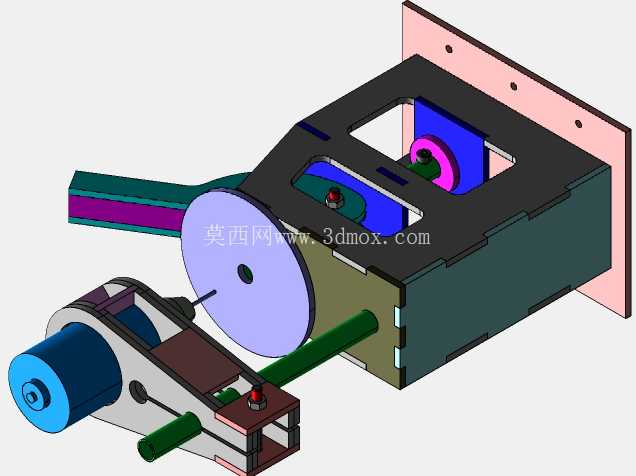

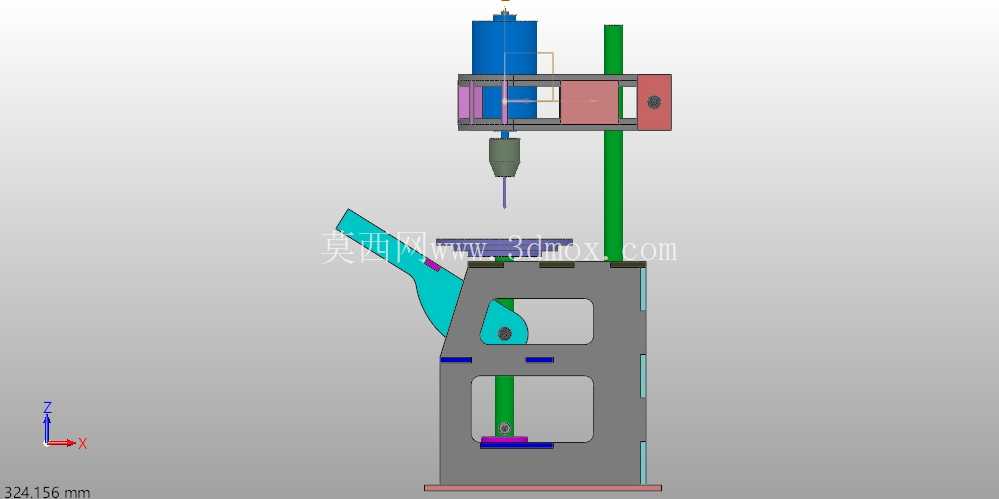

从三维建模的角度来看，整个装置的所有零部件均采用参数化建模方式完成，各部件之间的装配关系完全按照实际加工装配公差设置，导向部件的配合间隙、紧固件的安装位置、运动部件的行程范围都经过干涉检查，不存在运动干涉问题，模型可直接导出工程图用于零部件的加工制造，也可用于装置的装配指导与操作培训。
