消失模铸造用泡沫注射成型工装结构

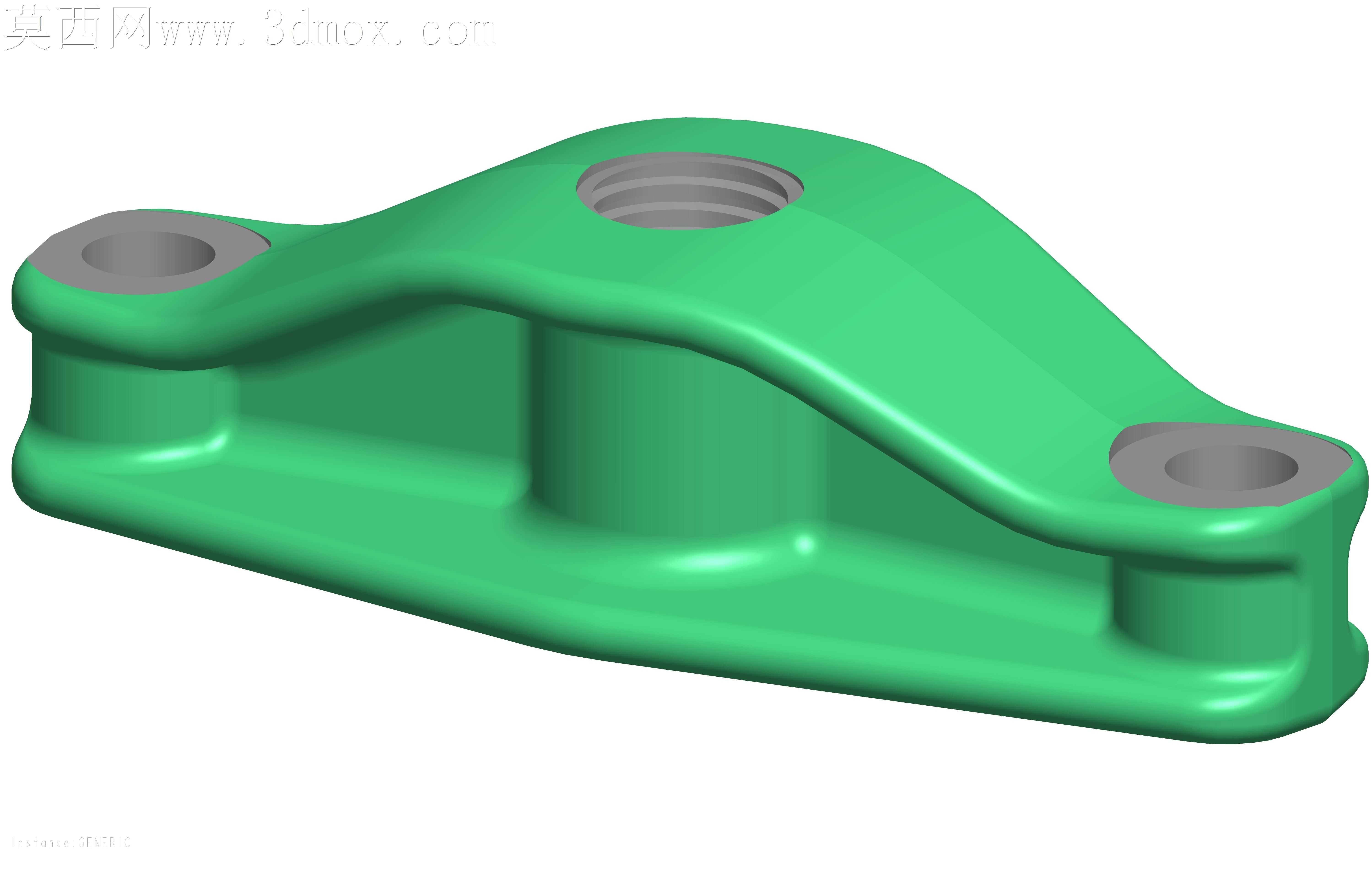

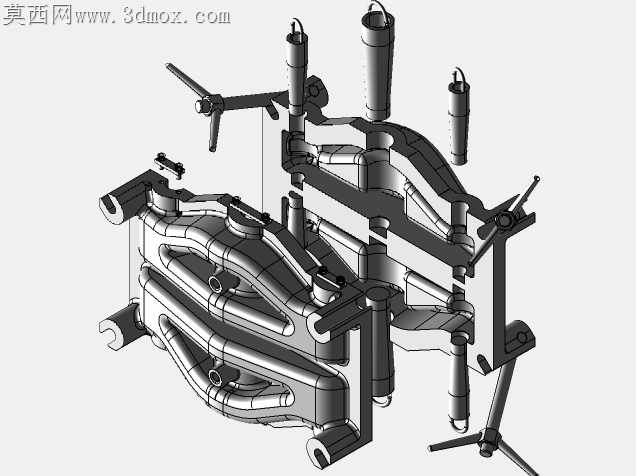

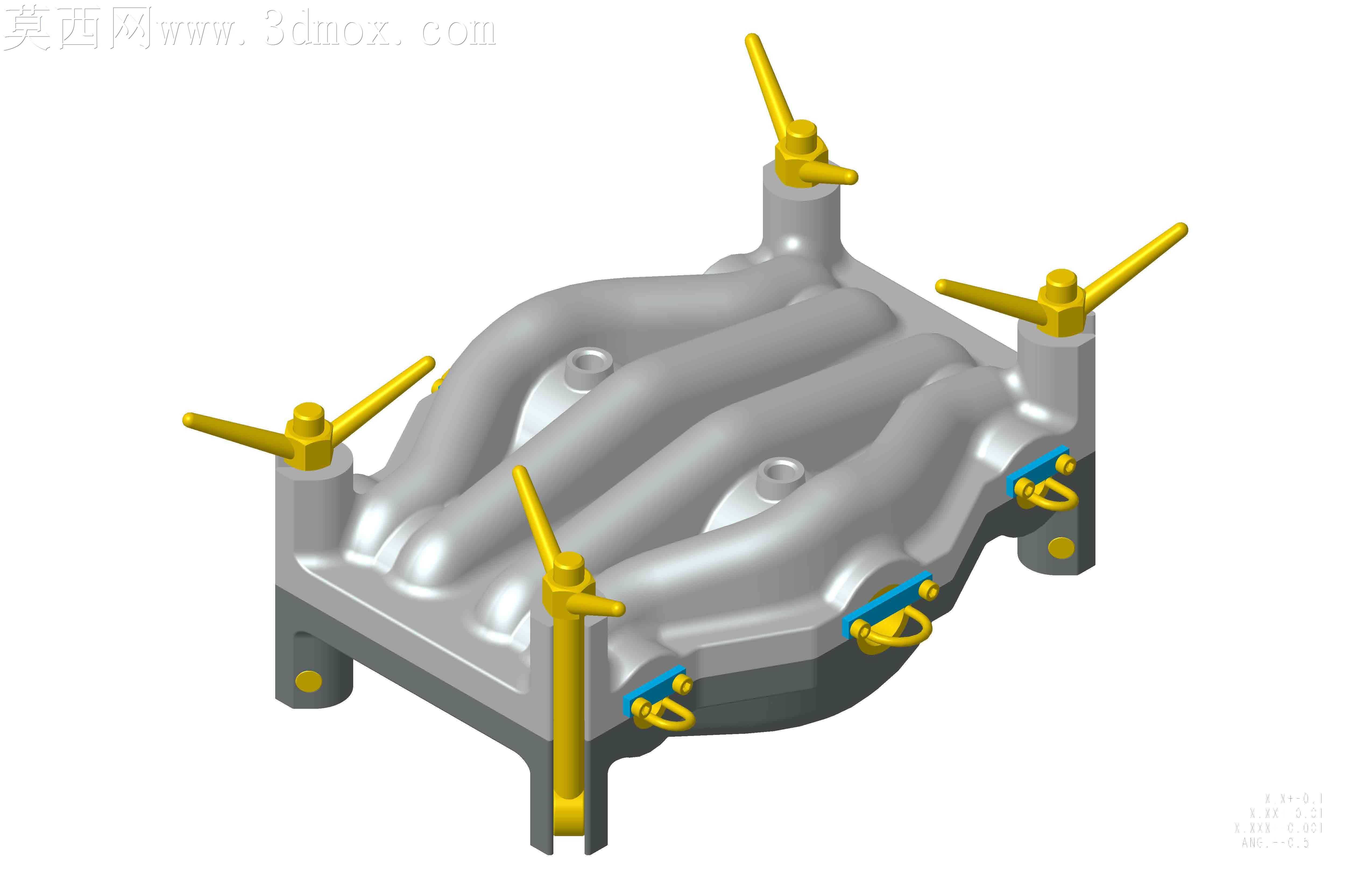

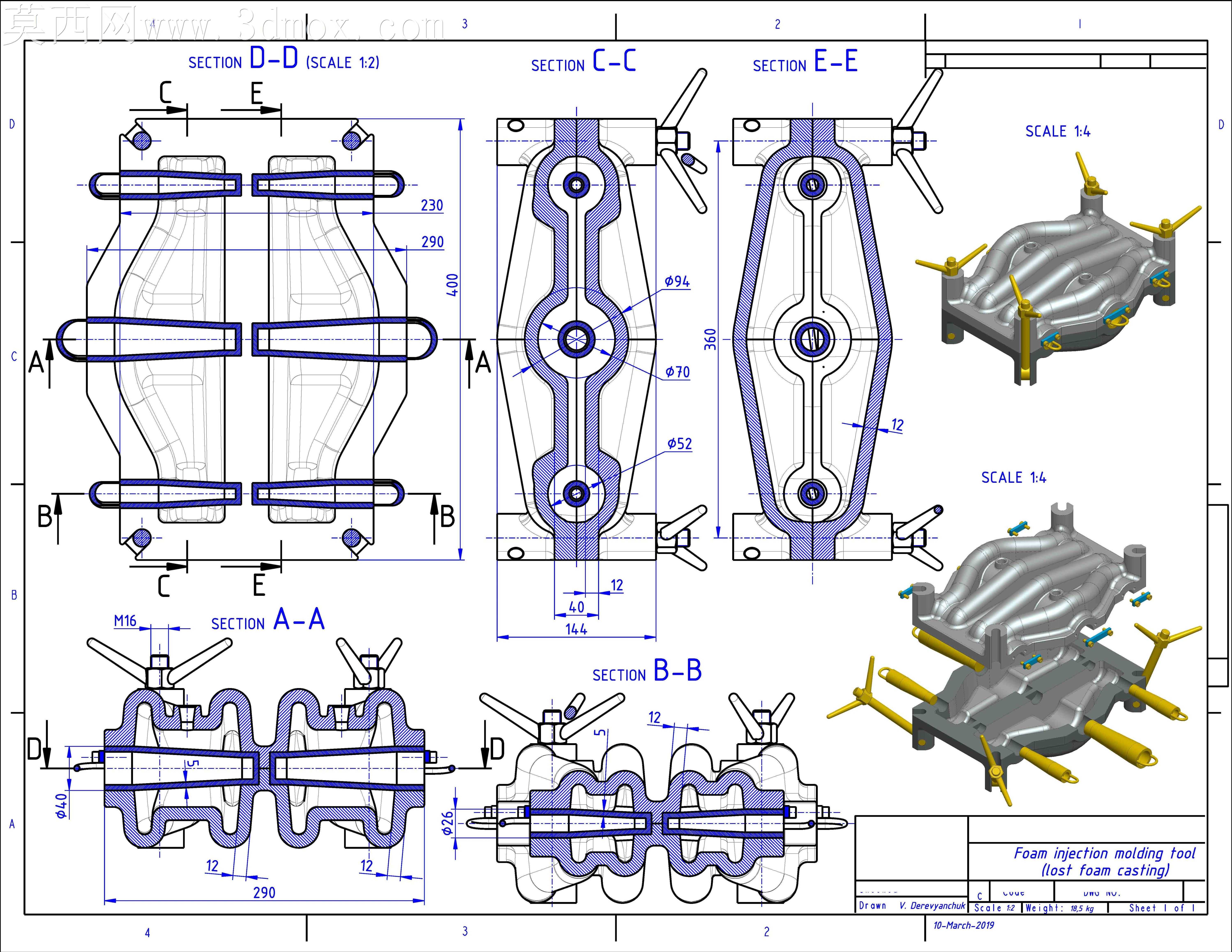

消失模铸造生产中，泡沫模样的尺寸精度直接决定最终铸件的成型质量，传统手工粘接的泡沫模样易出现分型错位、密度不均的问题，浇注后常产生夹渣、尺寸超差的缺陷，这套注射成型工装正是针对这类现场痛点做的结构适配。模腔的分型面沿泡沫件的最大轮廓线排布，避开了模样上的凸台与侧凹结构，开合模过程中不会出现泡沫件拉伤的问题，锁紧机构采用对称布置的快压结构，合模时能保证各分型面的锁紧力均匀分布，避免注射发泡时出现飞边增厚的情况。进料口设置在模样的非加工面位置，每个进料口的流道直径经过反复调试，保证聚苯乙烯颗粒充模时能均匀填满模腔各个角落，不会出现局部缺料或密度过高的问题，模腔内壁的排气槽深度控制在0.12毫米，既能顺畅排出模腔内的空气，又不会让发泡颗粒溢出形成飞边。冷却水道沿模腔轮廓等距排布，距离模腔内壁的距离保持在15毫米，保证发泡完成后模温能均匀下降，让泡沫模样各部位的收缩率保持一致，不会出现翘曲变形的问题。顶出机构的顶杆位置对应泡沫模样的加强筋部位，顶出面积做了加大处理，避免顶出时顶穿泡沫表面，侧抽芯结构的滑动配合面预留了0.03毫米的间隙，既保证抽芯动作顺畅无卡滞，又不会在泡沫模样上留下过厚的合模痕迹。这套工装成型出的泡沫模样无需大量后续打磨修整，模样的尺寸一致性好，组模时能直接拼接，大幅减少了消失模铸造的前期准备工时，也降低了因模样缺陷导致的铸件报废率，适配中小批量复杂铸件的消失模生产需求。
