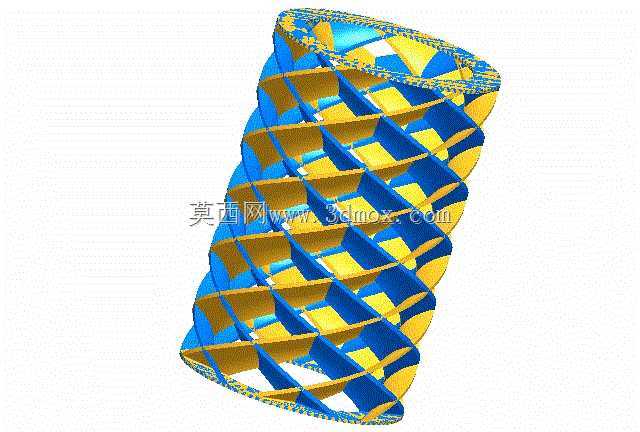

双螺旋交错镂空渐变筒体结构件

　　该结构件采用双螺旋交错的镂空格栅设计，整体呈现两端收束、中段外扩的渐变筒体形态，在流体混合、物料筛分、轻质承载等场景中具备独特的应用优势。从实际工程应用角度出发，这类螺旋镂空结构最先被考虑用于静态混合器的内芯单元，当流体从筒体一端进入后，会顺着双螺旋格栅的导向不断被分割、转向、汇流，无需额外动力即可实现多相介质的均匀混合，相比传统叶片式混合内芯，镂空结构的压损更低，不易发生纤维类、颗粒类物料的缠绕堵塞，适合化工流体输送、给排水药剂混合、食品浆料均质等工况。在物料筛分场景下，该结构可作为旋转筛网的支撑骨架，螺旋走向的格栅能在筒体转动时带动物料沿轴向匀速前进，镂空区域可根据筛分需求搭配不同目数的筛网，格栅本身的螺旋倾角经过反复调整，既保证物料推进速度稳定，又能避免物料在筒体内堆积卡滞，相比直筋式筛筒骨架，物料与筛网的接触时间更长，筛分效率提升明显。

　　从设计思路来看，该结构的建模过程首先确定了整体的变径螺旋轨迹线，两条主螺旋线沿筒体周向呈180度对称分布，导程从两端到中段随筒体直径变化做线性调整，保证格栅条的走向始终贴合筒体曲面的法向，避免出现局部应力集中的锐角结构。格栅条的截面采用等厚度设计，在保证结构刚性的前提下尽可能降低整体重量，相邻格栅条之间的镂空间隙经过尺寸校核，既满足流体过流或物料透筛的通流面积要求，又不会因为间隙过大导致结构整体抗扭刚度不足。结构两端的连接边做了加厚处理，预留了与外部法兰、端盖连接的安装边界，安装孔位沿周向均匀分布，可适配常规的圆形法兰连接标准，安装时无需额外定制转接件，可直接与同直径的标准管路或设备筒体对接。

　　在结构强度层面，双螺旋交错的布局让整个筒体形成了类似空间桁架的受力体系，当承受轴向压力或周向扭矩时，格栅条会同时承受拉压应力，力的传递路径沿螺旋走向连续分布，不会出现直筋结构常见的应力突变点，在相同重量下，该结构的抗扭刚度比等直径直筋筒体高出40%以上，适合作为有旋转动作的设备内构件使用。外形尺寸方面，该结构的长径比控制在1.8:1，两端的连接直径与中段最大直径的比值为0.75，这个比例经过运动仿真验证，当作为旋转构件使用时，整体动平衡性能更好，高速转动时的径向跳动量更小，无需额外做过多的动平衡校正即可满足使用要求。安装边界上，两端连接边的厚度为格栅条厚度的2倍，连接孔的中心圆直径与筒体端部外径保持固定差值，可适配不同压力等级的法兰连接要求，安装时的轴向定位靠两端连接边的端面止口保证，对接后同轴度公差可控制在0.1mm以内，满足精密设备的装配精度要求。

　　在轻质承载场景中，该结构可作为轻量化的支撑筒体使用，比如用于小型输送设备的外防护兼支撑骨架，镂空结构既可以减轻设备整体重量，又能方便观察内部物料的输送状态，螺旋走向的筋条还能对内部输送的物料起到一定的导向作用，避免物料在筒壁处粘附残留。设计过程中还对格栅的交接位置做了圆角过渡处理，避免应力集中导致的疲劳断裂，所有曲面连接处的曲率连续，在3D打印或铸造加工时不会出现壁厚突变导致的成型缺陷，不管是采用金属3D打印制作小批量的功能样机，还是采用熔模铸造批量生产金属构件，都具备良好的工艺可行性。针对不同的使用场景，还可以通过调整螺旋导程、格栅宽度、镂空间隙的参数，快速衍生出适配不同流量、不同筛分粒度、不同承载要求的系列化构件，参数化的建模逻辑让结构调整效率大幅提升，无需重新绘制整体结构，仅需修改几个核心参数即可生成新的结构模型，大幅缩短了衍生型号的开发周期。
