带抓取机械臂的遥控运货手推车结构

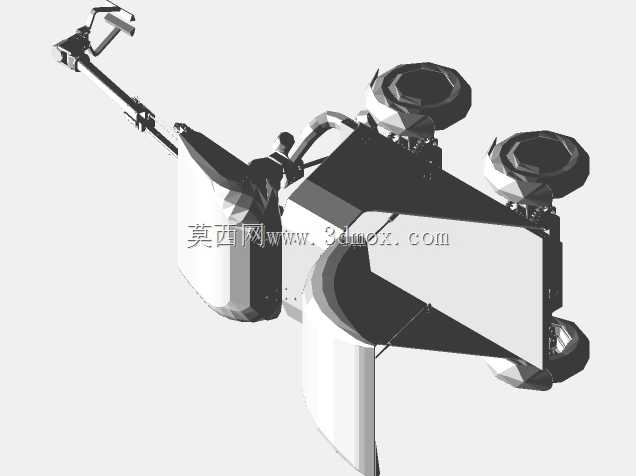

　　这款轮式遥控运货设备的设计，最初是针对厂区内部短距离零散物料转运、仓储小件货物拣选搬运场景开发的，区别于传统手动手推车需要操作人员全程跟随机身推行的模式，整套设备通过遥控信号实现行走、转向、末端抓取动作的远程操控，操作人员可以在视野覆盖范围内的安全位置完成作业，尤其适合狭窄通道内的物料取放、存在轻微磕碰风险的作业区域物料转运，避免操作人员在局促空间内反复调整推车位置的繁琐操作。从结构布局来看，设备采用四轮式行走底盘，底盘框架采用型材拼接的承载结构，轮组配置兼顾平地行走的稳定性与小范围转向的灵活性，前后轮的安装位置经过重心校核，当货台区域放置额定载荷的物料时，整机重心始终落在四轮支撑的边界范围内，不会出现侧翻或者翘头的问题。

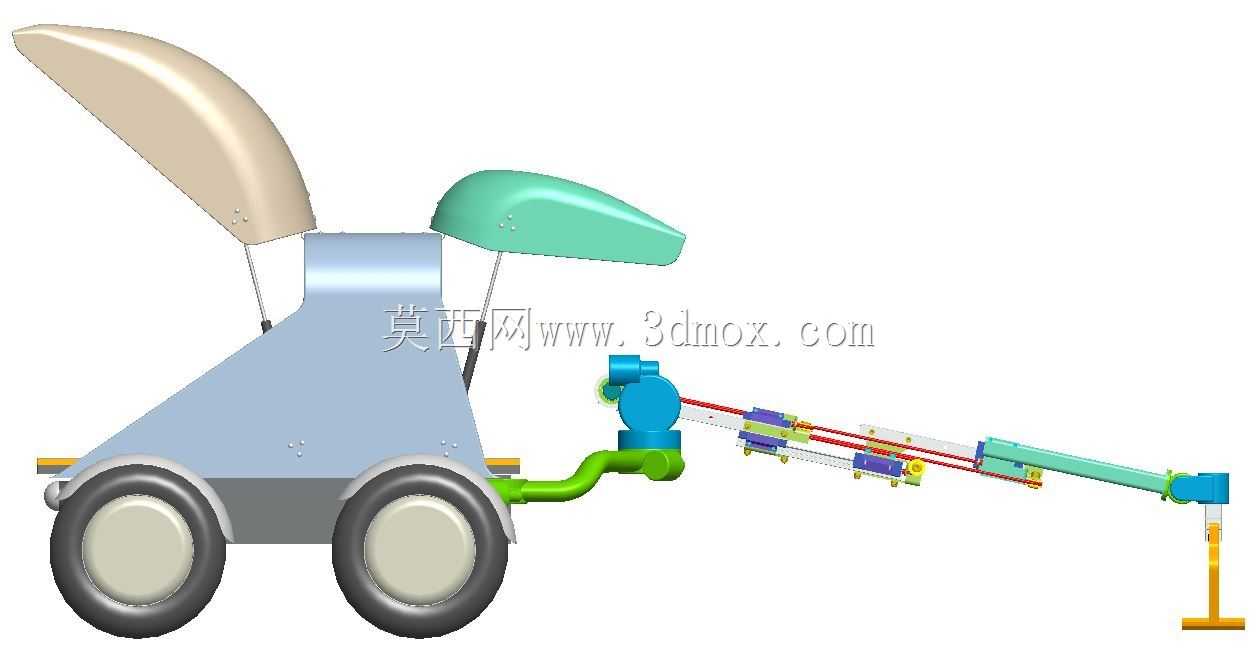

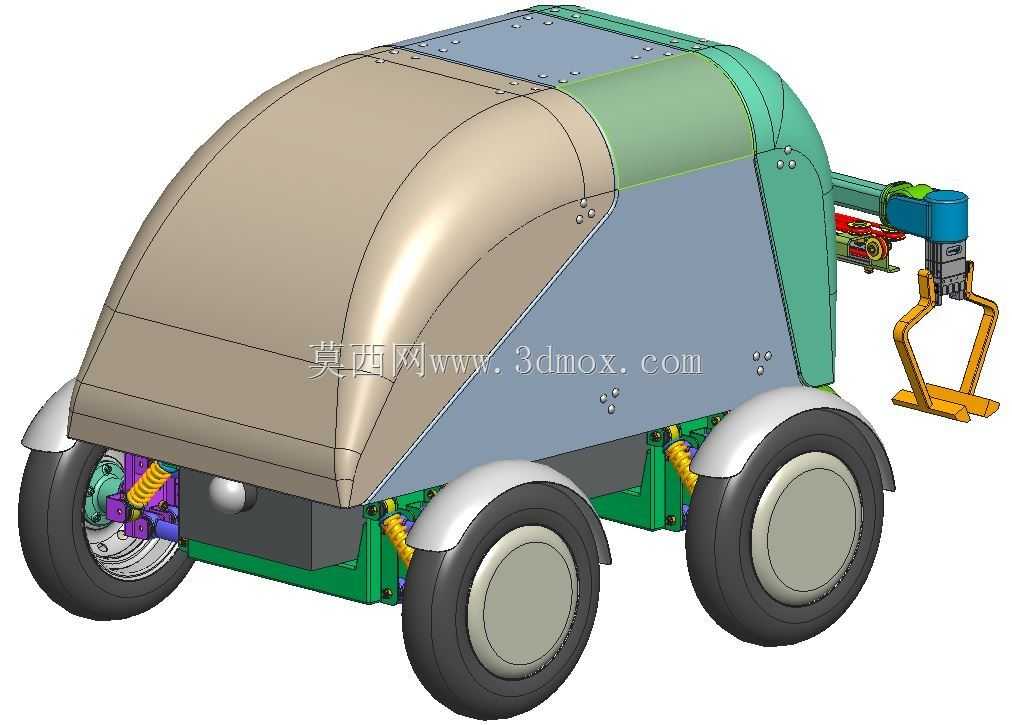

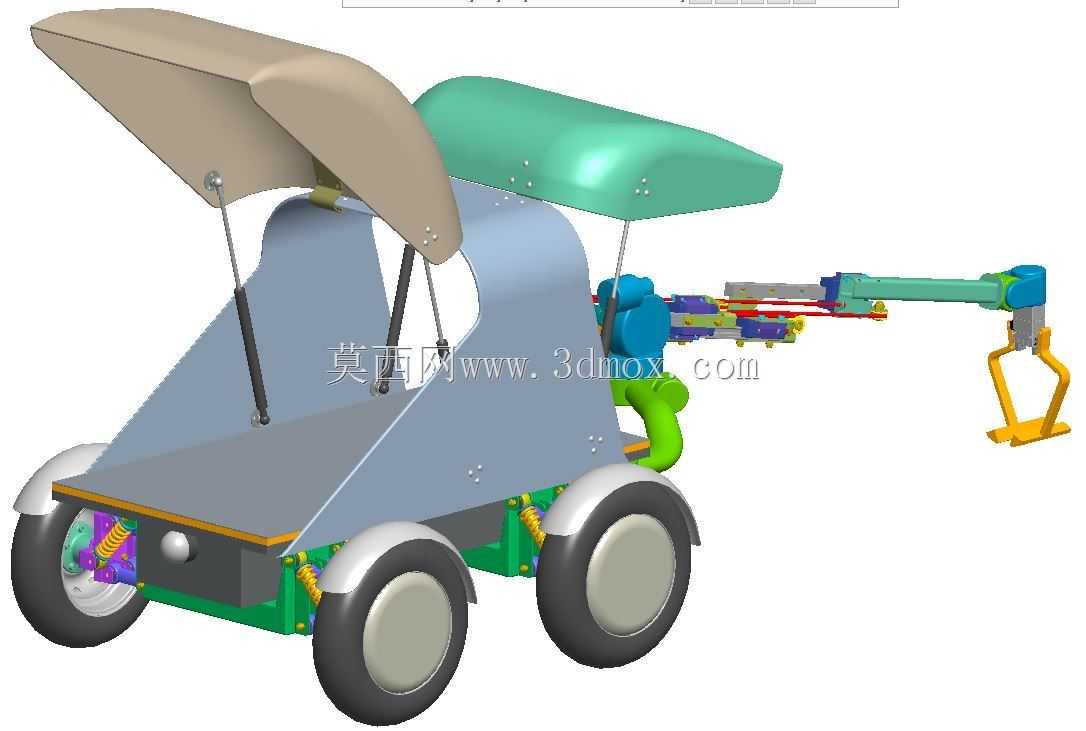

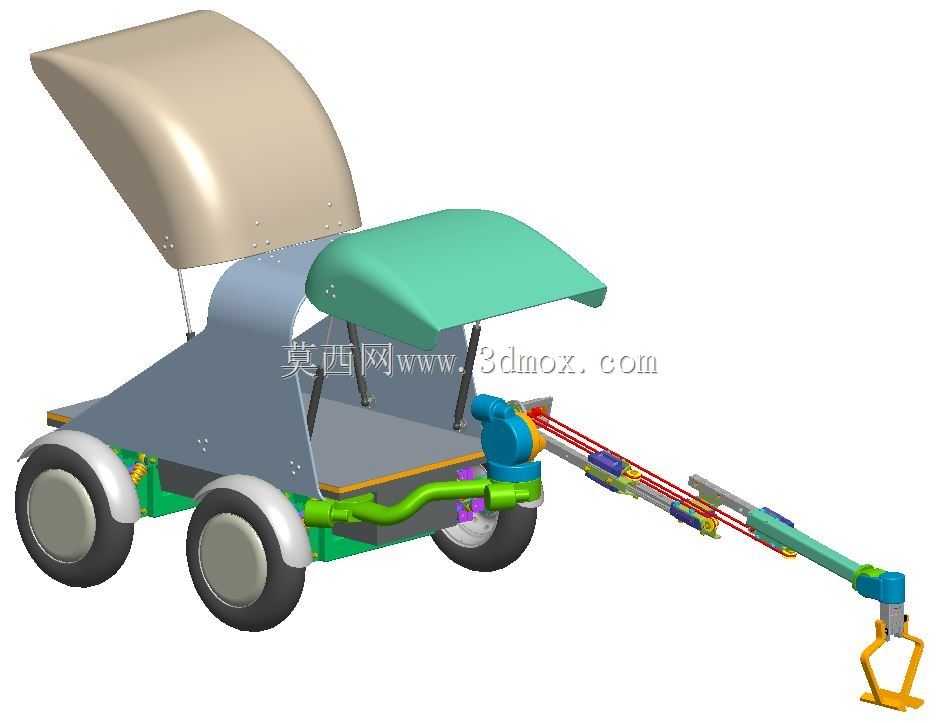

　　底盘上方设置了两处独立的遮护罩结构，靠前位置的遮护罩覆盖转向与传动机构区域，靠后位置的遮护罩覆盖电控模块与动力单元安装区域，两处遮护罩都采用快拆式的安装固定方式，日常维护时不需要拆解整体底盘结构，就能直接触及内部的传动部件与电控元件，降低日常维保的操作难度。底盘前端延伸安装的多段式机械臂是这款设备的核心功能拓展结构，机械臂采用多关节串联布局，臂段之间通过铰接轴连接，每处关节都配置了对应的动力输出部件，能够实现臂体的俯仰、伸缩、末端回转动作，末端安装的夹爪结构可以适配规则箱体、棒料、袋装小件等多种形态的物料抓取，夹爪的开合行程覆盖常见的小件物料尺寸边界，不需要额外更换末端执行器就能完成多数常规零散物料的取放作业。

　　机械臂的管线全部沿臂体侧面的固定走线槽布置，避免臂体动作过程中管线出现拉扯、剐蹭的问题，走线槽的安装位置预留了足够的弯曲余量，匹配机械臂全行程动作的管线弯折需求。在设计过程中，整机的安装边界充分考虑了厂区常见通道的宽度限制，机身最宽处尺寸控制在常规人行通道的通行宽度范围内，能够顺利通过多数生产车间的设备间隔通道、仓储区域的货架间通道，不需要对现有作业场地的通道进行拓宽改造。底盘的离地间隙设置匹配厂区常见的平整硬化路面条件，能够顺利通过地面的小型接缝、轻微凸起，不会出现底盘剐蹭地面的问题。转向机构采用前轮转向的布局，转向角度经过校核，整机的最小转弯半径适配狭窄区域的转向需求，在货架端头、设备拐角位置不需要多次倒车调整就能完成转向动作。

　　货台区域的承载面做了防滑纹理设计，放置在货台上的物料在设备行走、启停过程中不会出现滑移掉落的问题，货台周边预留了捆绑带的安装挂点，当搬运易滚动或者外形不规则的物料时，可以通过捆绑带将物料固定在货台上，提升转运过程的安全性。设备的动力单元与电控模块集中布置在底盘后部的遮护罩下方，重量靠后配置，平衡前端机械臂伸出作业时的前倾力矩，当机械臂完全伸出抓取额定重量的物料时，整机的重心依然保持稳定，不会出现前倾失稳的情况。遥控接收模块的安装位置做了信号屏蔽防护，避免底盘上的动力部件工作时产生的电磁信号干扰遥控指令的传输，保证遥控操作的响应及时性与动作准确性。整套结构的连接部位全部采用标准紧固件固定，易损的轮组、铰接轴衬套等部件都选用通用标准件，后期维护更换时不需要定制特殊配件，降低设备的全生命周期使用成本。在细节设计上，机械臂的每处铰接位置都设置了润滑注油点，日常保养时可以直接通过注油点加注润滑脂，不需要拆解铰接结构就能完成润滑维护，延长关节部件的使用寿命。轮组采用耐磨的橡胶材质轮面，行走过程中噪音低，不会对硬化地面造成划伤，适配车间、仓库的环氧地坪、水泥地面等多种常见路面条件。
