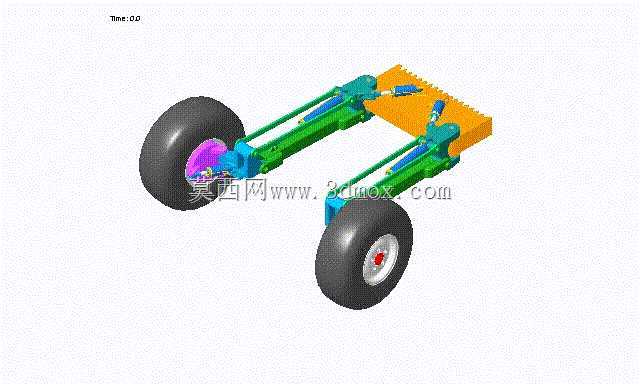

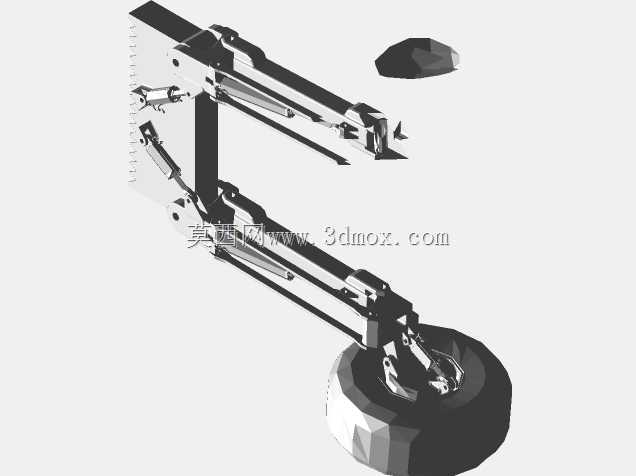

挖掘机十字轴后支腿行走支撑结构

　　在小型轮式挖掘机的作业场景中，后支腿承担着设备驻车作业时的整机稳定性支撑、行走过程中的载荷传递双重作用，十字轴式后支腿的结构设计直接决定了设备在复杂非铺装路面的通过性与作业时的抗倾覆能力。这套结构的设计核心围绕十字轴铰接点的载荷分配展开，区别于传统固定式后支腿，十字轴结构允许两侧支腿臂在垂直面与水平面内实现小角度自适应摆动，当设备停放在存在坡度或者地面凹凸不平时，两侧支腿可以根据地面接触状态自动调整支撑角度，避免单侧支腿悬空导致的整机应力集中，同时保证轮胎接地比压维持在合理区间，防止松软场地陷车。

　　从功能特性来看，支腿臂内部集成了液压油缸的安装腔室，油缸两端分别铰接在十字轴座与支腿外端的轮架位置，作业时油缸伸出推动支腿臂绕十字轴转动，将整机后部抬升，让轮胎脱离地面承受的作业载荷，把整机重量通过支腿端部的支撑结构传递到地面；行走状态下油缸收回，支腿臂抬升至安全离地高度，保证设备转场时的通过间隙，不会因为支腿下垂剐蹭路面凸起。十字轴本身采用合金结构钢锻造成型，轴颈位置设计有润滑脂注油通道，配合耐磨铜套实现铰接位置的低摩擦转动，四个轴颈的同轴度、垂直度公差控制在0.02mm以内，避免铰接卡滞导致的支腿动作不同步。

　　设计过程中首先需要明确安装边界：十字轴座通过螺栓固定在挖掘机后部车架的安装法兰面上，法兰面的螺栓孔位采用等距圆周排布，适配多数1.5吨-3吨级小型轮挖的后车架安装尺寸，支腿臂完全收回时的横向宽度不超过整机宽度，外伸时的支撑跨距比轮距宽出40%，保证作业时的横向稳定性；支腿端部的轮架集成了行走轮的安装轴位，轮胎采用深花纹越野轮胎，轮毂的安装孔距匹配通用小型工程轮胎的规格，不需要额外定制转接法兰即可完成装配。结构的受力校核重点关注十字轴根部的弯曲应力，当支腿完全伸出、单侧承受最大支撑反力时，轴颈位置的安全系数不低于3.5，满足工程机械重载冲击的使用要求；支腿臂采用箱型焊接结构，上下盖板与侧板的厚度根据弯矩分布做差异化设计，靠近十字轴铰接点的位置板厚更大，向轮架端逐渐过渡减薄，在保证结构强度的前提下控制整体重量，避免后部配重过大导致整机重心后移。

　　实际应用中，这套支腿结构可以适配小型轮挖在农田水利、市政抢修、庭院改造等狭小场地的作业需求，十字轴的自适应摆动特性允许设备在倾斜角度不超过15度的坡面上稳定驻车作业，不需要额外垫设方木调整机身水平；支腿的动作油路与整机液压系统连通，操作阀设置在驾驶室内，驾驶员不需要下车即可完成支腿的收放动作，转场作业的切换时间控制在10秒以内，提升狭小场地的转场效率。轮架位置还预留了驻车支脚的安装接口，当需要在硬质路面长时间作业时，可以加装橡胶垫支脚替换行走轮作为支撑端，避免轮胎长期承受静载荷导致的橡胶老化变形，同时增大支撑接触面积，降低对铺装路面的压强，防止作业时压坏路面铺装层。
