多规格法兰安装式楼梯栏杆立柱结构

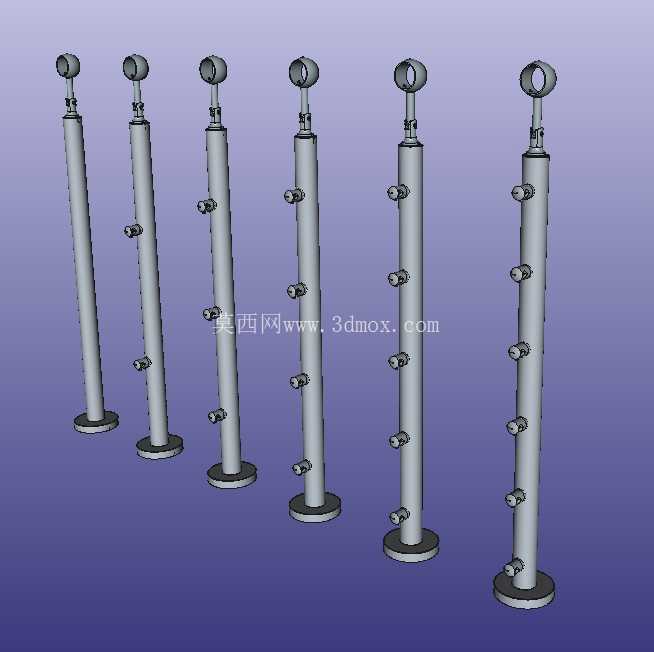

　　在民用建筑、商用空间的楼梯防护系统搭建中，栏杆立柱是承担受力支撑、扶手连接、栏板固定的核心承载构件，本次呈现的系列立柱采用法兰盘底部安装结构，适配900mm常规栏板防护高度与100mm直径法兰固定座，覆盖不同扶手连接点位数量的安装需求，可直接匹配圆管扶手的穿装固定，同时预留多组侧装固定点位用于玻璃栏板、金属横杆的锁紧连接。从实际工程落地的角度看，这类立柱的设计首先要匹配现场安装的边界条件：底部法兰盘采用圆形平板结构，预留均匀分布的螺栓过孔，可直接在混凝土楼梯踏步、钢结构梯段的预埋板上通过膨胀螺栓或焊接固定，无需额外做预埋套筒处理，能大幅缩减现场安装的工序时长，适配精装修项目快装交付的要求。

　　立柱主体采用等径直管结构，管壁厚度经过受力校核，可满足公共区域楼梯防护的水平荷载要求，避免人员倚靠时出现立柱形变、晃动的问题。顶部的扶手连接座采用铰接式环箍结构，可适配一定角度的扶手倾斜调整，不管是直跑楼梯、折角楼梯还是弧形楼梯的直线段，都能通过调整连接座的角度保证扶手与立柱的垂直对接，不需要在现场对立柱顶部做切割改型。柱身分布的侧装固定座采用等间距排布，每个固定座都预留内螺纹孔，可直接搭配紧定螺钉固定横向栏杆或者玻璃夹，不同数量固定座的立柱型号，可对应双横杆、三横杆、多横杆以及全玻璃栏板的不同防护方案，设计师在选型时可根据项目的防护等级、风格设计要求直接匹配对应型号，不需要二次加工开孔。

　　从建模逻辑上看，整个系列立柱采用参数化设计思路，将法兰盘直径、柱身长度、固定座间距、顶部连接座尺寸都设置为可调整参数，在衍生不同规格型号时，只需要修改对应参数即可快速生成新的模型，不需要重复绘制基础特征，能大幅提升同系列产品的建模效率。模型中所有的配合面都做了公差预留，比如顶部环箍的内孔尺寸比常规扶手管外径大0.2mm，侧装固定座的螺纹孔深度符合标准紧固件的旋合长度要求，法兰盘的螺栓过孔比常用膨胀螺栓直径大1mm，可抵消现场安装时的土建误差，避免出现螺栓无法穿装、扶手无法插入的问题。

　　在实际应用场景中，这类立柱不仅可用于室内家装的楼梯防护，也可用于商业综合体的消防楼梯、户外景观栈道的护栏、工业厂房的操作平台防护栏，法兰安装的形式不需要破坏楼梯饰面的完整结构，在旧梯改造项目中优势尤为明显，不需要凿开原有踏步面层做预埋，直接在饰面表面固定即可，能大幅降低改造施工的成本与工期。柱身的所有外露棱角都做了圆角处理，避免安装和使用过程中出现磕碰划伤的安全隐患，固定座的突出高度控制在合理范围，不会勾挂过往人员的衣物，符合民用建筑防护设施的安全规范要求。不同长度规格的立柱可适配不同的地面完成面高度，比如在铺设有石材、瓷砖等厚饰面的踏步上，可选择稍长的立柱型号，保证最终安装完成后扶手高度符合安全规范要求，不需要在现场切割柱身调整高度，减少现场加工的粉尘与噪音污染。
