CO14克莱姆布格尔屏蔽夹连接结构

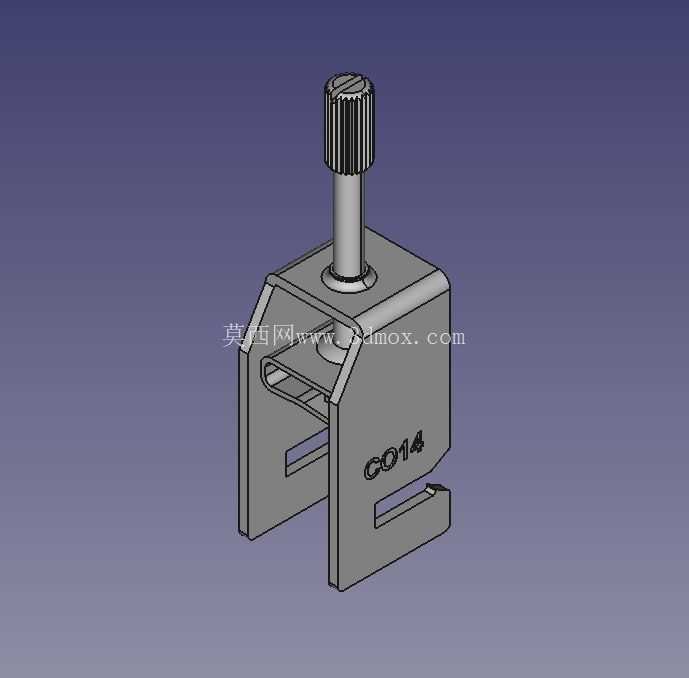

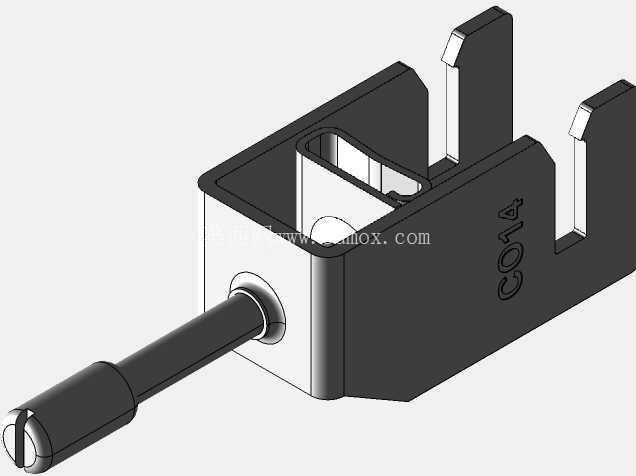

在汽车电控系统的线束屏蔽层接地处理环节，这类屏蔽夹是解决电磁兼容问题的核心小尺寸结构件，常应用于新能源汽车三电系统布线、车身控制器周边线束固定、车载通讯模块线缆屏蔽端接场景，替代传统的扎带加铜箔缠绕工艺，大幅提升屏蔽层接地的可靠性与装配效率。从结构设计来看，主体采用冲压弯折成型的U型夹体结构，夹体侧壁预留的卡槽可直接卡接在设备壳体的预设安装边上，无需额外打孔固定，适配0.8-2mm厚度的钣金安装边，安装时仅需将夹体对准安装边推入即可完成预固定，顶部的滚花调节螺杆可实现夹体与安装边的锁紧，同时螺杆底部的压接面可直接压合线缆的屏蔽编织层，将屏蔽层的干扰电流直接导通至设备壳体接地端，避免屏蔽层悬空带来的电磁泄漏问题。夹体侧面刻印的CO14标识为规格编号，对应适配的屏蔽线缆直径范围在6-14mm之间，夹体内部的避让槽设计可避免压合过程中损伤线缆内部绝缘层，连接盲孔的设置用于匹配专用安装工装的定位销，在自动化产线装配时可实现快速取件与定位，减少人工对位的误差。设计过程中重点考量了冲压工艺的可行性，夹体所有弯折处均设置了合理的折弯内R角，避免冲压成型时出现应力开裂，滚花螺杆采用标准件压装工艺与夹体上的翻边孔配合，翻边孔的高度经过精确计算，既保证螺杆压装后的拉拔力满足振动工况要求，又不会出现压装后夹体变形的问题。从安装边界来看，夹体总高度控制在35mm以内，宽度为18mm，卡入安装边后突出安装面的尺寸不超过22mm，可适配设备内部狭小的布线空间，相邻两个屏蔽夹的最小安装间距可控制在25mm，满足高密度布线的需求。在实际使用场景中，这类屏蔽夹可承受-40℃到125℃的工作温度范围，夹体表面采用镀锡处理，既提升了导电性能，又具备良好的防腐蚀能力，可适应车载环境下的振动、温湿度变化等工况，避免长期使用后出现接触电阻增大导致的屏蔽效能下降问题。结构建模过程中，对冲压件的壁厚进行了统一设定，所有壁厚均为1.2mm，符合常规汽车冲压件的板材选型规范，夹体上的开槽尺寸经过反复验证，既保证卡接时的弹性变形量足够，又不会因开槽过大导致夹体结构强度不足，在100N的侧向力作用下不会出现永久变形。顶部螺杆的滚花参数采用标准直纹滚花，滚花间距0.8mm，既方便手动调节时的摩擦力足够，又不会因滚花过于尖锐划伤操作人员手部，螺杆的行程设置为8mm，可适配不同厚度的屏蔽层压合需求，压合时的压力可通过螺杆的拧入深度控制，避免压力过大压断屏蔽编织丝，或是压力过小导致接触不良。夹体底部的开口导向角设计为15度，安装时可快速对准安装边，即使在人工盲装的场景下也能顺利卡入，提升整车装配环节的作业效率，减少装配工时。这类结构件虽然尺寸不大，但在整车电磁兼容性能中起到关键作用，建模时需要重点关注各配合面的形位公差，尤其是夹体安装面与螺杆压合面的平行度，需要控制在0.1mm以内，保证压合时屏蔽层受力均匀，避免局部接触不良。
