伊顿巴斯曼直流熔断器配套微型微动开关

这款配套直流熔断器使用的微型开关，是低压直流配电回路里熔断器状态监测的核心配套元件，常见于光伏汇流箱、通信基站直流供电屏、工业直流电源柜、储能变流器直流侧的熔断器安装工位，用来在熔断器熔芯熔断触发顶针动作时，同步输出无源接点信号，给后台监控系统传递熔断器故障状态，避免运维人员无法及时定位熔断回路，造成直流供电支路长时间断电影响后端负载运行。

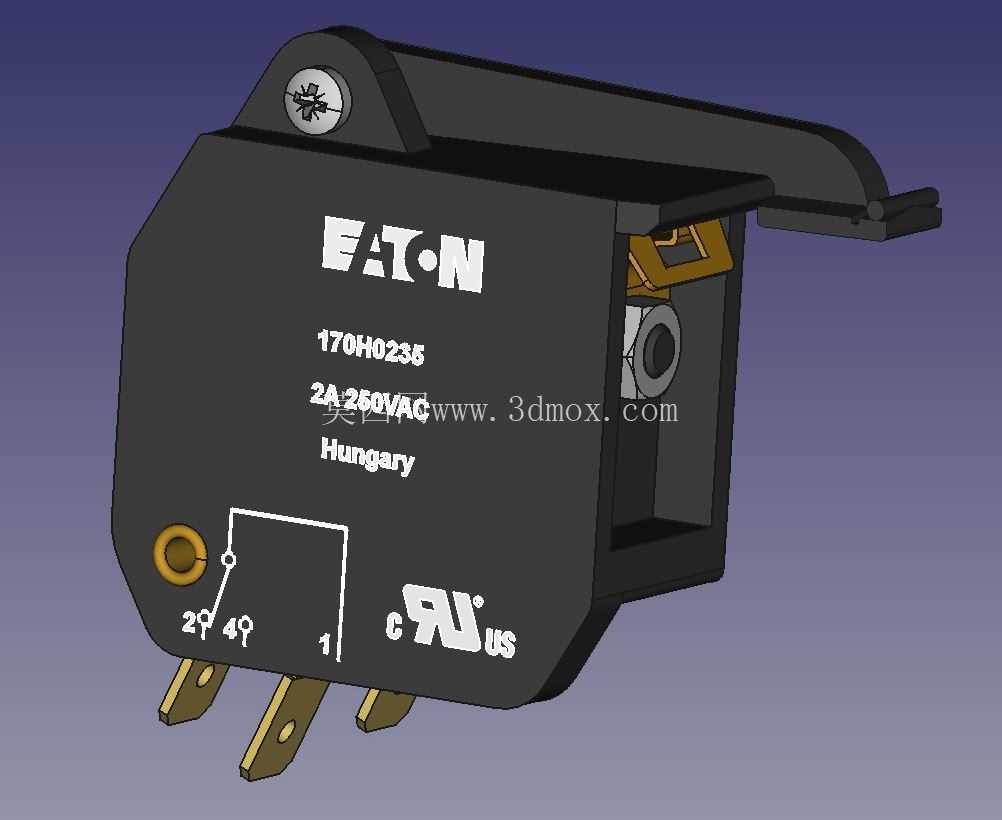

从结构设计来看，这款开关采用黑色阻燃热固性塑料作为外壳主体，外壳壁厚均匀，边角做了小圆弧过渡处理，避免装配时尖锐边角划伤操作人员或相邻线缆绝缘层。外壳正面丝印了额定参数、品牌标识、安规认证标记以及接点定义图示，三个直插式焊接引脚从外壳底部垂直伸出，引脚采用镀锡铜材质，既可以直接焊接在PCB板上，也可以搭配配套的接插件实现快速插拔接线，引脚间距符合常规低压信号元件的布线规范，不会出现相邻引脚焊盘间距不足导致的焊接连锡问题。开关顶部设置了带复位弹簧的摆杆式触发结构，摆杆的触发行程经过精准匹配，刚好对应直流熔断器熔断后弹出的顶针行程，不会出现顶针弹出后无法触发开关，或者开关提前动作误报故障的情况，摆杆的转轴位置采用金属铆接结构，反复动作过程中不会出现转轴松旷、摆杆偏移的问题，能够保证长期动作的可靠性。

开关内部的接点结构采用快动式银合金触点，触点接触电阻小，额定载流能力为2A/250VAC，同时也适配低压直流回路的信号通断需求，触点的动作机构采用弹簧储能式设计，不管触发摆杆的动作速度快慢，触点都能实现快速通断，避免触点缓慢闭合断开时产生的拉弧烧蚀问题，延长开关的电气使用寿命。开关侧面预留的固定孔采用铜质嵌件，安装时可以通过M3规格的螺钉直接固定在熔断器底座的配套安装位上，嵌件和塑料外壳之间通过注塑时的包胶结构实现牢固结合，多次拆装螺钉也不会出现塑料外壳滑牙、开裂的问题。

从安装边界来看，这款开关的整体外形紧凑，横向宽度不超过30mm，纵向高度不含引脚的部分不到25mm，安装时不需要在熔断器底座旁预留过大的空间，能够适配目前市面上主流规格的巴斯曼、伊顿库珀系列直流熔断器的安装尺寸，不管是新建设备的直流配电单元设计，还是旧有直流柜的熔断器状态监测改造，都可以直接选用这款开关进行配套，不需要额外修改安装孔位或者调整周边元件的布局。开关的触发摆杆伸出长度经过校准，安装到位后摆杆端部刚好和熔断器的状态指示顶针保持轻微接触，正常运行时开关处于常闭或者常开的初始状态，当熔断器因过流、短路故障熔断时，熔芯内部的弹簧会推动顶针弹出，顶针推动摆杆转动触发行程机构，实现接点状态的翻转，给监控系统传递干接点信号，部分场景下也可以直接联动本地的故障指示灯，实现现场故障的直观指示。

在建模还原过程中，需要重点关注几个关键尺寸的精度：首先是底部三个引脚的相对位置和伸出长度，这直接决定了开关能否顺利插装到PCB板或者接插件上；其次是顶部摆杆的转动中心位置和初始角度，这关系到触发行程的匹配度，如果摆杆初始角度偏差过大，要么会导致正常状态下开关被持续按压无法复位，要么会导致熔断器顶针完全弹出后摆杆行程不足无法触发接点动作；另外外壳上的固定孔位置精度也需要严格控制，保证开关能够顺利和熔断器底座的安装柱对位，不会出现安装孔错位导致无法装配的问题。开关外壳表面的丝印标识在建模时可以通过纹理映射实现还原，不需要做凸起的实体特征，避免增加不必要的模型面数，影响装配体的加载效率。内部的触点和弹簧结构如果是用于装配干涉检查的场景，可以做适当简化，保留外部的安装和触发接口尺寸即可，如果是用于产品结构演示，则可以按照实际的零件拆分进行详细建模，还原内部的快动机构动作原理。

这类微型开关在直流保护回路里的作用往往容易被设计人员忽略，很多项目里只配置了主回路的熔断器，却没有配套状态监测开关，导致熔断器熔断后运维人员需要逐个回路排查故障点，尤其是在多支路并联的光伏汇流箱或者通信电源柜里，排查故障的时间成本很高，配套这款微动开关之后，可以直接将每个熔断器的状态接入监控系统，故障发生时能够直接定位到具体的故障回路，大幅缩短运维排查的时间，同时也能避免因为某一支路熔断器熔断未被发现，导致系统长期处于缺支路运行的状态，影响整个直流供电系统的可靠性。开关本身的防护等级满足常规柜内安装的使用需求，不需要额外做防水防尘处理，外壳的阻燃等级符合UL94-V0要求，即使周边出现短时高温或者电弧，也不会出现外壳起火燃烧的情况，满足低压配电设备的安规要求。
