克莱姆布格尔屏蔽夹连接结构设计

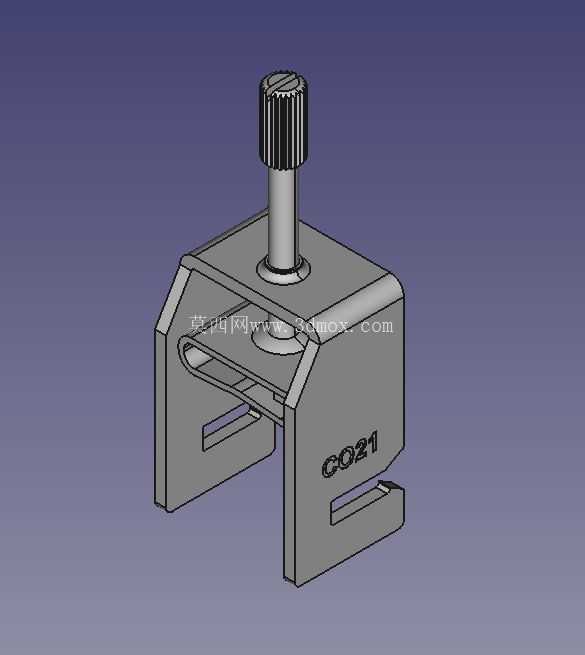

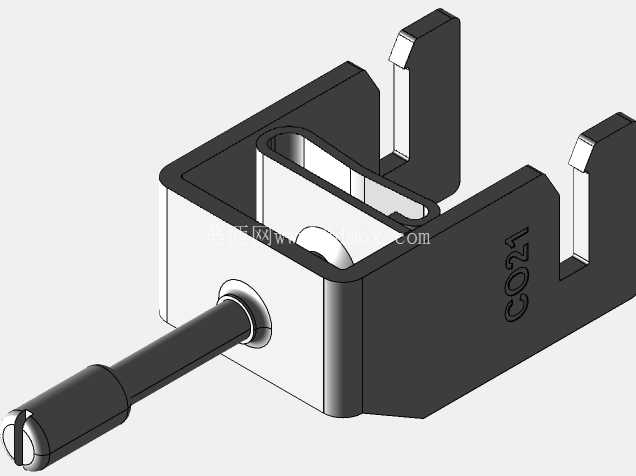

在汽车电控系统的线束屏蔽层连接作业中，这类屏蔽夹承担着线束屏蔽层可靠接地、固定线束走向的核心作用，是车载电控单元、高压线束布线环节中不可缺少的五金连接件，广泛应用在新能源汽车三电系统、传统燃油车发动机舱电控模块的屏蔽连接场景中，能够在车辆行驶产生的持续振动、温度交变、油污侵蚀的复杂工况下，保持屏蔽层的低阻抗导通，避免电磁干扰影响电控信号的稳定传输。从结构设计来看，这款屏蔽夹采用一体式冲压折弯成型的C型夹体结构，夹体侧面预留的卡槽结构可以直接卡接在设备安装板的预设翻边上，不需要额外的螺栓固定就能实现预定位，夹体顶部的滚花调节螺杆可以通过旋拧调整压合行程，适配不同线径的屏蔽线束压接需求，螺杆底部的压合面做了平面度处理，压接时可以均匀贴合线束屏蔽层的金属编织网，避免局部应力集中刺破屏蔽层导致的接触不良问题。夹体表面做了钝化防锈处理，能够适应发动机舱内高湿度、盐雾腐蚀的使用环境，夹体侧面刻印的标识可以在产线装配时快速识别零件规格，避免错装混装问题。设计过程中，夹体的开口尺寸做了公差收敛控制，既保证卡接安装时的顺畅推入，又能在卡入安装板后保持足够的夹持力，不会因为车辆振动出现松脱移位；顶部螺杆的螺纹行程经过反复校核，最小压合位置可以适配直径6mm的细屏蔽线束，最大张开位置可以兼容直径18mm的粗高压屏蔽线束，覆盖了车载电控系统绝大多数屏蔽线束的压接需求。夹体两侧的让位槽结构，一方面是冲压成型时的工艺让位，减少折弯过程中的材料应力集中导致的零件变形，另一方面可以在压接线束时给屏蔽层的编织网留出形变空间，避免压接过紧导致屏蔽网断裂。螺杆头部的直滚花设计，是考虑到产线初装时可以徒手拧动实现预压合，不需要借助工具就能完成初步固定，后续再用定扭矩扳手拧紧到规定力矩，提升装配效率。从安装边界来看，夹体整体的安装占用空间在长宽高40mm*25mm*55mm范围内，不会占用过多的电控箱内部布线空间，夹体底部的C型开口宽度适配1.5-2.5mm厚度的设备安装板，卡入后夹体与安装板的接触电阻控制在1毫欧以内，保证屏蔽接地的导通可靠性。这类屏蔽夹的结构设计，核心是平衡装配效率、连接可靠性与工况适应性，不同于普通的线束扎带，它需要同时满足机械固定与电气导通的双重要求，在冲压模具设计阶段，就需要重点考虑折弯工序的回弹控制，保证夹体开口尺寸的一致性，螺杆与夹体顶部的安装孔采用间隙配合，既保证螺杆可以顺畅旋动，又不会出现过大的旷量导致压合面偏斜。在实际装车验证中，这类结构的屏蔽夹可以通过-40℃到125℃的温度循环测试，经过1000小时的盐雾测试后接触电阻依然满足设计要求，在30g加速度的随机振动测试中不会出现松脱、接触电阻超标的问题，完全满足车载零部件的可靠性要求。对于结构设计从业者来说，这类小尺寸的连接件往往容易被忽略，但恰恰是这类零件的设计细节，决定了整个电控系统的电磁兼容性能，在建模过程中需要重点还原冲压件的折弯圆角、螺杆的滚花细节、压合面的平面度特征，才能在后续的装配干涉检查、线束布线仿真中得到准确的结果，避免实际装配时出现干涉、压合不到位的问题。
