屋面烟囱防火基座结构三维设计

做建筑配套结构设计快十二年，经手的屋面附属构件少说也有上百套，烟囱防火基座这类部件看着不起眼，真要做到位要抠的细节一点不少。很多刚入行的设计师容易把这类部件当成简单的钣金拼接件，实际落地时才会发现漏了防水、防火、安装公差这些核心要求，最后要么现场改得面目全非，要么用个两三年就出现渗雨、防火层脱落的问题。

这套结构的核心应用场景是民用建筑、工业厂房屋面伸出的排烟烟囱根部，作用是把烟囱和屋面防水层、保温层做刚性衔接，同时阻断烟囱外壁高温向屋面可燃保温材料传导，避免长期高温烘烤引发屋面火情。日常做项目时，这类构件往往是和屋面防水施工同步进场的，所以设计阶段就要把安装边界卡得非常准——首先要适配常规屋面的构造层次，从结构楼板往上，找坡层、保温层、防水层、保护层的总厚度一般在180mm到320mm之间，这套基座的下沿法兰盘做了可裁切的余量设计，现场安装时可以根据实际屋面完成面高度裁切立边高度，不用额外做转接件。

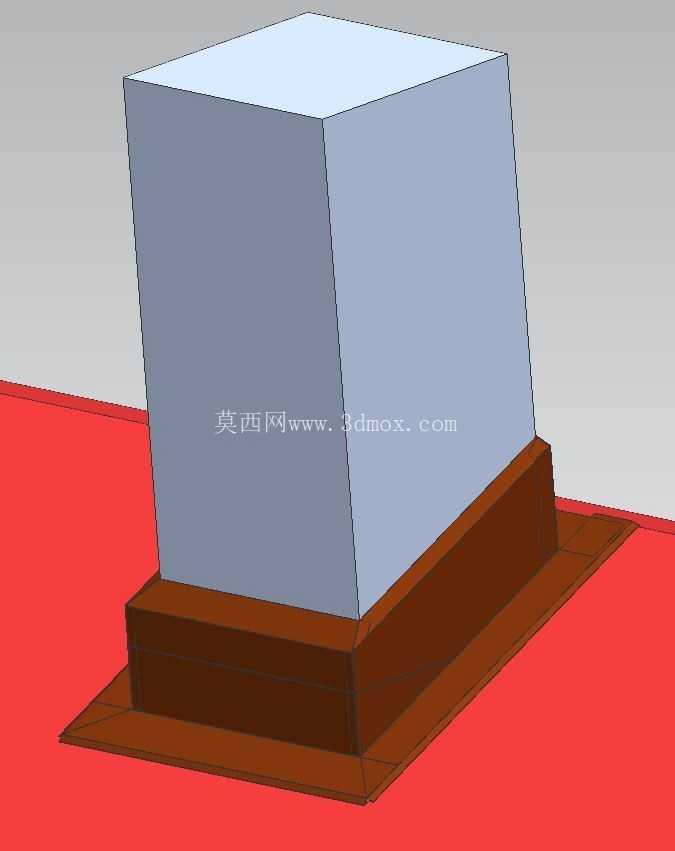

从功能特性上拆解，整个结构分两个核心部分：下部是和屋面贴合的法兰固定段，上部是套在烟囱外侧的防火围挡段。下部法兰盘做了向外延伸150mm的外翻边，安装时这个边要压在屋面防水层的下方，和结构楼板用膨胀螺栓固定，螺栓间距控制在300mm以内，法兰盘和屋面接触的面预留了5mm深的密封胶槽，打耐候密封胶后能完全阻断雨水顺着接缝渗到屋面下层。上部围挡段和烟囱外壁之间预留了20mm的间隙，这个间隙不是随便留的：一方面是给烟囱受热后的热膨胀留余量，金属烟囱满负荷排烟时外壁温度能到120℃以上，线膨胀量如果没有释放空间，很容易把基座顶变形；另一方面这个间隙后期要填充防火岩棉，填充密度不小于120kg/m³，能把烟囱外壁的高温完全阻隔在围挡内部，不会直接接触屋面的保温材料。

设计时特意把围挡段做成了上小下大的微锥结构，锥度控制在1:20，这个细节很多人会忽略，要是做成直筒结构，后期做屋面检修时，工具或者杂物很容易卡在围挡和烟囱的缝隙里，时间长了堆积的杂物会堵塞排水间隙，下雨时积水顺着缝隙渗进保温层；微锥结构既能保证安装时的导向性，套烟囱时不用反复对位，也能让落在围挡顶部的杂物自然滑落，减少后期维护的工作量。另外围挡和下部法兰的衔接处做了45度的斜角加强筋，四个方向各布置一道，不用额外增加板材厚度就能把整体结构的抗风揭能力提升40%以上，毕竟屋面的风荷载比地面大很多，尤其是沿海地区，12级台风下要是基座被掀翻，连带破坏的防水层维修成本是构件本身的十几倍。

尺寸边界上，这套结构适配的是外轮廓边长400mm到600mm的矩形金属烟囱，下部法兰盘的总边长比围挡下沿大300mm，也就是单边延伸150mm，刚好符合屋面防水施工的搭接宽度要求，不用额外裁剪防水卷材。安装时要注意，法兰盘固定完成后，周边要再做一圈附加防水层，上翻高度要超过围挡和法兰的接缝处100mm以上，和预留的胶槽配合形成两道防水屏障。围挡顶部和烟囱外壁的交接处，要套一圈耐高温的防火密封胶条，不能用普通的耐候胶，普通胶长期在高温环境下会老化开裂，失去密封作用。

之前做项目时碰到过不少反面案例，有的设计把基座和烟囱直接焊死，没留膨胀间隙，夏天高温时烟囱膨胀把焊缝拉裂，雨水顺着裂缝灌进屋面保温层，冬天冻胀后把防水层大面积顶破；还有的没做外翻法兰，直接把基座立在屋面上打胶固定，两三年后胶老化就开始漏水，维修时要把周边的防水层全部掀开，成本极高。这套结构在设计时就把这些现场常见的问题都考虑进去了，所有的折弯角度、预留间隙、加强结构都是经过十几个项目落地验证过的，建模时把每个安装工序的操作空间都留足了，比如固定法兰的螺栓位置，离围挡立边的距离留了80mm，工人用冲击钻打眼、拧螺栓时不用歪着工具操作，安装效率能提升不少。

另外，结构的板材选型也做了适配，常规场景用1.5mm厚的镀锌钢板就能满足防腐和强度要求，要是在化工厂区或者沿海高腐蚀区域，可以换成2mm厚的304不锈钢板，模型里把板材厚度设成了可参数化调整的，不用重新画结构，改下厚度参数就能直接导出加工图，对接钣金厂时不用反复核对尺寸，能省不少沟通成本。
