工业长条形物料承载输送篮架结构

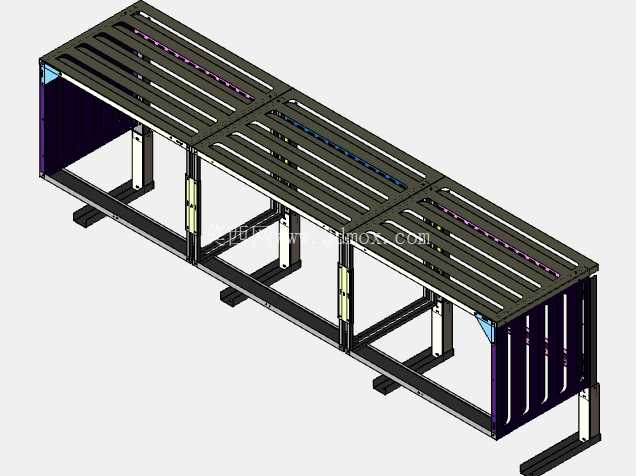

　　这款长条形框架式承载篮架，主要面向车间内长尺寸棒料、型材、条状加工件的工序间周转、工位暂存以及生产线对接输送场景使用，区别于普通周转箱的封闭结构，其开放式栅格顶面与侧围设计，既能够保证长尺寸工件放置时的定位稳定性，也方便作业人员从多个方向取放物料，同时栅格间隙可快速漏除工件表面携带的切削液、金属碎屑，避免杂物在载具内堆积影响后续加工工序。从结构设计逻辑来看，整体采用分段式模块化拼接思路，三段独立的栅格承载单元通过底部的方管焊接框架连为整体，每段单元的栅格条采用等间距排布，间距尺寸经过匹配计算，既能够保证对直径10mm以上条状工件的有效支撑，避免工件放置后出现弯曲变形，也不会因间隙过小导致碎屑卡滞。

　　底部支撑框架采用矩形钢管焊接成型，框架下方设置有多个可调式支撑脚，支撑脚的高度调节范围覆盖车间地面常见的15mm以内高度差，安装时可通过调整支撑脚保证整个篮架的顶面水平度控制在1mm/m以内，避免放置的长条形工件出现滑移。篮架的侧围采用竖向挡板与立柱结合的结构，两端的侧挡板高度略高于承载栅格面，能够对放置的工件端部形成限位，防止工件在周转移动过程中从端部滑落，侧挡板上开设的竖向长槽既可以减轻整体结构重量，也能够作为观察位，方便作业人员快速查看篮架内工件的剩余存量。立柱与底部框架的连接位置设置有三角形加强筋板，筋板厚度与框架管材壁厚保持一致，焊接时采用满焊工艺，能够承受满载状态下的侧向冲击力，避免长期使用后连接位置出现开焊变形。

　　在实际产线适配场景中，这款篮架可直接对接皮带输送机或者辊道输送机的出料端，栅格顶面的高度可通过支撑脚调整至与输送机出料面齐平，工件从输送机输出后可直接滑入篮架内完成收集，无需额外的转接工装，能够减少工序间的物料搬运辅助时间。篮架的整体宽度控制在800mm以内，长度可根据产线的实际排布需求调整分段单元的数量，单段单元长度为1200mm，三段拼接后总长度为3600mm，能够适配多数机加工车间的通道宽度以及工位旁的存放空间，底部框架的支腿间距预留了标准叉车臂的插入空间，满载状态下可直接通过叉车完成整架物料的转运，无需逐件搬运工件。

　　栅格条的材质选用耐磨型钢，表面经过发黑处理，能够长期耐受金属工件的摩擦刮蹭，不会轻易出现表面凹陷或者锈蚀问题，支撑脚采用尼龙材质底座，与车间环氧地坪接触时不会划伤地面，同时具备一定的减震效果，转运放置时能够减少冲击对工件精度的影响。设计过程中针对满载工况做了受力校核，当每段栅格面均匀放置总重200kg的长条形工件时，栅格条的最大挠度控制在0.5mm以内，底部框架的最大变形量不超过1mm，能够保证长期满载使用下结构不会出现永久性变形。侧围与承载面之间没有突出的连接结构，工件取放时不会出现卡勾问题，整个结构没有易松动的螺栓连接部件，除支撑脚的调节螺纹外其余连接位置均采用焊接固定，日常使用过程中几乎不需要额外的维护保养，适合在机加工、冲压、型材加工等生产场景中长期使用。
