幕墙系统带玻璃适配镀锌钢背板构件

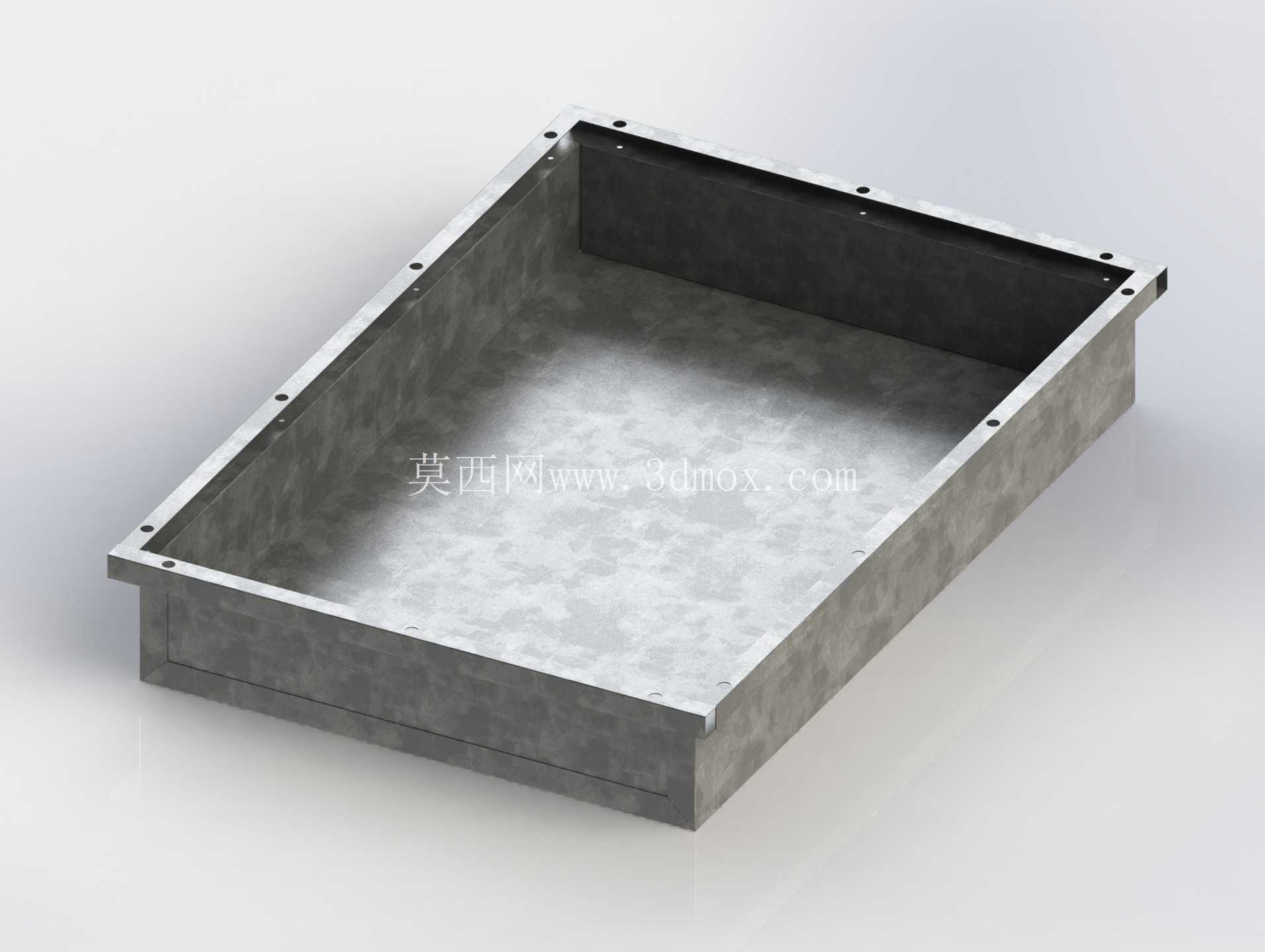

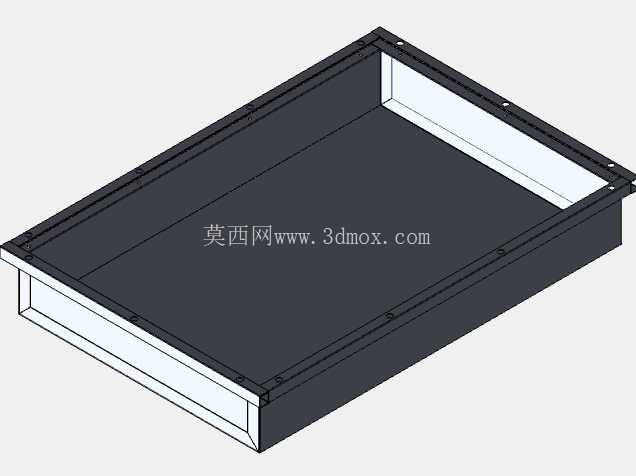

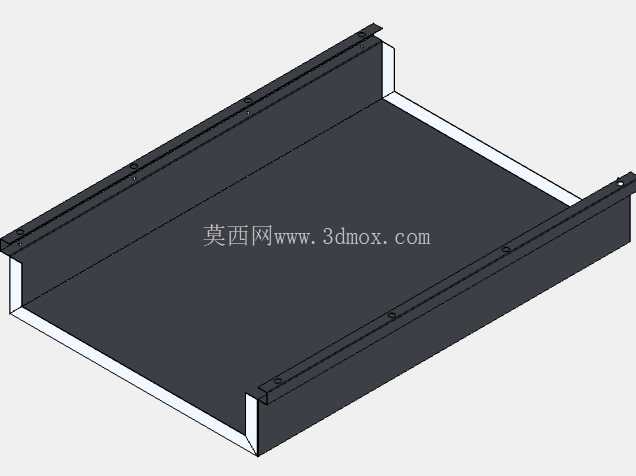

　　在建筑幕墙的现场装配作业里，这类带玻璃适配结构的背板属于隐蔽层核心承托构件，多数应用在单元式玻璃幕墙的板块背部，承担玻璃板块的背部限位、密封配合以及结构补强的作用，区别于普通平板式幕墙背板，这款构件做了围边式的槽型结构设计，能直接和幕墙的横竖框型材完成嵌合安装，不需要额外加装辅助衬框，能减少现场装配的工序数量。从结构设计逻辑来看，构件整体采用浅拉深的槽型结构，翻边位置均匀布置了安装过孔，孔位的间距匹配常规幕墙铝框的标准安装孔距，安装时可以直接通过自攻钉或者抽芯铆钉和框体完成固定，翻边的高度控制在合理区间，既能够给背部的密封胶条预留足够的压缩空间，也不会因为翻边过高导致和幕墙的保温填充层产生干涉。

　　槽体的内底面做了平整度控制，平面度公差控制在行业常规要求范围内，避免和玻璃背部的垫块接触时出现应力集中的问题，边缘的折弯位置做了微小的圆角处理，防止镀锌层在折弯加工时出现开裂脱落的情况，提升构件的抗锈蚀能力。材质选用22GA的镀锌钢板，也就是常规建筑钣金常用的镀锌薄钢板，材料本身的镀层厚度满足户外建筑使用的防腐蚀要求，不需要额外做表面喷涂处理就能直接使用，材料的厚度选择兼顾了结构强度和自重控制，不会因为板材过厚导致幕墙单元的整体重量超标，也不会因为板材过薄出现受风压变形的问题。

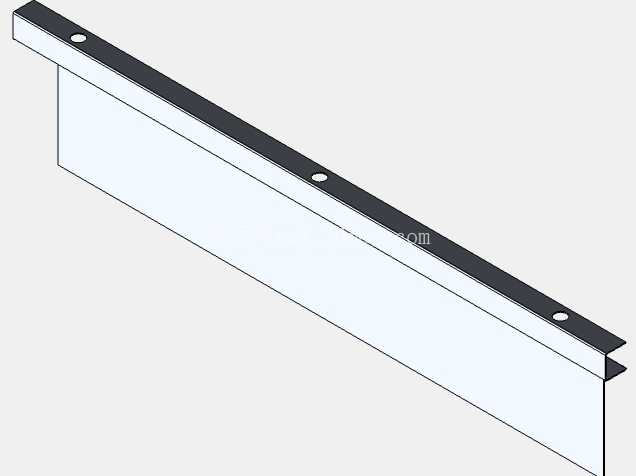

　　构件侧边预留的玻璃适配器安装位，是这款背板区别于普通幕墙背板的核心设计，这个位置可以直接卡装玻璃适配垫块，垫块能够根据玻璃的厚度做对应规格的更换，不需要对背板本身做二次加工，适配不同厚度的钢化玻璃、夹胶玻璃安装需求，适配器的卡位做了防脱结构设计，在幕墙板块运输、吊装的过程中，垫块不会出现移位脱落的问题，避免现场安装时需要重新调整垫块位置的麻烦。从安装边界来看，这款背板的外轮廓尺寸和常规单元式幕墙的板块分格尺寸匹配，槽体的外边缘和幕墙框的内槽尺寸做了间隙配合设计，单边预留的间隙能够吸收型材加工、板材加工产生的尺寸公差，不会出现因为加工误差导致背板无法嵌入框体的情况，翻边上的安装孔做了略大于紧固件直径的设计，允许安装时做小范围的位置调整，抵消孔位加工的位置度误差。

　　在实际使用场景中，这款背板安装完成后，会在槽体内侧铺设保温棉、防潮隔膜，之后再安装玻璃垫块、固定玻璃板块，背板的围边结构能够阻挡保温棉的碎屑外露，同时可以形成一道密封屏障，减少室外雨水、灰尘顺着幕墙缝隙渗入室内的概率，槽型的结构本身也具备一定的刚度，在幕墙承受正负风压的时候，背板能够协同框体一起受力，减少框体的变形量，提升整个幕墙板块的结构稳定性。设计阶段针对这类构件做过工艺优化，所有的折弯工序都可以在普通数控折弯机上完成，不需要开专用的冲压模具，小批量项目也能快速加工生产，板材的下料采用激光切割或者数控冲床加工，能保证孔位精度和轮廓尺寸精度，镀锌钢板的焊接位置会做补锌处理，避免焊接位置出现锈蚀，构件的所有外露边缘都做了去毛刺处理，防止安装作业时划伤施工人员，也避免划破密封胶条或者防潮隔膜。这类背板在隐框幕墙、半隐框幕墙的系统里都能适配使用，尤其是在高层、超高层的幕墙项目中，构件的自重控制、抗风压性能、防腐蚀性能都能满足相关的建筑规范要求，不需要额外做加强处理就能满足设计风压下的强度要求，相比传统的平板式背板加辅助衬框的结构，这种一体化槽型背板的零件数量更少，装配累积误差更小，现场安装的效率也更高，能有效缩短幕墙施工的周期。
