80立方工业储料筒仓结构设计

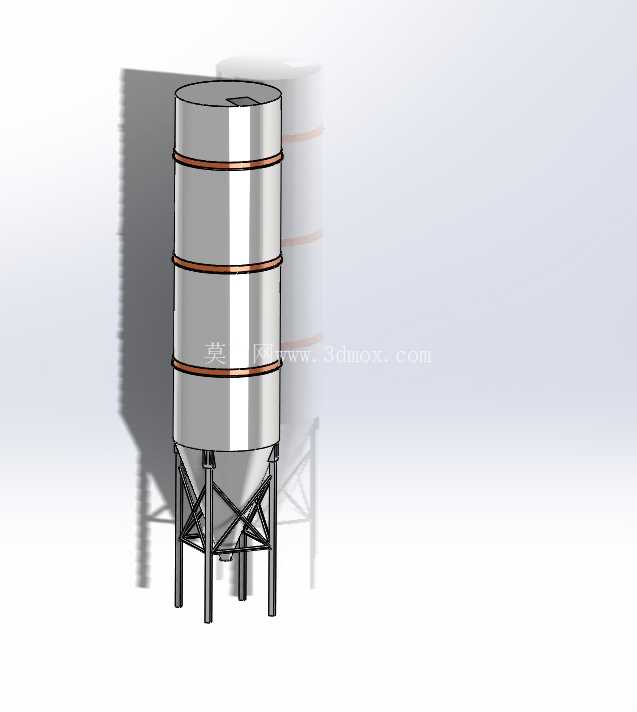

　　在散料仓储与中转的工业场景里，筒仓是衔接上游物料产出、下游物料配送的核心静态存储设备，这套80立方容量的筒仓结构，主要面向颗粒状、粉状工业散料的密闭存储需求，常见于粮食加工、建材生产、化工原料储运、环保固废暂存等生产环节，可有效降低露天堆放带来的物料损耗、扬尘污染与受潮变质风险。从结构设计逻辑来看，整个筒仓采用立式圆柱主体搭配锥底出料的经典构型，圆柱段仓体承担主要的物料存储容积，大直径的仓身设计可以在同等高度下获得更大的存储容量，同时降低仓壁单位面积承受的侧压力，减少结构补强所需的材料用量。

　　仓顶采用椭圆封头式封闭结构，相比平顶设计可以更好地分散顶部荷载，避免雨水、积尘在仓顶堆积，同时预留的人孔与进料接口可以匹配不同的上料设备，不管是气力输送管道、斗式提升机出料口还是皮带输送机落料点，都能通过法兰对接完成安装适配。锥底段的倾斜角度经过物料安息角校核，针对常见的粉状、颗粒状物料，锥壁倾角设置大于物料自然堆积角5度以上，确保物料在重力作用下可以顺利滑落至底部出料口，不会出现仓壁挂料、积料堵料的问题，出料口位置配置标准法兰接口，可直接对接旋转卸料阀、螺旋输送机等出料设备，实现定量给料与密闭出料，避免出料过程中的粉尘外溢。

　　仓体外部设置有环形加强筋与竖向支撑肋，沿着圆柱仓壁等距分布的环形加强筋可以抵消物料对仓壁的径向侧压力，避免仓体在满料状态下出现鼓胀变形，竖向支撑肋则将整个仓体的荷载均匀传递至底部的支撑腿结构，支撑腿采用等边角钢或矩形钢管焊接成型，底部预留地脚螺栓安装孔，可直接固定在混凝土基础平台上，安装时需要保证支撑面的水平度误差控制在千分之二以内，避免仓体倾斜导致物料偏载、出料不畅。

　　仓体侧面预留有料位计安装接口、检修人孔与通风除尘接口，料位计接口可适配阻旋式、雷达式等不同类型的料位检测装置，实时监测仓内物料存量，检修人孔设置在仓体下部锥段与圆柱段衔接位置，方便运维人员进入仓内清理结块物料、检查内壁磨损情况，通风除尘接口则对接厂区除尘系统，在进料、出料过程中平衡仓内气压，同时抽出带尘空气，避免仓内压力过高导致粉尘从密封缝隙溢出。整套结构在建模时充分考虑了加工工艺性，所有仓壁板材的拼接焊缝均采用连续满焊设计，针对存储腐蚀性物料的场景，可在内壁增加衬塑或防腐涂层，仓体外部的爬梯与顶部检修平台采用格栅板设计，减少积尘同时降低整体重量，护栏高度符合工业安全防护标准，保障运维人员登顶作业的安全。从安装边界来看，整套筒仓的安装占地面积控制在合理范围内，支撑腿的跨距经过力学计算，在满料荷载下不会出现基础沉降不均的问题，设备进场安装时可根据现场场地情况，调整进料口与出料口的朝向，适配不同的厂区工艺布局，不需要对主体结构做额外改动。
