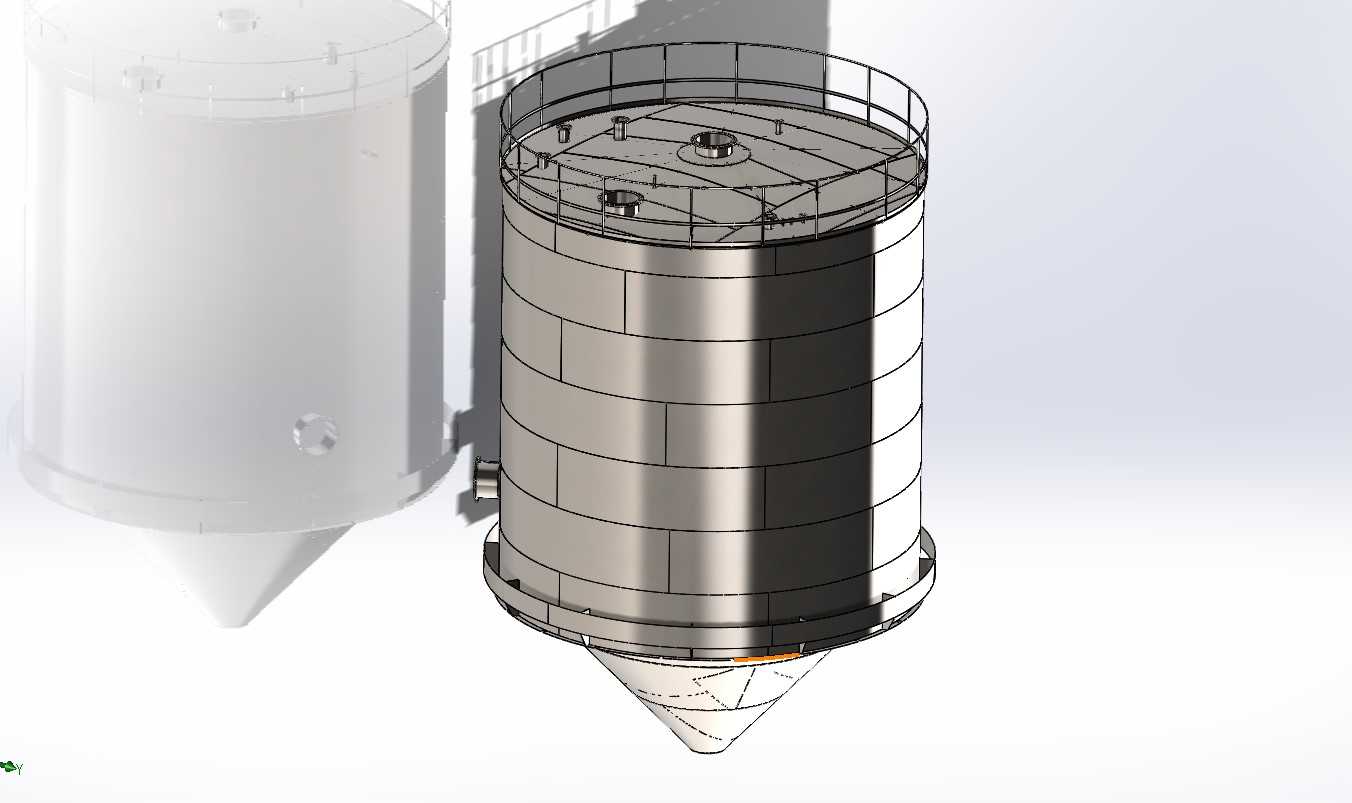

630立方锥底不锈钢储水罐体结构

　　在工业流体存储、市政供水配套、生产制程循环水系统、食品级液体暂存等场景中，立式锥底储液罐体是应用覆盖度极高的静态存储类设备，本次呈现的630立方规格不锈钢储水罐体，针对大容积储水的沉降排污、长期运维、安装适配需求做了全维度的结构适配。从实际落地的工况来看，这类大容积储水罐常布置在厂区供水站、循环水系统旁、净水处理单元末端，承担生产原水暂存、制程纯水储备、消防应急水存储、雨水收集沉淀等功能，锥底结构的核心作用是让水中夹带的泥沙、锈蚀杂质、絮凝沉淀物顺着锥面自然滑向罐体最低点的排污口，无需额外设置罐内刮泥机构，就能在定期排污时彻底排出沉积杂质，避免罐底淤积造成的水质恶化、罐体局部腐蚀问题。

　　设计阶段首先要匹配安装边界的约束，这类大容积立式罐对基础的承载力要求极高，罐体底部设置了环形加强底座，底座的螺栓孔位分布完全适配钢筋混凝土环形承台的预埋点位，安装时需要先校核基础的水平度误差，控制在千分之二以内才能避免罐体充水后出现局部应力集中。罐体直筒段采用多圈不锈钢板卷制拼焊结构，每一圈筒壁的板厚从上到下逐步递增，因为充水后罐壁下部承受的液体静压力随液位高度线性提升，下部板厚增加可以在控制整体材料成本的前提下，满足满水状态下的结构强度要求，避免罐壁出现鼓胀变形。直筒段顶部设置了带安全护栏的操作平台，平台采用格栅板铺设，既可以减轻平台自重，也能让雨水、洒落的液体自然漏下，避免平台面积水打滑，护栏高度符合工业操作平台的安全规范，踢脚板、中间横杆、扶手的间距都做了对应适配，顶部平台预留了人孔、呼吸阀、液位计安装口、进水管道接口，人孔尺寸满足运维人员携带工具进出罐内检修的通行需求，呼吸阀用来平衡罐内外的气压差，避免进水时罐内正压憋压、出水时罐内负压抽瘪罐体。

　　锥段的锥角设计经过反复校核，角度设置在12度到15度区间，这个角度既可以保证沉淀物顺利滑向排污口，又不会因为锥角过大导致罐体整体高度过高，增加风载荷、安装难度和材料成本，锥段和直筒段的连接位置设置了一圈加强圈，抵消锥段和直筒段连接位置的应力突变，避免长期使用后焊缝位置出现疲劳开裂。罐体侧面预留了多个不同高度的管道接口，分别对应出水、溢流、取样、液位检测的功能，出水接口设置在锥段上方的直筒段下部，避开底部沉积的杂质层，保证输出的水体清洁度，溢流口的高度略低于顶部操作平台的底面，避免进水失控时水漫到平台上。罐体外壁的爬梯从地面直通顶部平台，爬梯的踏步做了防滑处理，每隔一段距离设置护笼，保障攀爬运维人员的安全，爬梯和罐体的连接采用可拆卸的抱箍结构，避免直接在罐壁焊接造成的防腐层破坏和应力集中。

　　从建模的细节来看，所有焊缝位置都做了对应的结构示意，法兰接口的螺栓孔位、密封面结构都按照对应的管道标准做了还原，顶部护栏的圆弧过渡、格栅板的网格细节、锥底排污口的法兰结构都完整呈现，能够直接用于设备选型阶段的方案展示、安装布局的干涉校验、预制加工前的结构核对。这类大容积不锈钢储水罐相比传统的碳钢防腐储罐，不需要定期做内壁防腐涂层维护，不锈钢材质本身的抗锈蚀特性可以降低长期运维成本，尤其适合对水质清洁度有要求的生产场景，锥底的自沉降排污特性也减少了罐内清洗的频次，运维人员不需要频繁进罐清理淤积物，只需要定期打开底部排污阀就能排出沉积杂质。在安装布局时需要注意，罐体周边要预留足够的管道安装空间和运维通道，顶部平台要和周边的管廊、操作走道做连通设计，罐体的接地装置要和厂区的接地网可靠连接，避免雷雨天气下的雷击风险，满水试验阶段要分阶段注水，每注满四分之一液位就静置检查焊缝渗漏情况和罐体沉降量，确认无异常后再继续提升液位，避免一次性注满水造成基础局部沉降超标。
