GS-15-50-BB型气弹簧结构设计

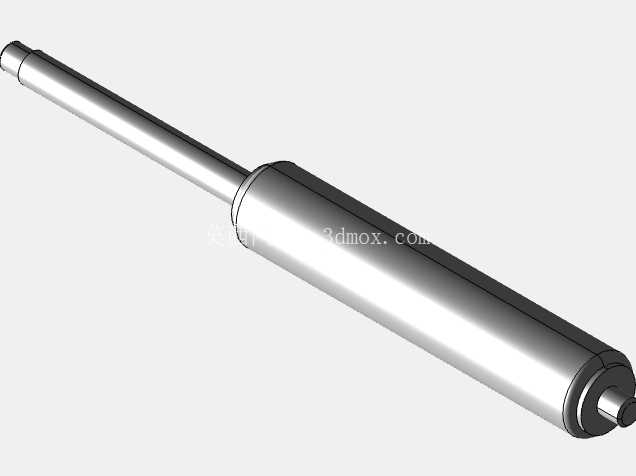

在各类需要柔性支撑、缓冲复位的机械结构场景里，气弹簧是应用频次极高的基础部件，小到家具翻门、设备检修盖，大到工程机械舱门、自动化设备防护门，都能见到这类构件的身影。这款GS-15-50-BB规格的气弹簧，在结构设计上完全贴合常规安装场景的通用需求，整体采用活塞杆与缸体同轴嵌套的经典布局，外露活塞杆做了硬铬镀层处理，表面粗糙度控制在Ra0.4以内，既能保证往复运动时的顺滑度，也能避免长期外露出现锈蚀、拉毛问题，延长构件的实际使用寿命。

从功能特性来看，这款气弹簧属于压缩式气弹簧范畴，内部充入高压惰性气体，依靠活塞杆两侧的受力差提供支撑力，全程支撑力波动值控制在8%以内，不会出现行程末端力值骤变的问题，在开启对应舱门、翻板结构时，能提供平稳的助力效果，关闭时也能形成可控的阻尼缓冲，避免构件硬碰撞产生噪音或者结构损伤。和传统的机械弹簧相比，这类气弹簧的安装占用空间更小，同等支撑力下的轴向尺寸更紧凑，不需要额外配套导向、限位结构，能大幅简化周边安装位的设计复杂度。

设计过程中，首先要明确的是安装边界的约束，这款气弹簧的缸体外径为15mm，额定行程为50mm，完全伸出时的总长度、完全压缩时的安装距都做了标准化适配，两端采用BB型球头铰接结构，安装时可以自适应一定范围内的角度偏差，不会因为安装面的加工误差出现运动卡滞。在做配套结构设计时，需要注意上下安装铰点的位置排布，要结合被支撑构件的重心变化曲线，匹配气弹簧的力值输出特性，保证构件在任意开启角度都能保持稳定悬停，不会出现自动下坠或者自动弹起的问题。

实际选型应用时，这类气弹簧常被用在中小型设备的防护门开启支撑、电控柜柜门助力、家具上翻门支撑、小型工装夹具的压紧复位场景里，相比液压支撑杆，它不需要额外的油路、动力源，完全依靠内部预充气体实现功能，后期几乎不需要维护，正常工况下的往复使用寿命可以达到5万次以上。结构建模时，要重点关注活塞杆与缸体配合处的密封结构位置，这个区域是气弹簧的核心功能区，外部要预留足够的避让空间，避免安装时其他零件剐蹭密封部位，导致气体泄漏失效。另外，两端球头的连接螺纹尺寸、球头摆动角度范围也需要在装配时做干涉检查，保证气弹簧在整个伸缩行程中，球头的摆动角度始终在允许范围内，不会出现别劲、卡滞的情况。

从结构细节来看，缸体尾部采用铆压封边结构，保证高压腔的密封可靠性，活塞杆端部的连接头和杆身采用滚压铆接工艺，连接强度能满足额定支撑力1.5倍以上的拉力载荷，不会出现受拉脱开的风险。在做三维装配验证时，需要模拟整个开启关闭的运动行程，检查气弹簧在最短压缩位置时，周边结构是否和缸体、活塞杆存在干涉，同时要确认最大伸出位置时，气弹簧的行程没有超出额定范围，避免活塞杆被过度拉出导致密封失效。对于有低温使用需求的场景，这类常规气弹簧的内部密封件可以适配-20℃到60℃的工作环境，如果需要在更低温度环境下使用，只需要更换对应耐低温的密封件和填充气体即可，整体结构不需要做大幅改动，通用适配性很强。
