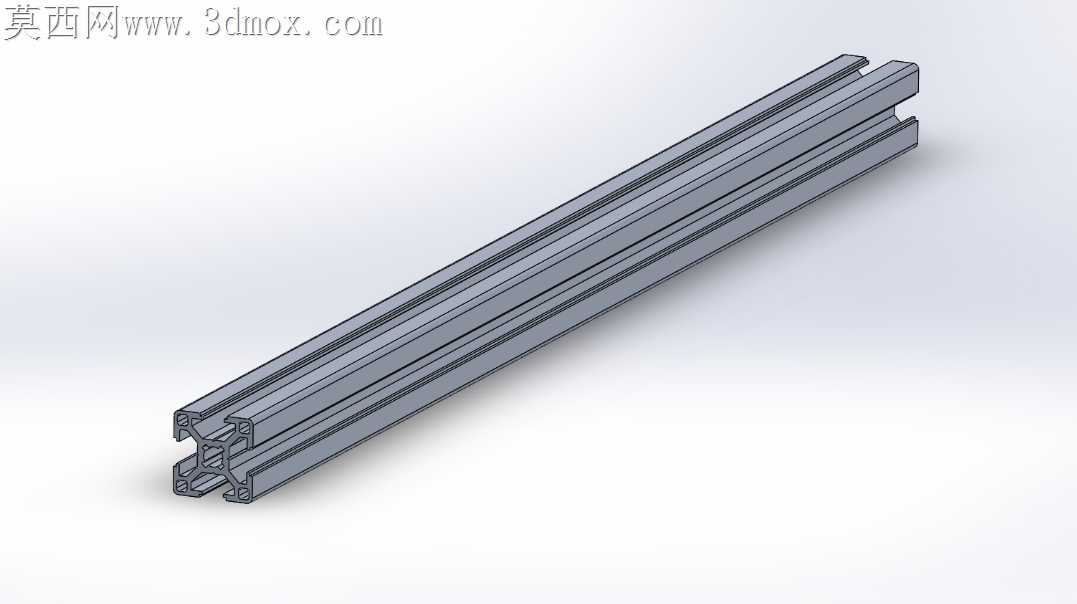

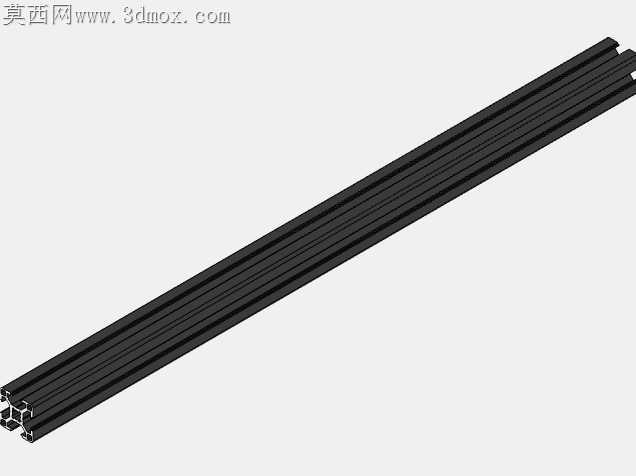

30×30规格欧标槽铝挤压型材结构设计

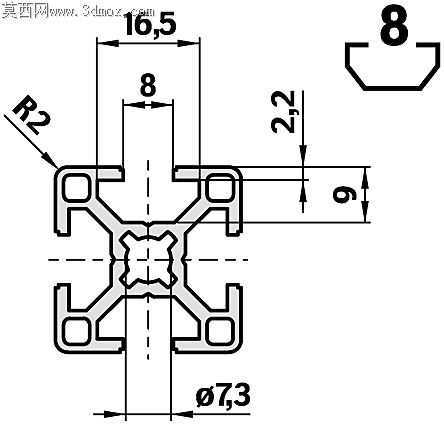

常规30系铝挤压型材在桌面设备框架搭建中，常出现槽口卡滞、拼接端面错位的问题，根源在于截面型腔的壁厚分配与槽口导向段的尺寸公差未兼顾挤压成型的形变余量与后期装配的适配性。这款30×30规格的铝挤压型材，截面型腔采用对称式四腔筋位布局，筋位厚度控制在1.8mm，既避免挤压过程中金属流速不均导致的型材扭拧变形，也能在M5螺栓贯穿锁紧时提供足够的支撑强度，不会出现腔壁受压凹陷的情况。8mm宽度的凹槽配置，槽口边缘做了0.2mm的倒圆角过渡，不是尖锐的直角结构，挤压出模时不会产生飞边毛刺，后期装配T型螺母时，螺母能顺着槽口平滑滑入任意位置，不会出现卡滞刮擦铝屑的情况。型材四个外角采用R1.5的圆弧过渡，相比直角型材，搬运装配时不会划伤操作人员，也能减少框架搭建完成后尖锐边角带来的磕碰风险。端面的拼接定位槽深度控制在0.5mm，多根型材垂直拼接时，配套的角件能嵌入定位槽内，不需要反复校准垂直度，锁紧后端面贴合缝隙能控制在0.1mm以内，不会出现长期受力后框架偏移松垮的问题。槽底的支撑筋做了1°的拔模斜度，适配挤压模具的出模角度，生产时模具磨损量能降低30%左右，批量生产的型材截面尺寸一致性更好，同一批次的型材互换性更强，不需要现场修配就能直接装配。用于3D打印机框架搭建时，型材的直线度能满足每米0.1mm的形变要求，打印过程中运动组件高速移动不会产生共振，打印件表面不会出现振纹。用于数控机床的外围防护框架时，型材表面的阳极氧化层附着力更强，切削液溅到表面不会产生腐蚀白斑，长期使用也不会出现氧化发黑的情况。槽内的防滑纹路设计，T型螺母锁紧后能产生足够的静摩擦力，设备运行产生的持续振动不会让螺母出现滑移松动，不需要定期复紧连接螺栓。型材的中空型腔可以穿设设备的线缆与气管，不会让管线外露影响整体美观，也能避免管线被运动部件剐蹭破损。不同长度的型材切割时，因为型腔筋位对称分布，切割端面不会因为应力释放产生翘曲，切割后不需要二次铣削端面就能直接用于装配，能减少后期机加工的工序时长。
