多级行星齿轮传动箱结构设计方案

这套多级行星齿轮传动结构，核心面向需要大传动比、小安装空间的重载传动场景，常见于工业机器人关节、重型输送线驱动单元、工程机械回转机构、风电变桨驱动等对扭矩密度要求严苛的工况中。不同于定轴轮系的减速结构，行星轮系的功率分流特性让这套结构在同等输出扭矩下，径向尺寸能比平行轴减速结构缩小40%以上，同时传动效率可稳定维持在单级97%以上的水平，多级串联后整体效率损失也能控制在合理区间。

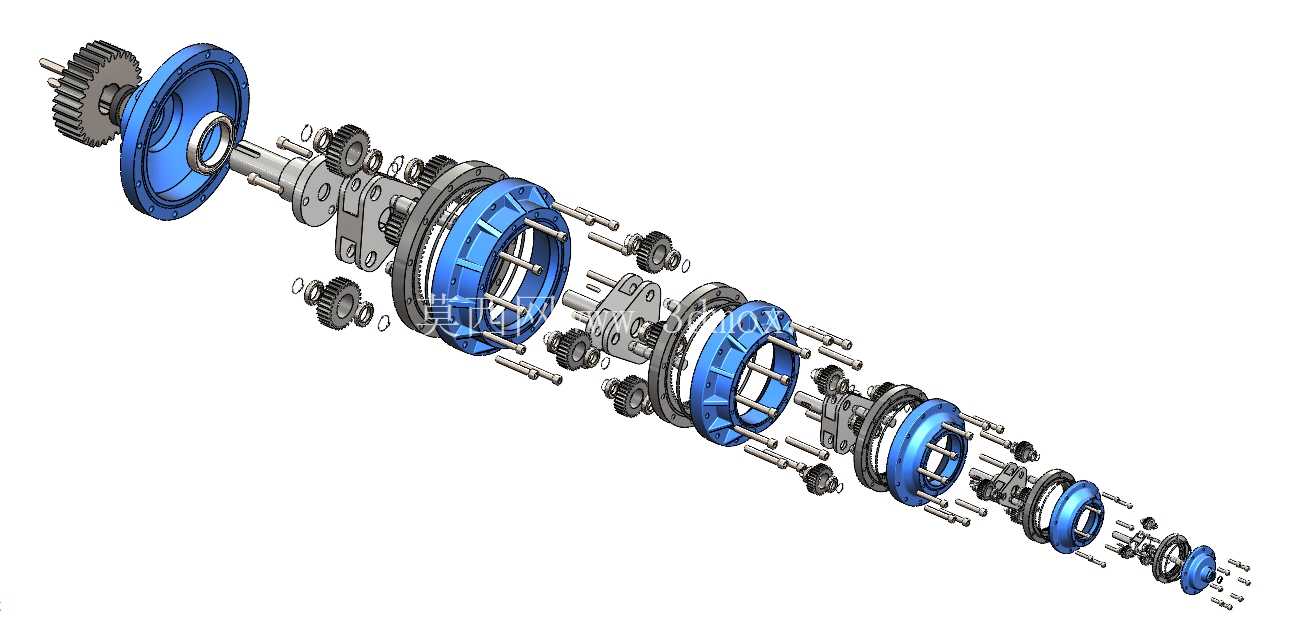

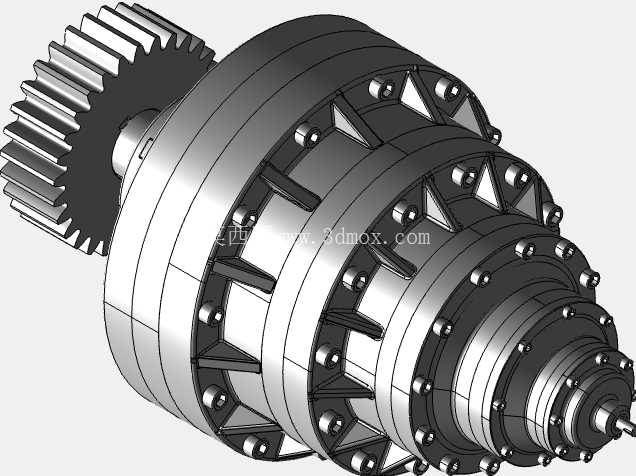

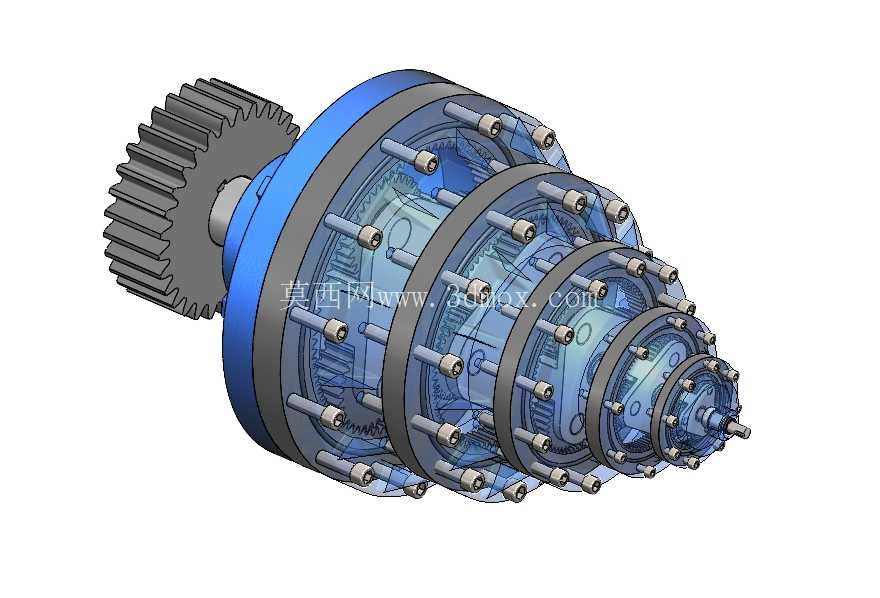

从结构功能来看，这套传动箱采用多级内齿圈串联的布局，每一级都包含太阳轮、行星轮、行星架、内齿圈四个核心构件，输入端的太阳轮与驱动轴直接配合，动力通过太阳轮分流到周向均布的3-4个行星轮上，行星轮在自转的同时沿着固定内齿圈公转，通过行星架将动力传递到下一级的太阳轮，经过多级减速增扭后，最终由末端行星架输出大扭矩低转速的动力。每一级行星轮都通过滚针轴承安装在行星架的销轴上，销轴与行星架采用过盈配合加骑缝销定位，避免重载下销轴出现转动窜动，内齿圈则与箱体采用止口定位加螺栓紧固的方式连接，保证各级内齿圈的同轴度误差控制在0.02mm以内，避免轮系啮合出现偏载。

设计过程中首先要匹配安装边界的约束，输入端采用渐开线花键与驱动电机轴连接，花键的定心方式采用齿侧定心，保证高速输入下的动平衡精度，输出端采用法兰式连接结构，法兰端面的端面跳动公差控制在0.015mm以内，适配不同设备的负载安装接口。箱体采用分段式拼接结构，每一段箱体对应一级行星轮系，段与段之间通过止口定位，螺栓采用对角预紧的方式施加规定扭矩，避免箱体结合面出现渗油或者同轴度偏差。各级行星轮的齿数匹配经过严格的配齿计算，不仅要满足传动比的要求，还要保证邻接条件、同心条件、安装条件三个行星轮系设计的核心约束，避免出现轮齿干涉或者行星轮无法均布安装的问题，同时齿数选择上尽量采用互质的齿数配比，降低轮齿啮合的周期性振动，提升传动平稳性。

轮齿的参数选择上，采用20°压力角的渐开线直齿圆柱齿轮，齿面设计为硬齿面，通过渗碳淬火处理提升齿面接触强度，齿芯保持足够的韧性来承受冲击载荷，齿向修形量根据每一级的载荷大小、轴系挠度计算结果确定，补偿重载下轴系弯曲变形带来的齿向载荷偏载，齿顶修缘则用来降低轮齿啮入啮出的冲击，减少高速运转下的噪音。轴承选型上，行星轮内部采用无内圈的滚针轴承，节省径向安装空间，输入输出端的支撑轴承采用圆锥滚子轴承配对安装，同时承受径向载荷和轴向载荷，轴承的预紧量通过箱体端盖的调整垫片来控制，保证轴承在热态下也不会出现间隙过大或者预紧过载的问题。

润滑方式采用飞溅润滑结合油道导油的设计，箱体内注入规定牌号的齿轮油，运转时行星轮的转动带起润滑油，通过箱体上预制的油道将润滑油引导到各个轴承啮合点，避免高速重载下出现齿面胶合或者轴承烧损的问题，箱体上设置有透气塞，平衡箱体内外的压力差，避免运转时油温升高导致内部压力过大出现油封漏油的情况，同时设置有油位观察窗和放油螺塞，方便日常维护时检查油位和更换润滑油。整个结构的安装尺寸经过反复校核，输入端的轴伸长度、输出法兰的螺栓孔分布圆直径、箱体的最大外径都严格匹配常规伺服电机、液压马达的安装接口，不需要额外做转接法兰就能直接适配多数工业驱动场景，轴向尺寸上通过紧凑的级间布局，将多级轮系的轴向长度压缩到最小，满足安装空间受限的设备使用需求。在实际选型应用中，可根据不同的输入转速、输出扭矩需求调整各级的齿数配比和齿轮模数，不需要改动整体的安装接口尺寸，就能适配不同功率等级的驱动需求，具备很强的通用性和扩展能力。
