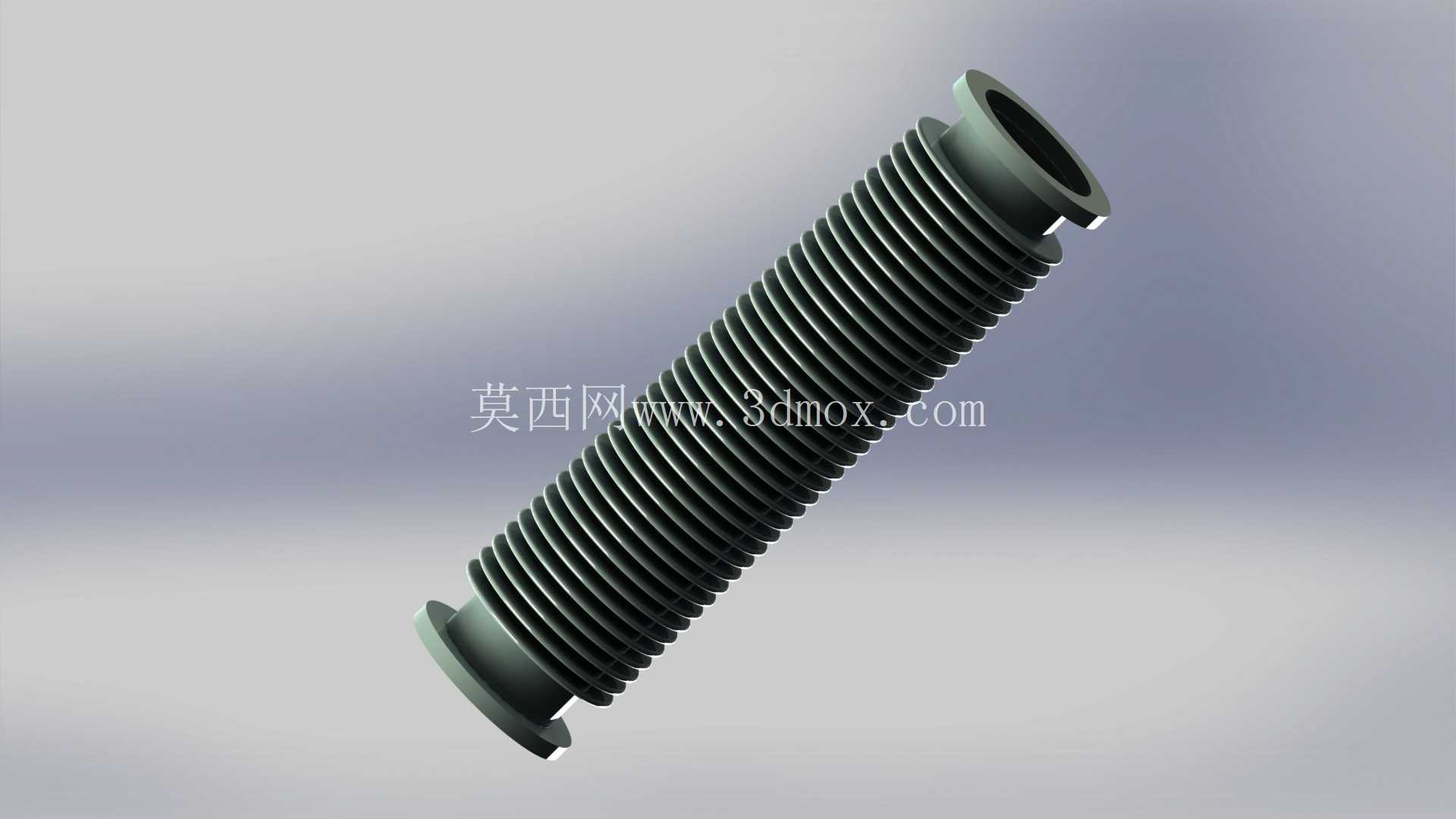

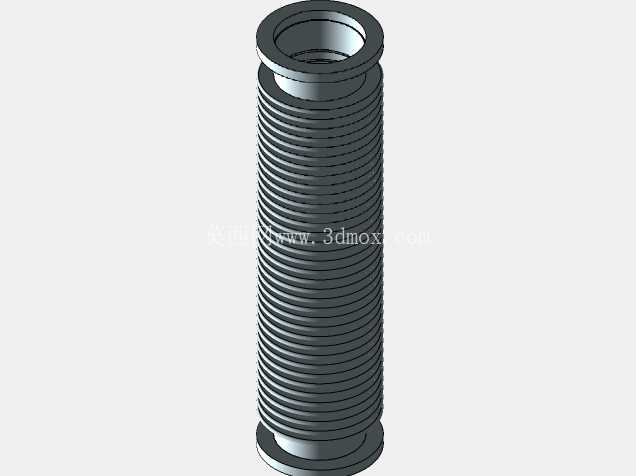

带法兰端波纹管式柔性连接管件结构

项目分类:铸造模 发布时间:2026-05-21 ID:1150047
  • 带法兰端波纹管式柔性连接管件结构
  • 带法兰端波纹管式柔性连接管件结构

  在工业管路系统、换热设备以及需要柔性补偿的动力传输结构中,这类带两端法兰结构的波纹管构件是应用频次极高的核心零件,很多刚入行的结构设计人员容易把它和普通螺纹管件混淆,实际上它的波纹结构承担的核心作用是补偿管路热胀冷缩产生的位移量,同时吸收设备运行过程中传递的振动,避免硬连接结构在交变应力下出现焊缝开裂、连接松脱的故障。从结构设计逻辑来看,两端的法兰盘是安装定位的核心基准,建模时首先要确定法兰端面的安装孔位分布,保证和对接管路的法兰接口完全匹配,法兰端面的粗糙度要求需要控制在合理范围,避免密封垫压合后出现渗漏问题。中间的波纹段采用等距环形波纹结构,每一段波纹的波高、波距都经过参数化计算,既保证足够的轴向伸缩量,也能承受额定的管路内部压力,不会在承压状态下出现波纹过度变形甚至失稳的情况。实际选型应用时,首先要核对安装边界尺寸:两端法兰的端面间距是安装时的基准长度,要预留足够的伸缩余量,避免管路热伸长后波纹管被顶死,或者冷缩时被拉裂;法兰的外径、安装孔中心圆直径必须和对接端完全一致,否则现场安装时会出现孔位对不上的问题,强行螺栓紧固会给法兰面带来附加应力,运行过程中很容易出现密封失效。

  波纹段的外径尺寸要考虑安装空间的避让需求,尤其是在设备内部管路排布密集的区域,要保证波纹段和周边结构件预留足够的间隙,避免波纹管伸缩变形时和周边零件发生剐蹭,磨损波纹壁厚影响使用寿命。从功能特性来说,这类构件除了基础的管路连通作用,还兼具一定的散热效能,波纹结构大幅增加了和空气的接触面积,当管路内流通高温介质时,部分热量可以通过波纹壁散发到周边环境中,降低下游管路的耐热等级要求。在铸造工艺实现层面,这类零件的模具设计要重点考虑波纹段的脱模角度,因为环形波纹属于凹凸结构,模具分型时要避免出现倒扣拉伤铸件表面的问题,两端法兰和波纹段的过渡位置要设计合理的圆角,减少铸造过程中的应力集中,避免铸件冷却后在过渡位置出现裂纹。

  很多现场运维的反馈显示,这类波纹管的失效大多不是因为压力过载,而是安装时没有预留足够的补偿量,或者法兰对接时存在偏角,导致波纹管长期处于扭曲受力状态,交变载荷下波纹根部出现疲劳裂纹。建模过程中要特别注意波纹根部的圆角处理,不能为了建模方便直接用直角过渡,直角位置会产生严重的应力集中,实际承压运行时很容易在该位置最先出现开裂。另外两端法兰和波纹段的连接位置要做加厚处理,因为该位置是应力传递的交界区域,法兰安装时的螺栓预紧力、管路振动产生的弯矩都会集中在这个过渡段,适当增加壁厚可以大幅提升构件的整体抗疲劳性能。在不同的应用场景下,波纹的参数会有明显差异:如果是用于振动剧烈的动力设备进出口管路,波距会设计得更小、波高更高,获得更大的横向位移补偿能力;如果是用于高温流体的输送管路,波纹壁厚会适当增加,提升耐高温蠕变的性能;如果是用于散热回路的构件,会适当减薄波纹壁厚,提升热交换效率。安装时还要注意,波纹管不能承受扭转力矩,所以法兰对接紧固螺栓时要对称分次拧紧,不能单侧先拧紧导致法兰面偏斜,给波纹管带来附加的扭转应力。

  很多设计新手在做管路排布时,会把波纹管当做调整安装误差的构件,强行拉伸、压缩或者扭曲波纹管来弥补管路加工的尺寸误差,这种操作会大幅缩短波纹管的使用寿命,正确的设计逻辑是在管路尺寸定位准确的前提下,让波纹管处于自然长度状态安装,仅用来补偿运行过程中产生的位移和振动,而不是用来弥补安装制造的误差。从三维建模的细节来看,波纹段的螺旋或者环形结构要保证壁厚均匀,因为铸造过程中壁厚不均会导致冷却速度不一致,产生内部铸造应力,后续使用过程中容易出现变形。两端法兰的密封面要根据密封形式设计对应的结构,如果是采用平垫密封,密封面要加工出合适的水线,提升密封可靠性;如果是采用O型圈密封,要加工出标准的O型圈安装槽,保证槽的尺寸精度和表面粗糙度,避免O型圈被挤出或者割伤。
