带调节齿盘的螺旋弹簧减震阻尼结构

这套带调节齿盘的螺旋弹簧阻尼结构，核心应用场景覆盖小型非道路代步车辆、轻型工业AGV小车、户外越野休闲装备的行走悬挂系统，也可适配小型自动化输送线的工位缓冲单元，用来抵消运行过程中产生的竖向冲击载荷，避免刚性碰撞对设备主体结构、搭载的精密元器件造成不可逆的损伤。从实际使用逻辑来看，这类缓冲结构的核心作用是在承受瞬时冲击时，通过螺旋弹簧的弹性形变吸收大部分冲击能量，再配合上下连接端的铰接结构释放横向分力，不会因为载荷方向的微小偏移出现卡滞、应力集中断裂的问题。

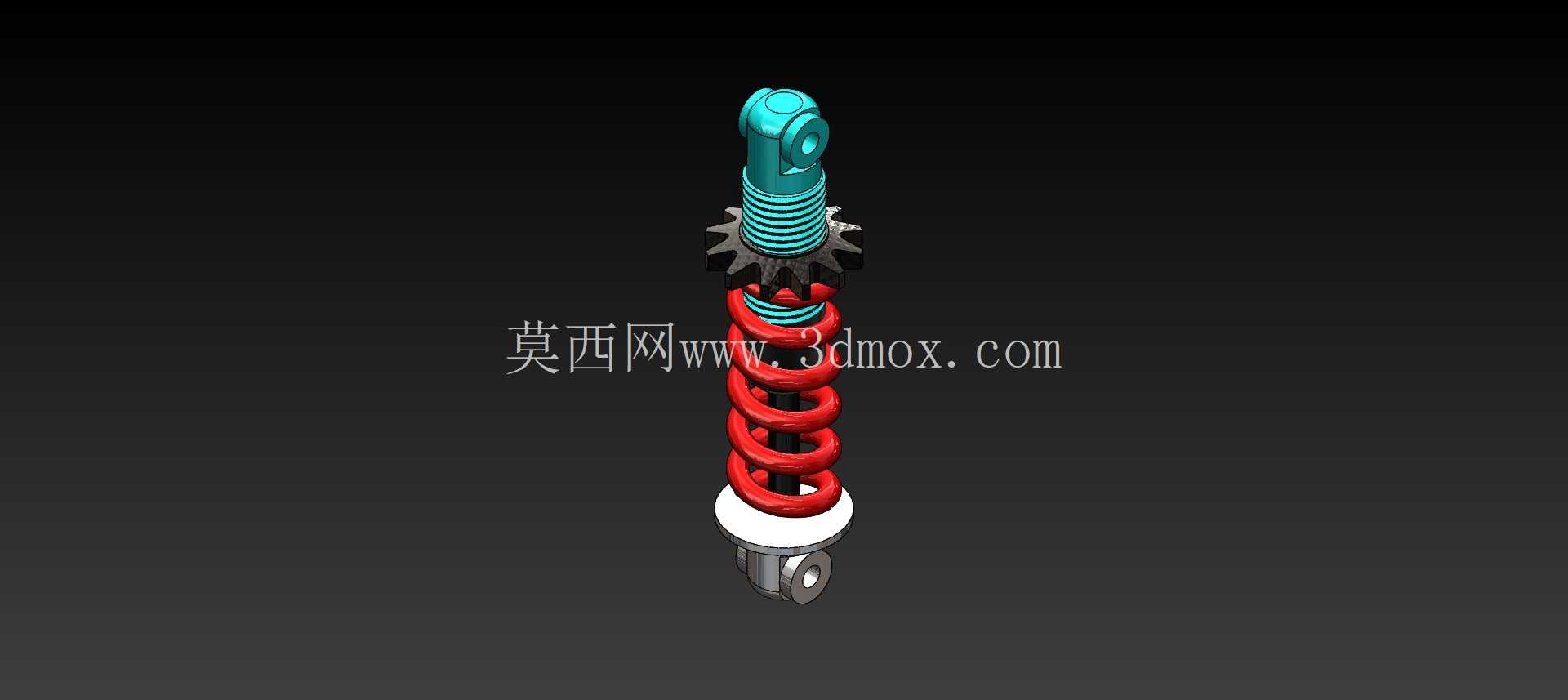

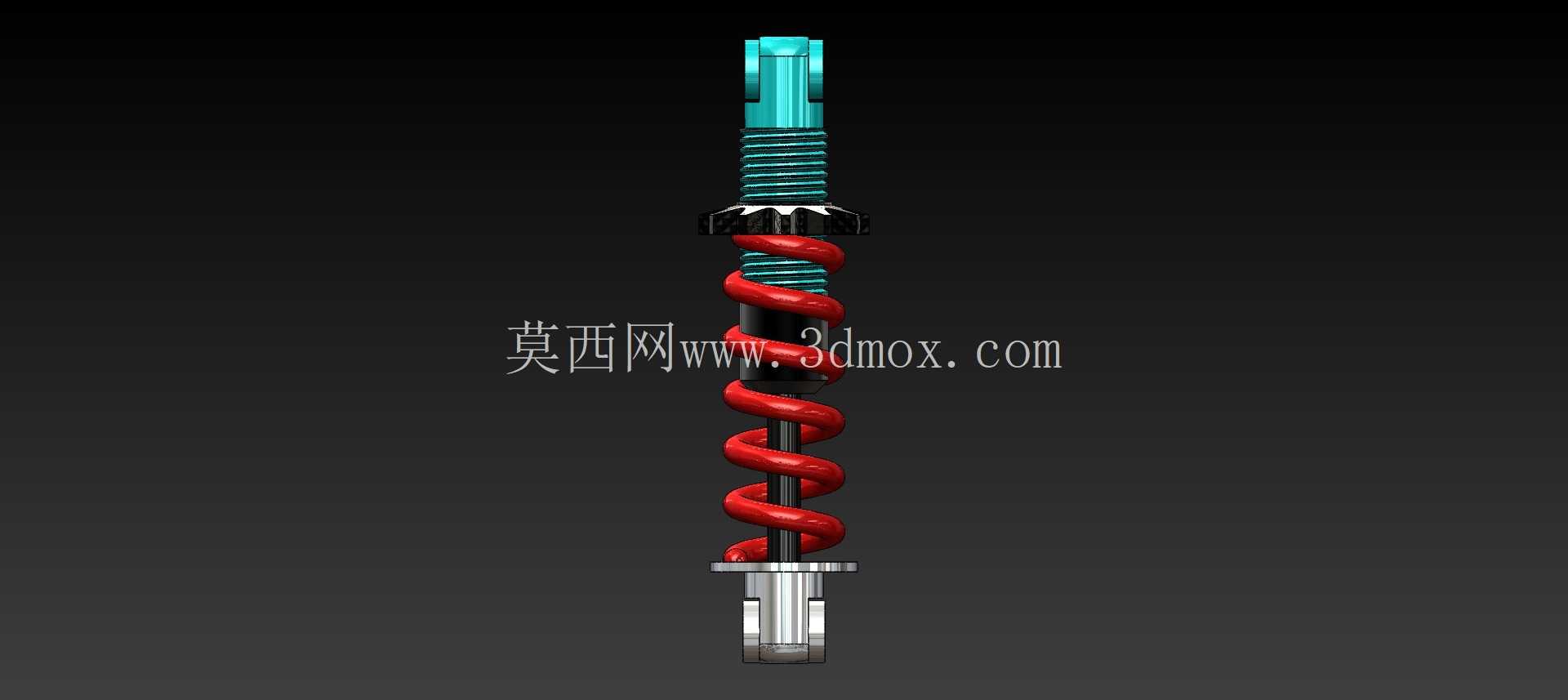

设计层面首先考虑的是载荷匹配逻辑，主螺旋弹簧采用等节距圆柱螺旋结构，簧丝直径、弹簧中径、有效圈数的参数匹配是按照额定静载荷下15%-25%的预压缩量设定的，保证空载状态下弹簧不会出现松旷异响，满载极限压缩时圈与圈之间仍保留足够的安全间隙，不会发生并圈冲击。上端集成的齿盘调节结构，是这套结构区别于普通固定刚度弹簧减震件的核心设计，齿盘采用周向均匀分布的矩形齿，和上端安装座的卡槽配合，旋转齿盘就能改变弹簧的预压缩量，从而适配不同载荷等级的使用需求，不需要更换整套弹簧组件就能完成刚度适配，大幅降低了后期运维调整的成本。上端的连接吊耳采用一体化铸造成型后做镗孔处理，铰接孔内预留了衬套安装位，可配合橡胶衬套或者自润滑铜套使用，降低铰接位置的转动摩擦阻力，同时过滤高频小幅振动。下端的连接座采用圆盘式支撑结构，和弹簧下端面完全贴合，支撑面做了倒角处理，避免弹簧压缩过程中边缘应力集中割伤簧丝表面防腐层，下端同样设置铰接吊耳，和上端吊耳的轴线保持平行，保证安装后受力方向始终沿着弹簧轴向，不会出现偏载导致的弹簧侧弯变形。

从安装边界来看，整套结构完全伸展状态下的总长度控制在适配小型代步车轮边悬挂的行程范围内，最大压缩行程不超过弹簧自由高度的35%，上下吊耳的铰接孔内径按照通用M10/M12连接螺栓的尺寸设计，安装时不需要额外做转接件加工，直接通过螺栓和车架、轮边摆臂连接即可。齿盘的外径比弹簧中径大出20mm左右，调节时不需要拆卸整套结构，用普通卡簧钳或者勾型扳手就能转动齿盘完成预紧力调整，操作空间要求低，在设备整机装配完成后也能进行参数微调。结构表面处理方面，弹簧部分采用喷塑处理做防腐防锈，金属结构件采用电泳加喷粉的双层防护，能够适应户外潮湿、多粉尘的使用环境，不会因为长期暴露在户外出现锈蚀卡滞的问题。

实际选型应用时需要注意，这套结构主要承受竖向的冲击载荷，不能作为横向受力的支撑件使用，安装时要保证上下铰接点的同轴度误差控制在1mm以内，避免运行过程中出现附加弯矩导致弹簧过早疲劳失效。齿盘调节完成后要确认齿牙完全卡入卡槽，避免运行过程中齿盘回转导致预紧力变化，影响缓冲效果。和普通橡胶缓冲块相比，这种螺旋弹簧加齿盘调节的结构寿命更长，缓冲行程更大，刚度可调范围更广，在载荷波动较大的使用场景下适配性更强，不会像橡胶件那样出现低温硬化、高温老化的问题，在-20℃到60℃的环境温度区间内都能保持稳定的弹性性能。针对不同的使用场景，还可以通过更换不同簧丝直径的弹簧来调整整体刚度范围，不需要改动上下连接座的结构尺寸，通用化程度较高，能够减少同系列产品的零件种类，降低生产加工的成本。
