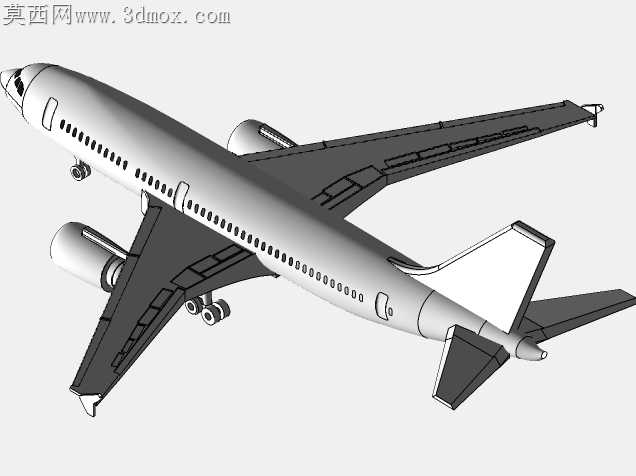

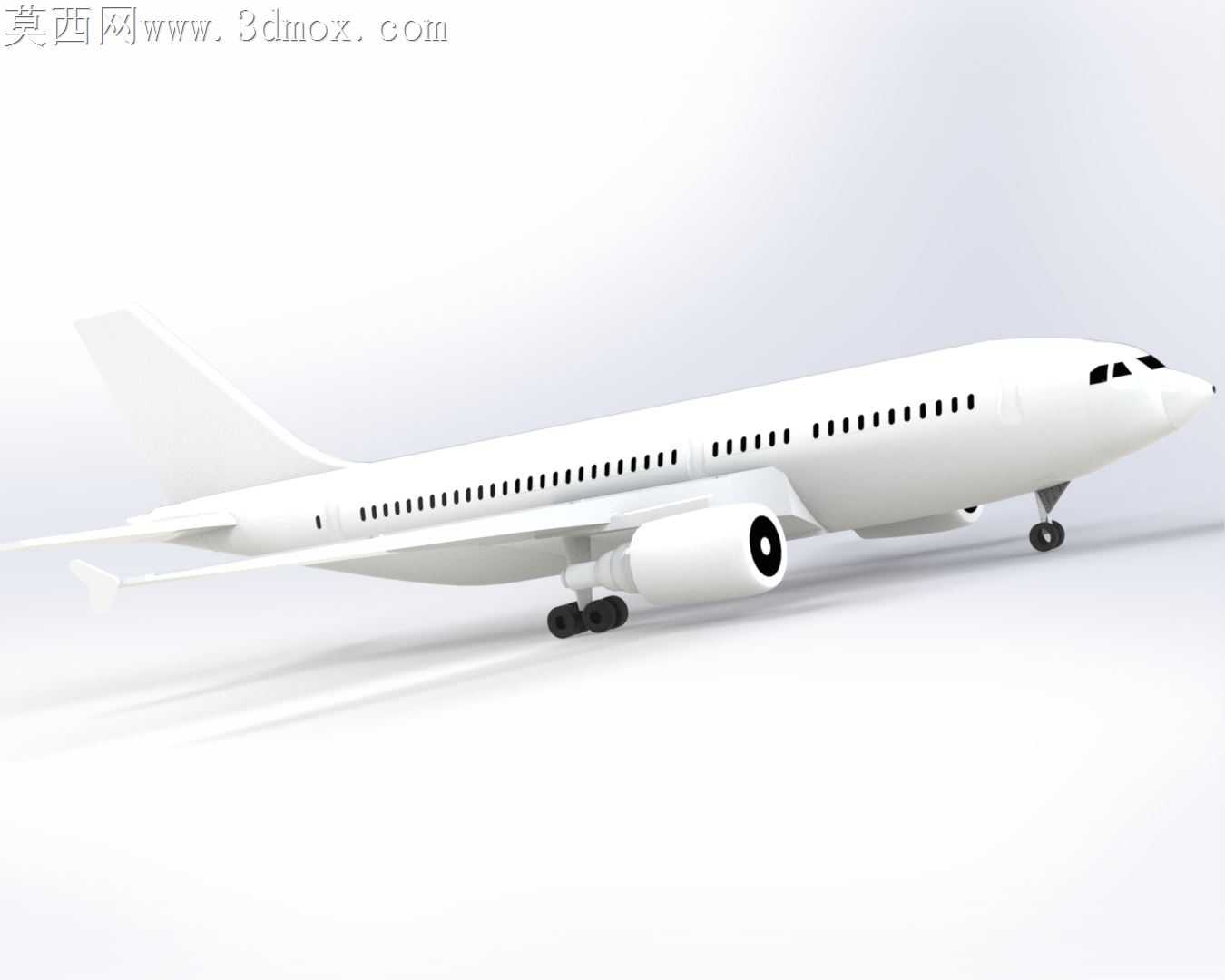

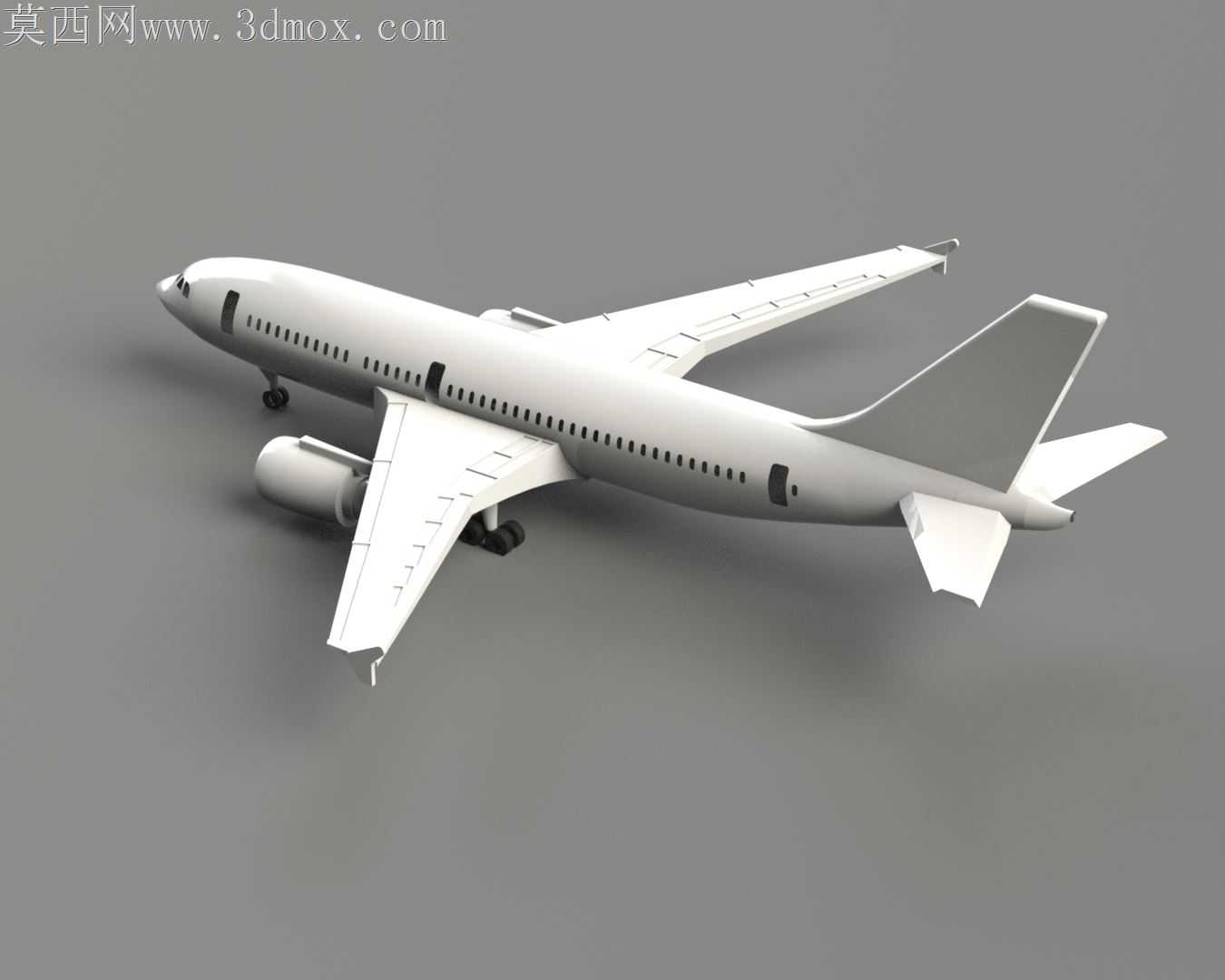

空客A320民航客机外观结构三维数模

民航客机缩比模型的曲面加工适配，最容易在机身蒙皮拼接处出现阶差，尤其是机翼与机身的翼根整流带区域，常规放样出来的曲面如果曲率连续度不够，不管是做CNC手板加工还是后期3D打印，都会在拼接缝处留下肉眼可见的棱线，打磨时极易磨穿表层曲面破坏气动外形轮廓。这套A320的数模在翼根过渡段做了G2连续的曲率匹配，顺着机翼后缘的气流走向调整了整流罩的曲面斜率，没有为了建模省事直接用圆角命令生硬拼接，加工时走刀路径可以顺着曲面流线排布，不会出现刀路折返留下的接刀痕，后期做表面阳极氧化或者喷漆处理时，漆层在曲面过渡区的流平性更好，不会出现积漆或者露底的问题。

发动机吊舱与机翼的连接挂架位置，数模预留了0.12mm的装配公差间隙，没有把两个零件做成完全零贴合的状态，实际加工时不管是用光敏树脂打印还是ABS板材热压成型，零件的成型收缩率带来的尺寸偏差都能被这个间隙消化，不会出现挂架插不进机翼预留槽位，或者装上去之后晃荡松动的问题。主起落架的轮舱盖板做了内嵌式的止口结构，盖板闭合时边缘能卡在机身蒙皮的内侧台阶上，不会因为装配误差出现盖板突出蒙皮表面的情况，还原真机飞行时起落架舱的气动减阻设计细节。

客舱舷窗的位置没有直接在曲面上挖洞贴个圆形片应付，而是做了和真机一致的窗框凹陷结构，舷窗玻璃的曲面和机身蒙皮的曲率完全贴合，加工时可以单独拆出窗框零件做金属质感处理，玻璃部分用透明PC件加工，装配后不会出现玻璃件突出或者凹陷的违和感。水平尾翼和垂直尾翼的翼面做了1.5度的安装角预偏，和真机的静稳定设计参数匹配，要是做风洞实训测试的话，这个预偏角能还原出真机平飞时的尾翼配平力矩特性，不会出现模型在风洞里抬头力矩过大无法配平的问题。

机头雷达罩的分模线位置选在了机头后侧的低压区，和真机的雷达罩维护口盖位置一致，加工分模时不会把合模线留在机头正前方的视觉重点区域，后期打磨处理的工作量能减少近三分之一。机翼前缘的缝翼和后缘的襟翼都做了单独的分件设计，没有和机翼主体做成一体，要是做可动结构改装的话，不用重新破坏机翼主体结构，直接在预留的转轴孔位装微型转轴就能实现缝翼放出的状态展示，适配航模改装或者教学实训的不同需求。
