管架式电动两轮代步车结构设计方案

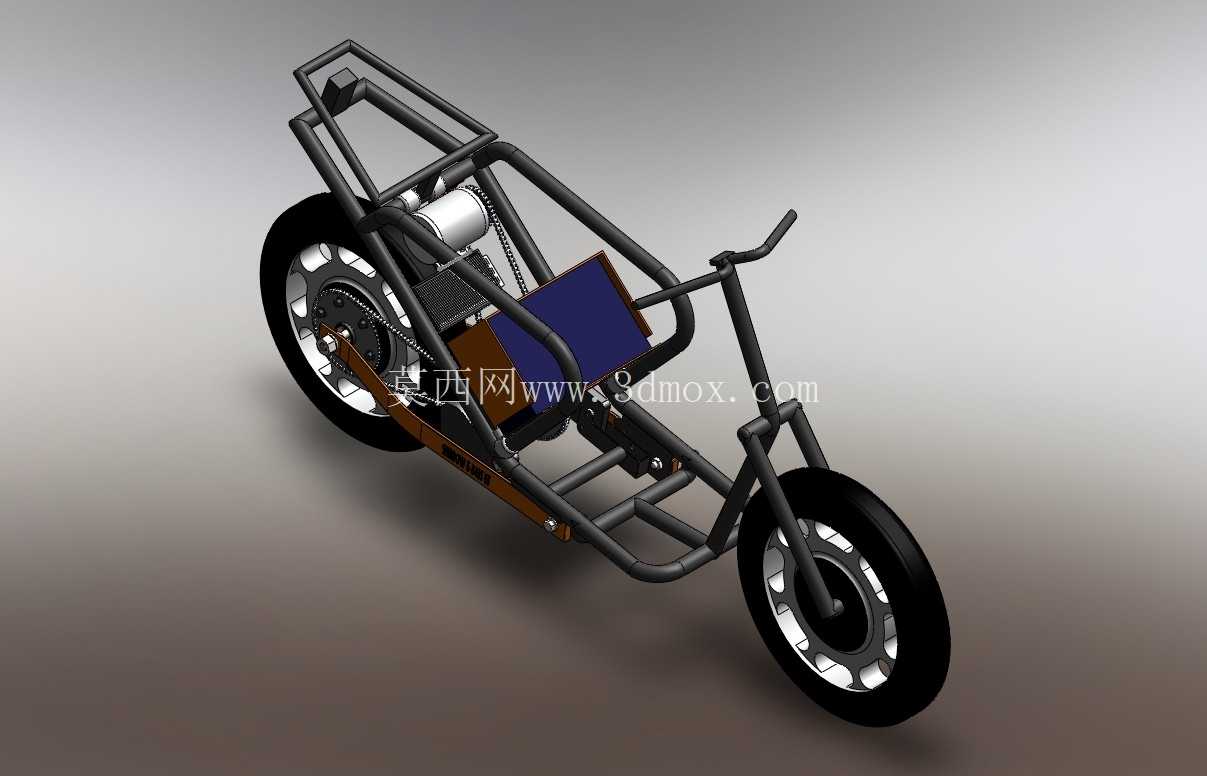

这款管架式电动两轮代步车的结构设计，核心瞄准短途接驳、厂区通勤、园区代步这类低速出行场景，区别于常规量产电动自行车的覆盖件包裹思路，全程采用裸露钢管桁架结构，从根源上降低了壳体开模成本，也给后期改装、功能拓展预留了充足的安装空间。从实际使用维度看，这类无外覆盖件的结构在日常运维中优势明显，线路、电池、传动部件全部外露，检修时无需拆解大量塑料卡扣与覆盖件，单人借助基础扳手工具就能完成常规线路排查、电池更换、紧固件复紧作业，适配厂区、校园这类需要高频使用、快速运维的场景。

设计阶段优先考虑了车架的受力传递路径，整车采用圆形钢管弯折焊接成型，主受力管从车头转向立管位置向后下方延伸，绕过电池安装舱后与后轮摇臂安装座焊接为整体，侧方辅助管形成笼式防护结构，既可以在侧翻时对中部电池、驾乘人员形成基础防护，也能通过多段管材的分散受力降低单根管材的载荷要求，无需选用大壁厚管材就能满足额定载荷下的强度要求，兼顾轻量化与结构刚性。转向部分直接采用简化的直连把横结构，没有设置额外的仪表安装台，把横预留了刹车手柄、调速转把的安装孔位，转向立管内置推力轴承，降低转向时的摩擦阻力，保证低速行驶时的转向操控灵活性。

动力单元采用后轮轮毂直驱方案，省去了链条、皮带传动的张紧结构与传动损耗，后轮轮毂集成电机与刹车结构，安装时直接通过后轮轴固定在车架后叉位置，装配工序简单，后期维护时只需松开后轮轴锁紧螺母就能完成轮胎或电机的更换。电池安装位设置在车架中部的笼式空间内，也就是整车重心的最低位置，通过螺栓固定在车架底部的安装托板上，低重心设计可以降低整车侧倾风险，提升行驶稳定性，中部安装位也能平衡前后轮的轴荷分配，避免前轮载荷过小导致的转向发飘问题。

从安装边界尺寸来看，整车轴距控制在1100mm左右，整车长度不超过1400mm，宽度控制在650mm以内，这个尺寸可以轻松通过常规厂区、园区的人行通道，也能适配普通住宅电梯的内部空间，方便用户将车辆推入室内存放或充电。前轮采用与后轮同规格的小直径宽胎，轮径控制在300mm左右，小轮径设计可以降低整车重心高度，同时减少转向时的回转半径，在狭窄区域内可以完成小角度转向调头。车架尾部预留了小型载物架的安装孔位，用户可以根据使用需求加装后置载物筐、工具挂载支架，适配不同场景的载物需求；车架中部的空余管架位置也可以加装脚踏板、储物网兜，拓展随身物品的放置空间。

结构设计阶段充分考虑了焊接工艺的可行性，所有管材弯折处均采用大圆弧过渡，避免小角度弯折导致的管材应力集中问题，所有焊接节点都设置在受力交汇位置，焊接后无需额外做打磨覆盖处理，直接通过管材本身的结构形成工业风格的外观效果。刹车走线、电机供电线路全部沿着车架管材内侧布置，通过线卡固定在管材上，避免线路外露剐蹭导致的破损风险，线路走向全程避开活动部件，防止转向过程中线路被拉扯断裂。整车没有设计多余的装饰性结构，每一段管材都承担对应的受力或安装功能，在满足低速代步使用需求的前提下，尽可能简化了零件数量，降低生产制造与后期维护的综合成本。
