工业球形流体处理储罐结构设计

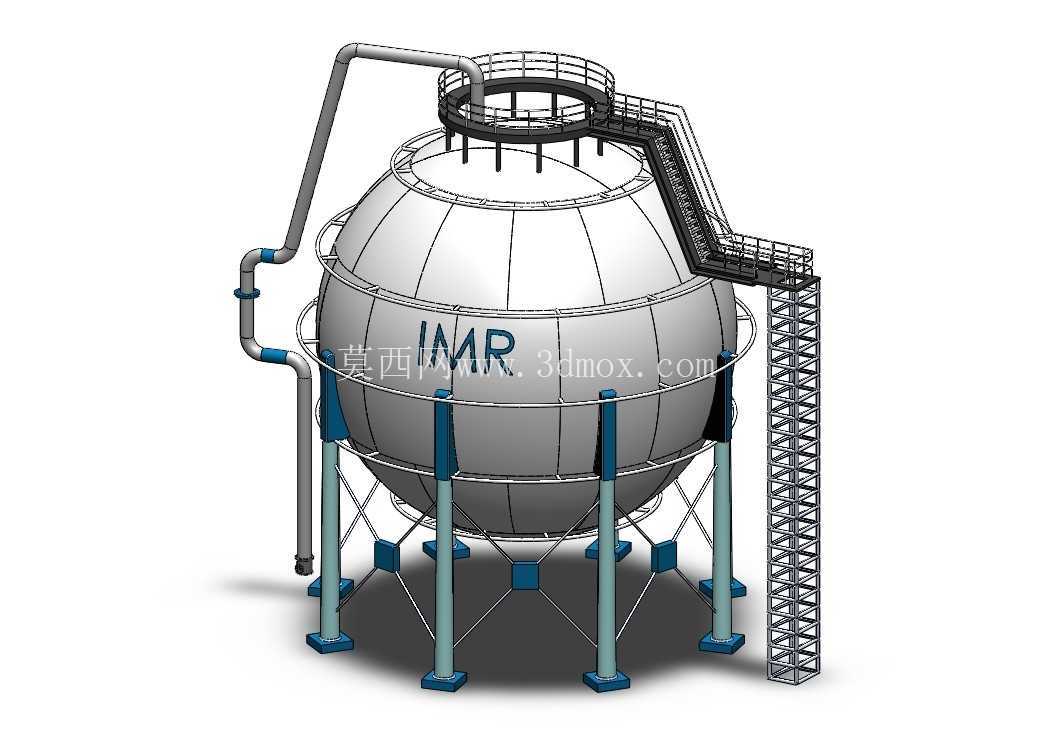

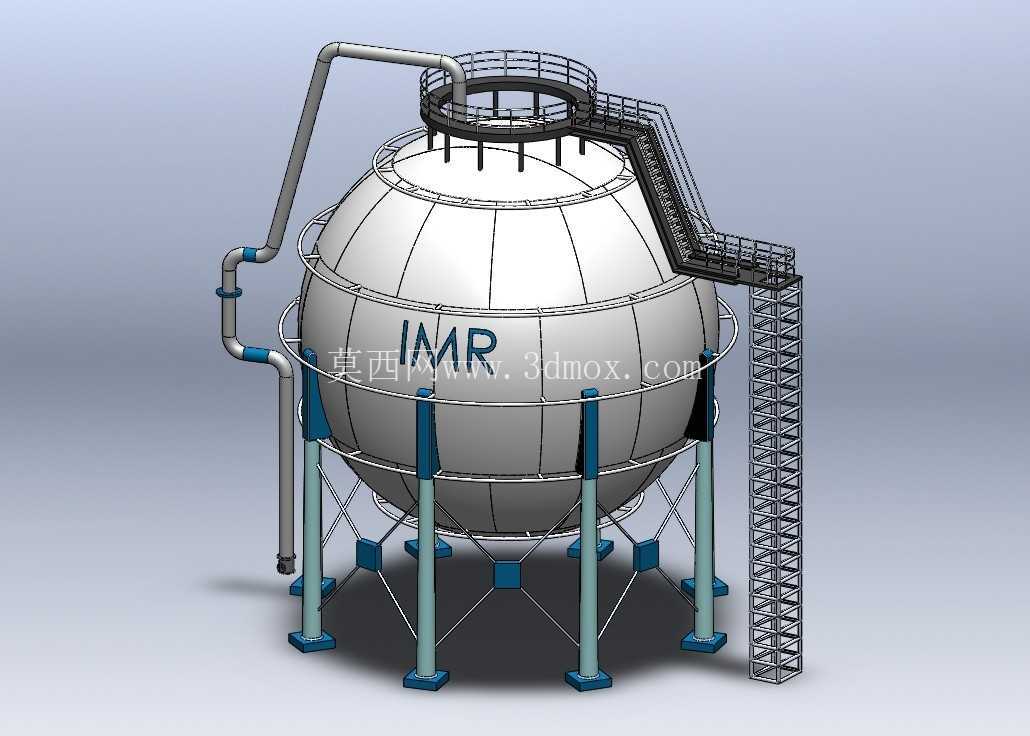

　　在石化、精细化工、流体储运等领域的物料暂存与工艺处理环节，球形储罐凭借受力均匀、容积利用率高的特性，一直是中高压流体存储的核心选型方向，这套三维结构完整还原了工业级球形储罐从罐体本体到附属配套的全细节构造，可直接用于结构校核、工艺布局参考以及可视化方案演示。从实际落地的工程场景来看，这类球形储罐主要用于气态、液态流体的中间缓存、压力存储以及带温工艺处理，区别于常压立式储罐，球形结构的罐壁应力分布更均匀，相同容积与承压要求下耗材量更低，适合存储带压的工业介质，在油气储运、化工中间体生产、市政燃气调峰等场景都有广泛应用。

　　整套结构的设计逻辑完全贴合现场安装与运维需求，罐体采用多瓣球壳拼接的成型思路，球壳分块的弧度、拼接缝位置都做了标准化排布，既符合现场焊接组对的施工逻辑，也能保证承压时应力均匀传递，避免局部应力集中带来的结构隐患。支撑体系采用多根均布的立柱式支腿，支腿沿球罐赤道位置圆周等距排布，每根支腿底部设置独立的预埋式安装底座，支腿与球壳连接位置做了加强垫板结构，分散罐体自重以及介质重量带来的局部载荷，支腿之间设置横向连系梁与斜向支撑，形成稳定的空间桁架结构，抵消风载、地震载荷带来的水平方向作用力，保证罐体在户外安装场景下的结构稳定性。

　　附属结构的设计完全围绕运维与工艺需求展开，罐体顶部设置环形操作平台，平台周边带安全防护栏杆，平台与地面之间设置斜向爬梯，爬梯全程带护笼结构，爬梯与顶部平台、中间休息平台平顺衔接，满足日常巡检、阀门操作、检修作业的通行需求，爬梯的踏步间距、平台宽度都符合工业操作平台的安全规范要求。工艺管道系统从罐体侧下方接入，管道沿支腿间隙排布，设置多组弯头与固定管架，管道与罐体连接位置做了补强结构，避免管道载荷直接作用在球壳壁板上，管道的走向充分预留了阀门安装、仪表接线的操作空间，也考虑了热胀冷缩带来的位移补偿余量。冷却装置沿球罐外壁支腿位置布置，可针对需要控温存储的介质实现罐壁温度调控，避免介质温度波动带来的压力超限问题。

　　从安装边界来看，整套结构的安装占地范围以支腿底部的外接圆为基准，爬梯向外延伸的宽度、顶部平台的外扩尺寸都做了明确的结构界定，现场布局时可直接参考模型的外轮廓尺寸预留操作通道与检修空间，罐体底部距离地面的净空高度满足底部管道布置、排污口操作的空间要求，顶部平台的高度匹配罐顶阀门、安全附件的操作高度，不需要额外增设操作梯具。整套模型的结构细节完全还原工程实际，从球壳分块、支腿连接、爬梯踏步到管道支架的每一处构造，都对应现场实际的施工与设计逻辑，没有冗余的装饰性结构，所有构件都承担对应的结构功能或工艺功能，对于从事压力容器设计、工业厂区布局、储运设备选型的从业者来说，既可以作为球形储罐结构设计的参考范本，也可以直接导入场景中完成厂区三维布局的可视化搭建，核对设备与周边管线、建构筑物的安全间距，提前排查安装干涉问题。
