L型弯板弯曲测试应力仿真分析构件

在结构件力学性能验证环节，这类带圆弧过渡的L型弯板构件是弯曲应力测试的典型试样，广泛应用于金属板材成型性能验证、结构连接件强度校核、工装夹具受力部件设计等场景，很多需要承受交变弯曲载荷的支架、连接臂、支撑构件在量产前，都会先制作同结构试样开展弯曲模拟测试，提前预判应力集中位置，避免实际使用中出现断裂、塑性变形等失效问题。

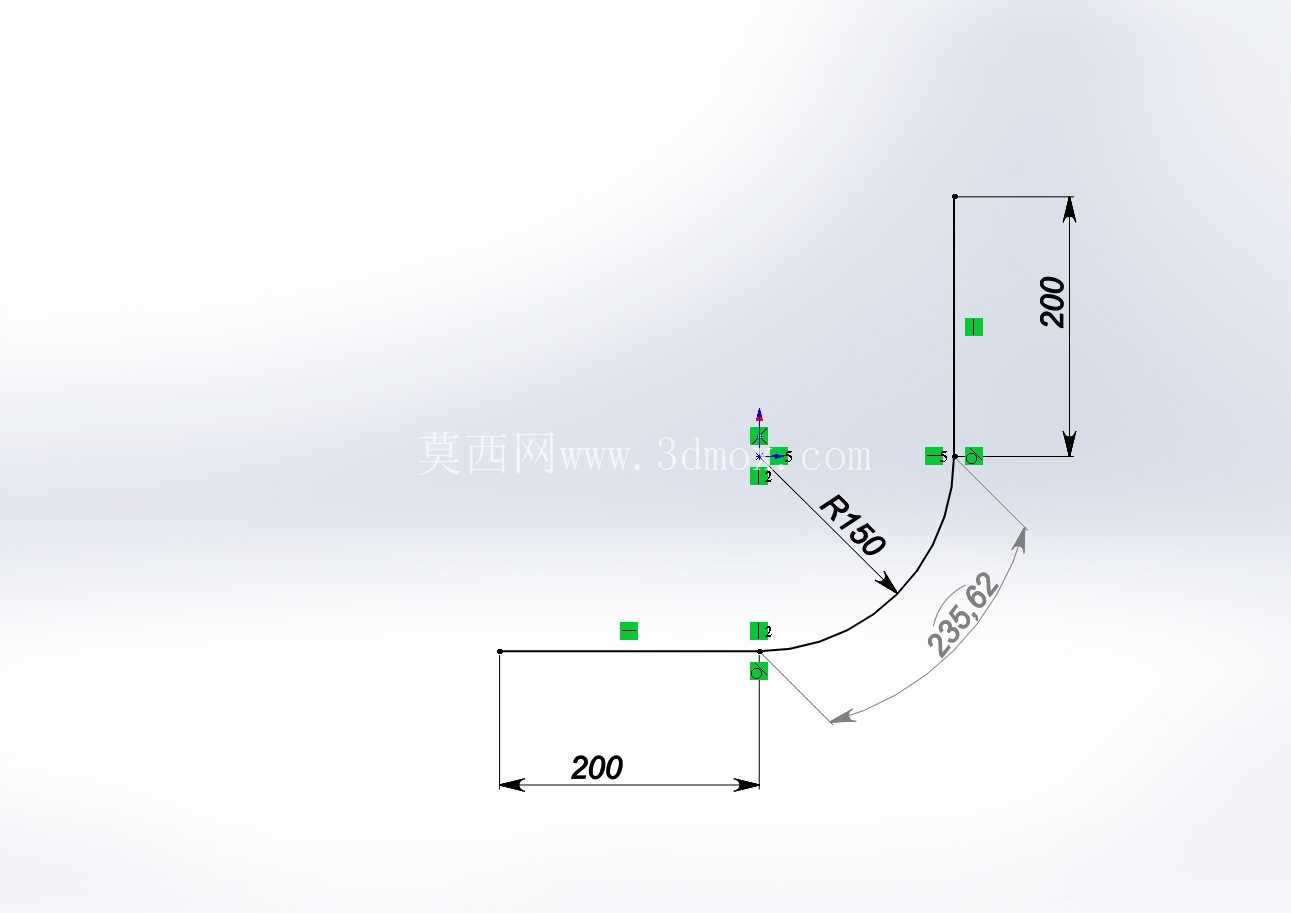

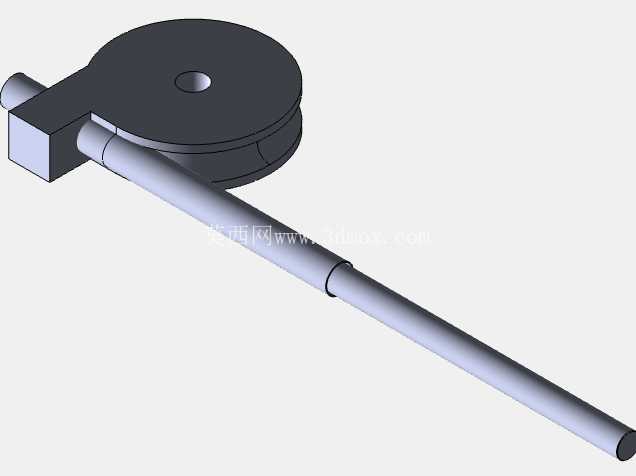

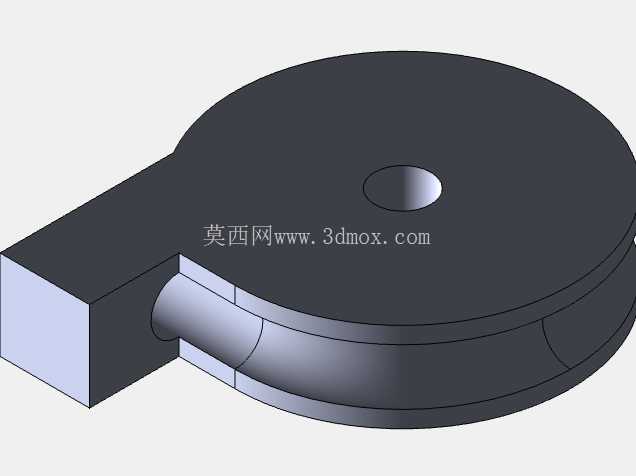

从结构尺寸来看，该构件两个直边段的有效长度均为200mm，转角处采用R150的大圆弧过渡设计，对应的圆弧段展开长度约235.62mm，直边段的设计预留了足够的装夹空间，测试时可以直接将两个直边端部分别固定在测试工装的夹持位，不需要额外设计转接结构，大圆弧过渡的设计初衷是降低转角处的应力集中系数，对比直角转角结构，R150的圆弧可以让弯曲载荷传递更平缓，避免转角处因为应力突变提前出现失效，保证测试数据能真实反映板材本身的弯曲性能，而非结构尖角带来的应力集中影响。

设计这类测试构件时，首先要匹配弯曲测试设备的装夹行程，两个200mm的直边长度刚好适配多数台式万能材料试验机的夹持间距，装夹后不会出现构件与设备机架干涉的问题，圆弧半径的选择参考了常用金属板材弯曲试验的标准要求，R150的半径对应中等厚度板材的弯曲测试需求，既不会因为半径过小导致弯曲处应力超过材料抗拉强度出现提前开裂，也不会因为半径过大导致弯曲变形量不足，无法采集到完整的应力-应变曲线。

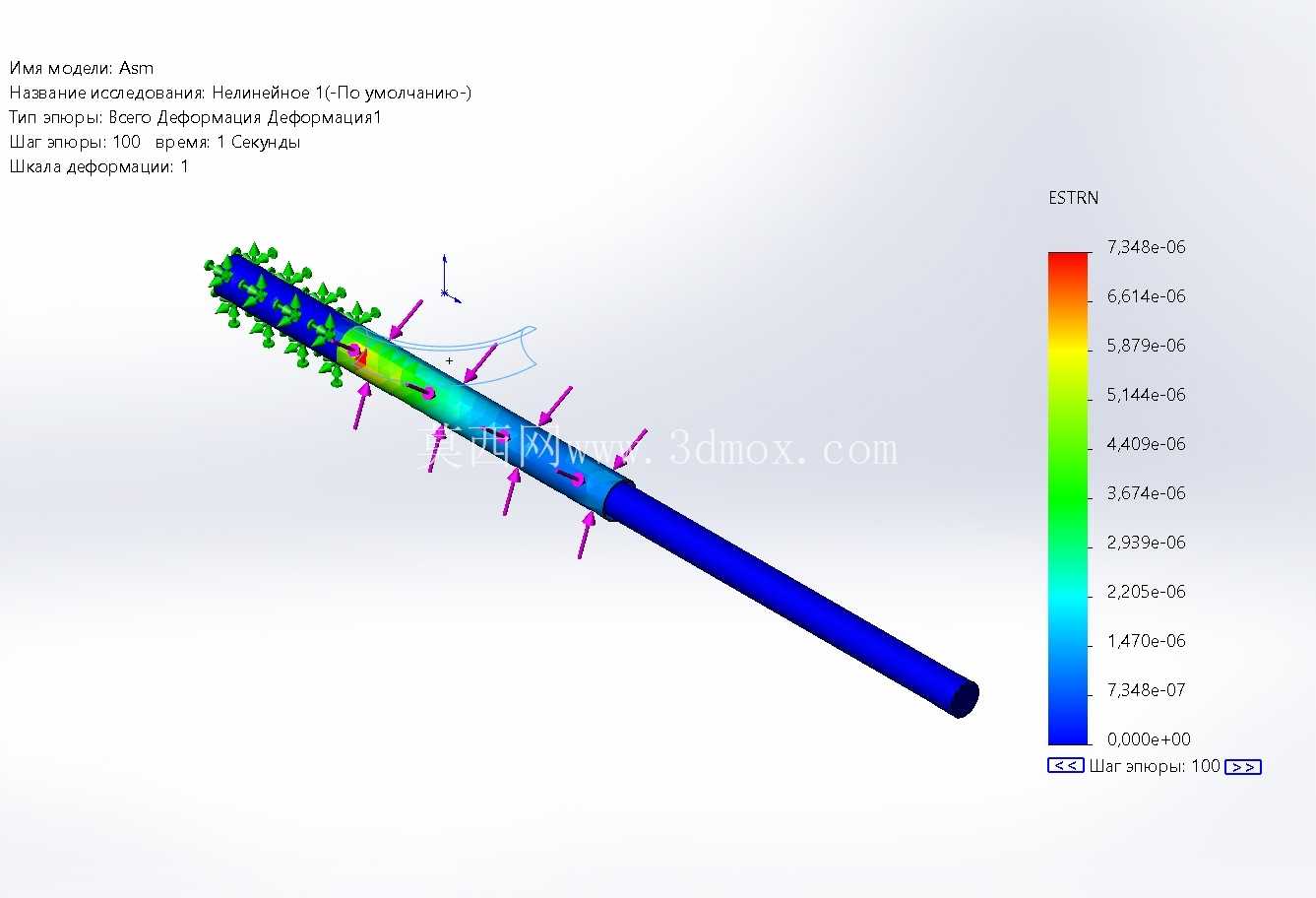

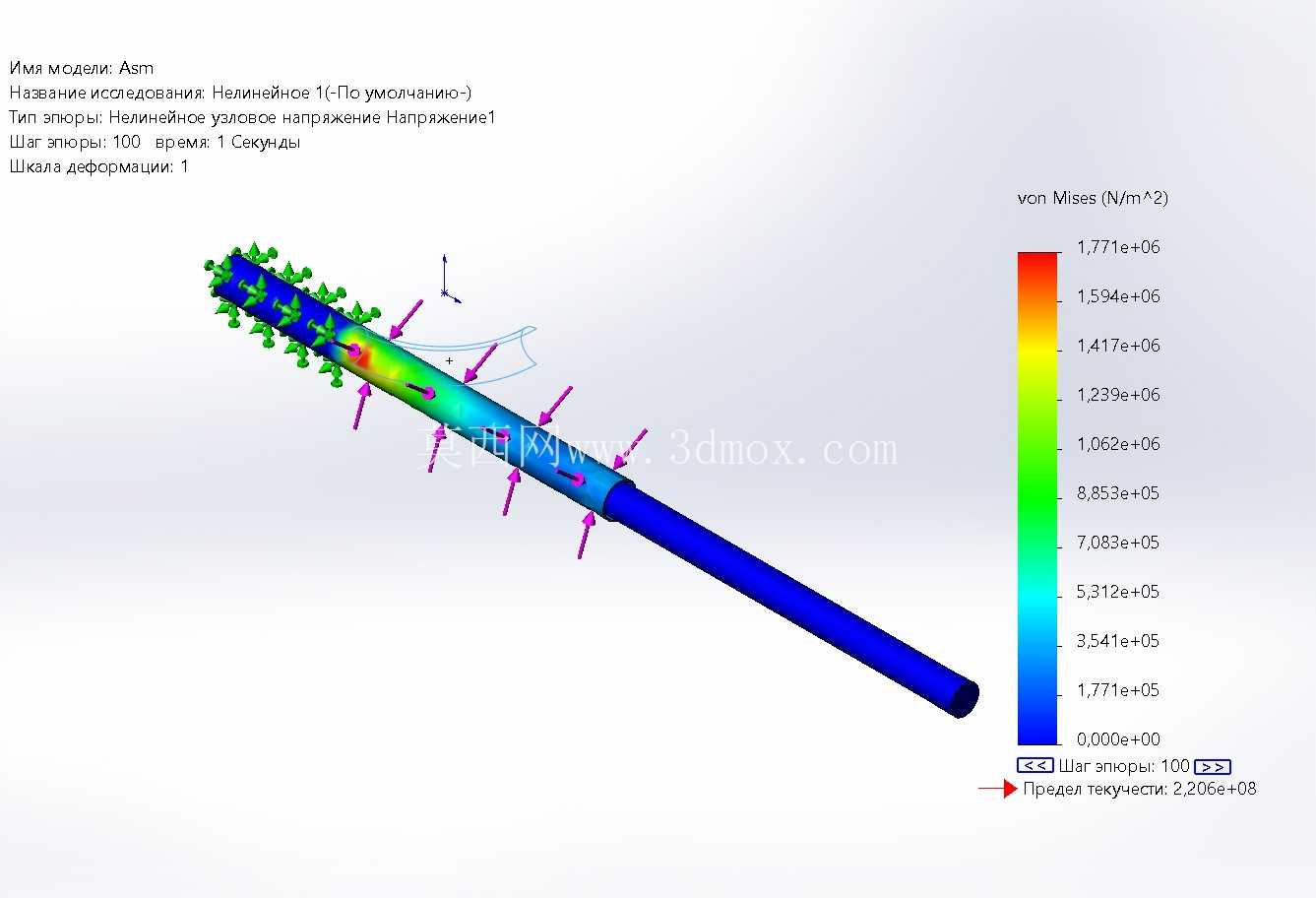

在应力仿真分析过程中，需要对构件的网格划分做针对性处理，圆弧过渡区域的网格密度要比直边段高2-3个等级，才能精准捕捉弯曲过程中该区域的应力变化梯度，直边段因为主要承受装夹力和轴向拉压载荷，网格可以适当稀疏以提升计算效率。边界条件设置时，要模拟实际测试的装夹状态，将其中一个直边的端面设置为固定约束，另一个直边的端面施加垂直于直边方向的位移载荷，模拟弯曲加载的全过程，同时要考虑材料的塑性变形参数，不能只用线弹性模型计算，否则大变形阶段的应力结果会和实际测试值出现较大偏差。

这类构件的实际用途不止于材料性能测试，很多仓储货架的转角支撑、自动化设备的L型安装支架、输送线的弯段护板，都会采用类似的大圆弧过渡L型结构，通过提前对测试构件做应力仿真，可以直接把仿真得到的应力分布规律、最大应力位置、变形量数据迁移到实际产品设计中，比如在应力最大的圆弧内侧适当增加壁厚，或者设置加强筋，在应力较小的直边段做减重开孔，兼顾结构强度和轻量化需求。

从安装边界来看，该构件的两个直边端面平面度要求控制在0.1mm以内，保证装夹时夹持面完全贴合，不会出现偏载导致测试数据失真，直边段的侧边没有多余的凸起结构，安装时可以直接嵌入工装的U型夹持槽，定位精度可以控制在0.2mm以内，不需要额外做定位基准加工。圆弧段的轮廓度公差要求为0.2mm，保证弯曲过程中圆弧各点的曲率一致，不会因为轮廓偏差导致局部应力异常升高。

在实际工程应用中，很多设计人员容易忽略转角圆弧半径对弯曲应力的影响，直接采用直角过渡设计，导致构件在承受反复弯曲载荷时，转角处很快出现疲劳裂纹，通过这类标准试样的应力仿真分析，可以直观对比不同圆弧半径下的应力集中系数，给实际产品设计提供量化的参考依据，比如当R值与板材厚度的比值达到5以上时，应力集中系数可以降到1.2以下，能大幅提升构件的疲劳寿命。

仿真过程中还要关注构件的变形趋势，弯曲加载时两个直边段会绕圆弧中心产生相对转动，直边段本身的弯曲变形量远小于圆弧段的变形量，所以直边段可以采用等截面设计，不需要做变厚度处理，圆弧段因为是主要变形区域，设计时要保证该区域的材料没有夹层、裂纹等缺陷，否则仿真结果无法匹配实际测试情况。
