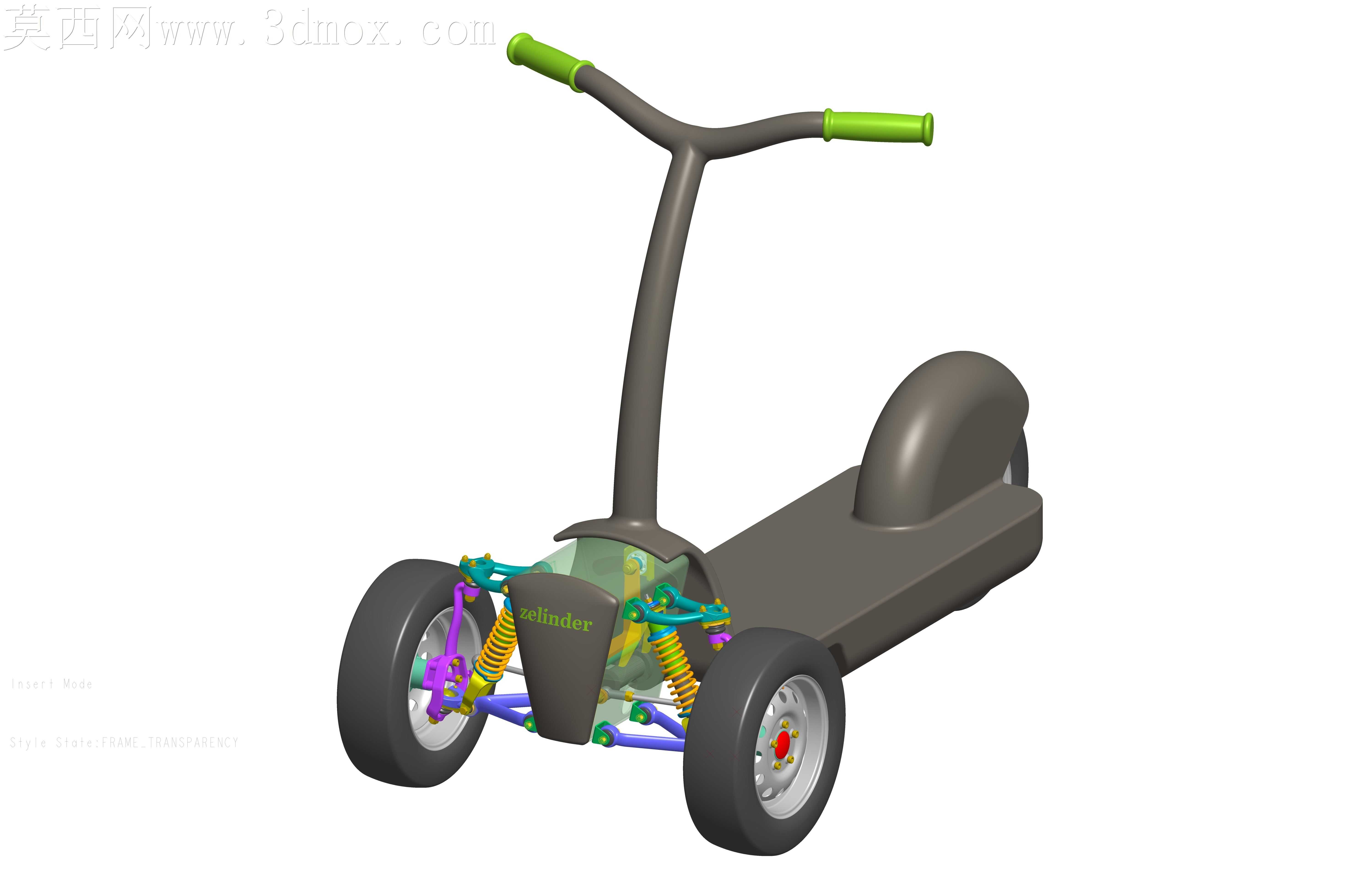

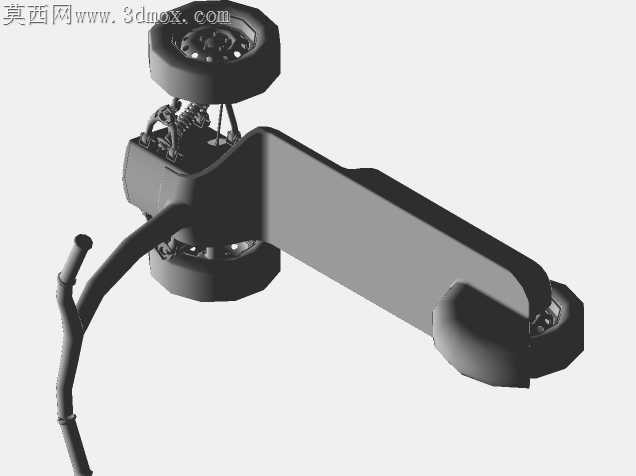

带倾斜转向独立前悬的倒三轮电动代步车结构

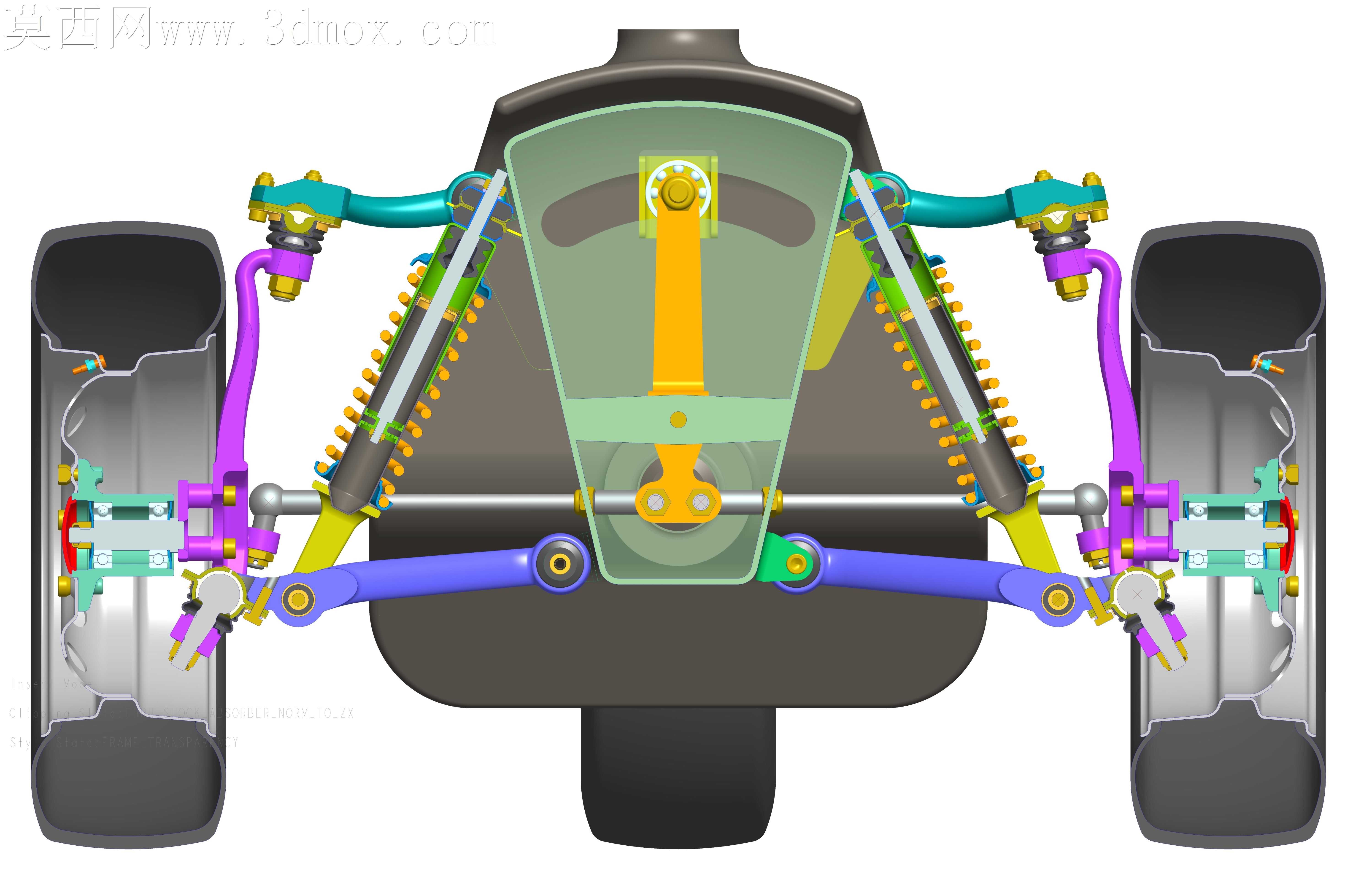

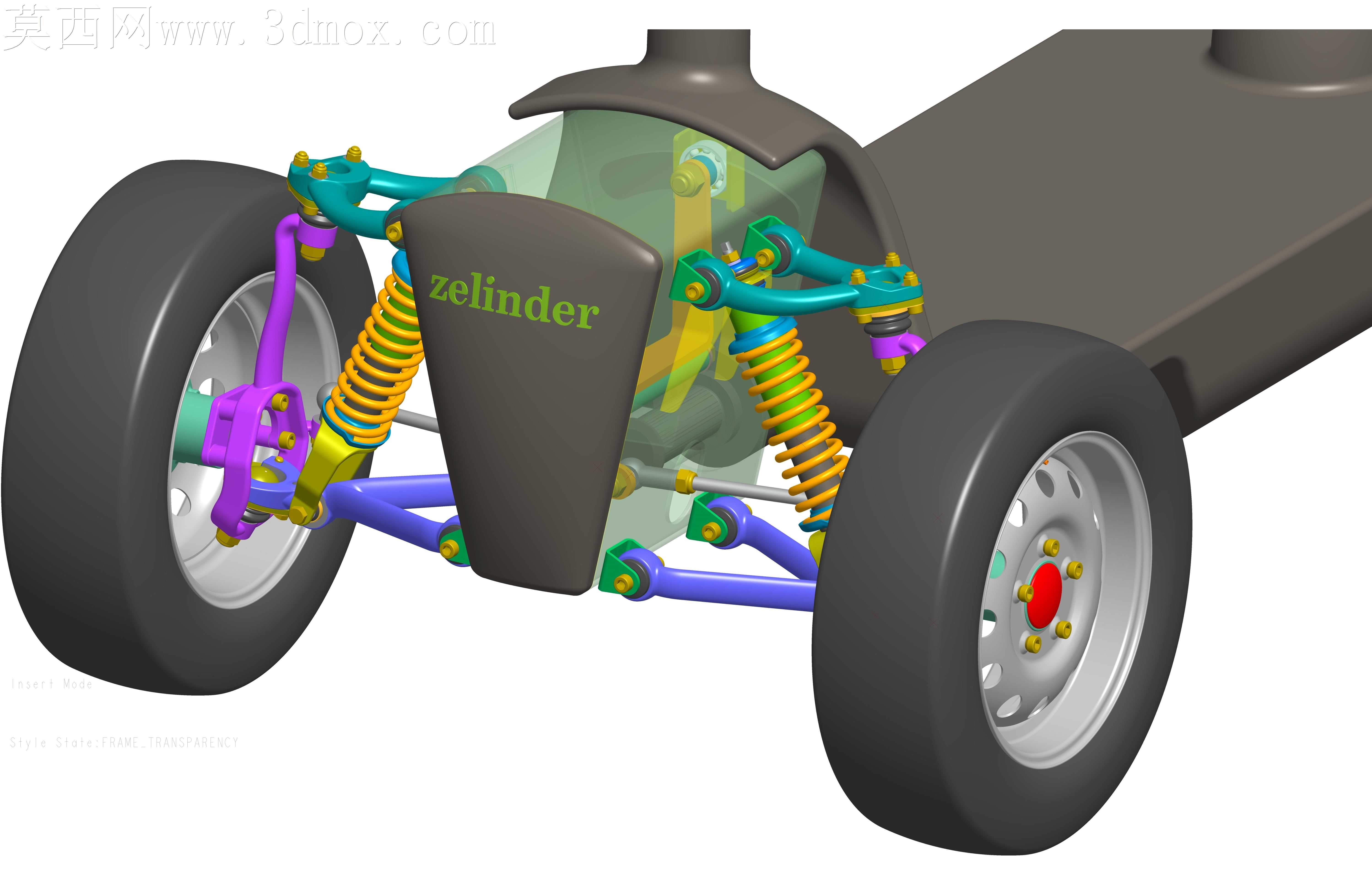

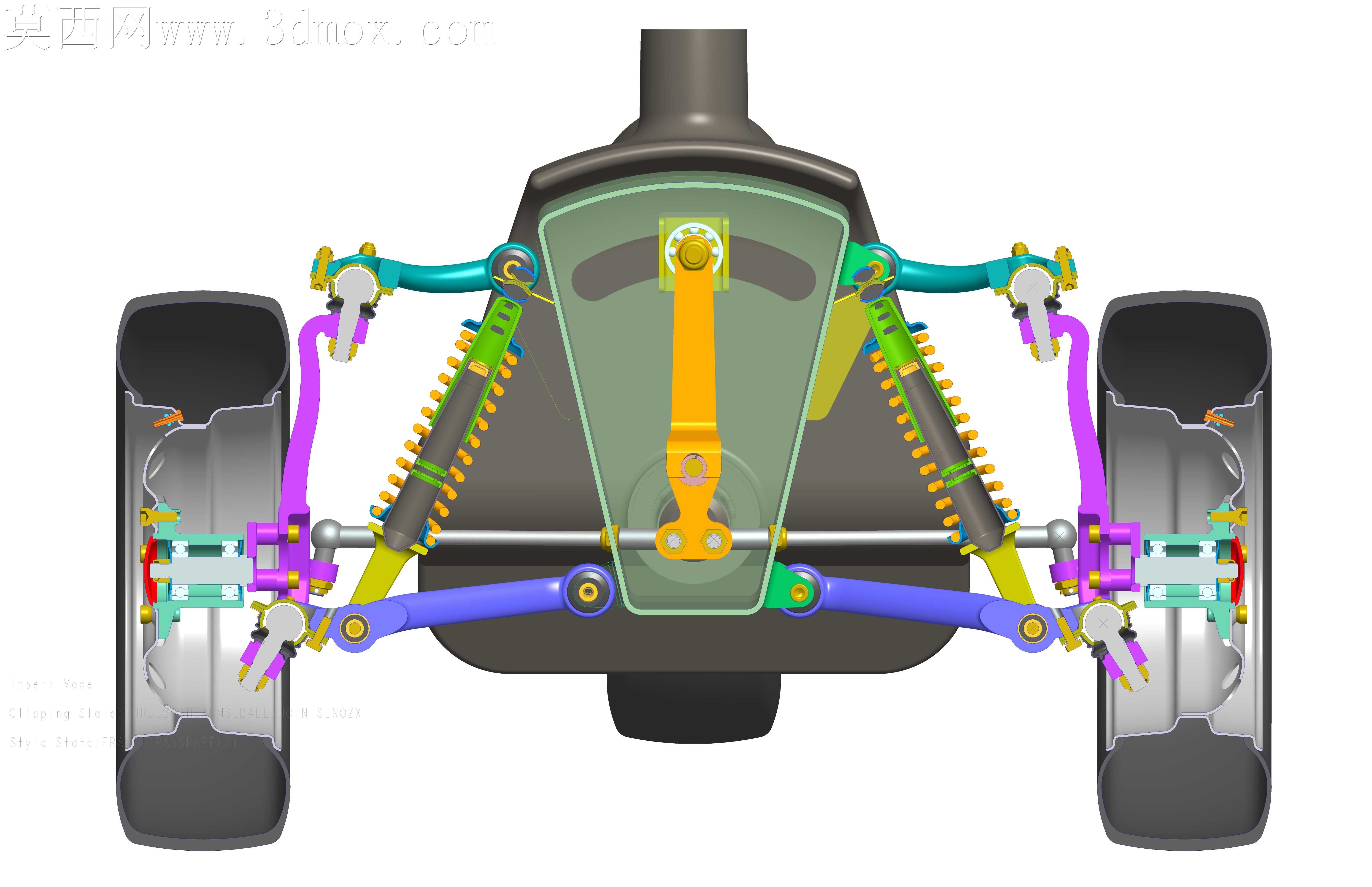

低速倒三轮电动代步车的前悬与转向系统，一直是加工落地时最容易出问题的环节——传统正三轮的刚性前桥过弯侧倾明显，普通双轮独立悬搭配常规转向拉杆，又会在车身倾斜时出现轮速差啃胎、转向回正卡滞的隐患，这套结构恰恰针对这些现场工况的痛点做了针对性的结构适配。左右两侧的减震器安装座没有采用常规的一体焊接式支座，而是拆分出带衬套安装孔的分体式连接耳，加工时可以先单独铣削连接耳的安装平面，保证衬套压装后的同轴度公差控制在0.02mm以内，再与控制臂主体焊接，避免一体铸造成型带来的支座位置偏差，导致减震器安装后出现偏磨、异响的问题。转向系统的倾斜平台连接位，特意预留了1.5mm的轴向窜动间隙，这个间隙不是加工误差，而是特意留出的工况适配量——当驾驶员站立在踏板上带动平台倾斜时，连接销不会因为车身侧倾的角度变化出现卡滞，配合上下控制臂的球头铰接结构，车轮可以随倾斜角度同步偏转，过弯时两侧车轮的接地面积始终保持在90%以上，不会出现常规三轮车型过弯时单侧车轮离地、抓地力不足的问题。控制臂的管材选用了变径薄壁钢管，靠近车轮端的管径更小，靠近车身铰接点的管径加粗，既降低了簧下质量提升减震响应速度，又保证了铰接位置的结构强度，加工时弯管工序的折弯半径特意避开了管材的屈服极限临界点，不会出现弯管处管壁开裂、应力集中的隐患。转向拉杆的长度调节端采用了细牙螺纹结构，装配时可以精确调整前轮前束值，不需要额外打磨垫片来凑公差，锁紧螺母的接触面特意做了滚花处理，车辆长期行驶在颠簸路面时，螺母不会因为震动出现松退，避免前束偏移导致的轮胎偏磨。减震弹簧的预压调节座预留了三个档位的卡槽，可以根据不同的载重量调整弹簧预紧力，单人站立驾驶时调至最低档位获得更软的滤震效果，搭载重物时调至高档位避免减震触底，弹簧上下端的橡胶缓冲垫安装槽做了倒扣结构，装配时缓冲垫卡入槽内后不会因为频繁伸缩脱落，不需要额外打胶固定，后期更换维护时直接抠出即可。转向节的轮毂安装位做了台阶式定位结构，轮毂轴承压装后直接抵在台阶面上，不需要额外加工卡簧槽来固定轴承，减少了一道机加工序的同时，也避免了卡簧长期受力变形导致轴承窜动的问题，轮毂螺栓的安装孔采用了铰制孔加工，螺栓穿入后与孔壁无间隙，急刹时不会因为螺栓受剪切力出现松动。这套结构没有追求过于复杂的多连杆设计，所有铰接点的位置都经过了运动仿真校核，车轮上下跳动、车身倾斜转向时，不会出现杆件干涉的问题，所有需要润滑的铰接点都预留了注油孔，后期维护时不需要拆解结构就能直接加注润滑脂，完全适配小批量生产的加工精度要求，不会因为零部件公差累积导致装配失败。
